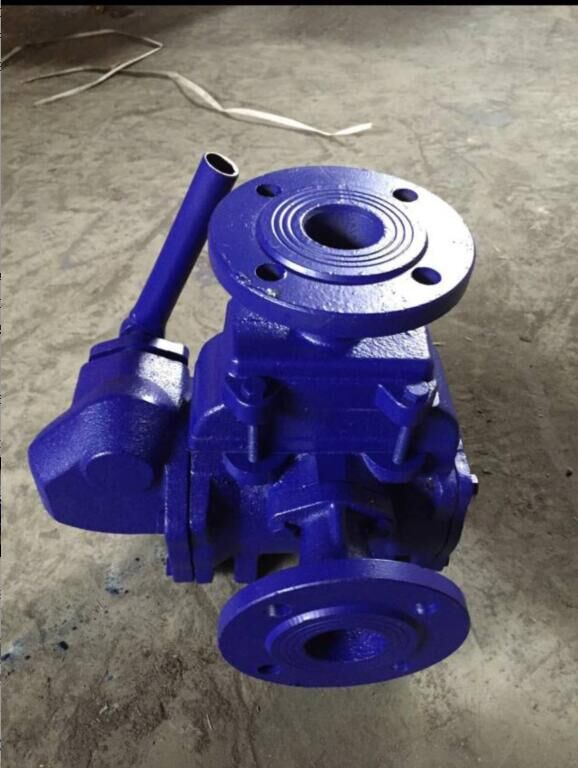

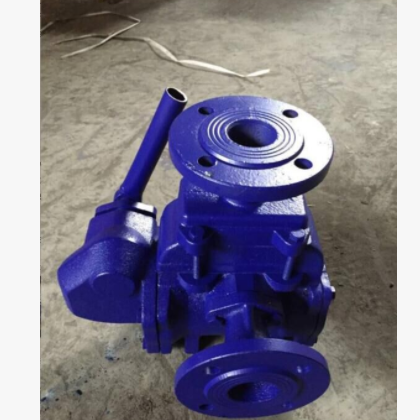

人防手摇泵 便携式手摇泵可定做丝扣法兰软管链接手摇泵厂家SH-38

一：产品概述

本型手摇泵适用于抽吸清水、汽油、煤油及对铁和铜等无腐蚀性之液体，不适用于含有纤维或其它固体颗粒的液体。抽吸液体之温度在60℃以下(系指皮碗式泵)。其性能范围；流量为15-59升/分，最大扬程为30米。

本型手摇泵结构紧凑，式样大方美观，使用方便可靠，只需1-2人用手往复摇动摇手柄即可工作。可供工矿、企业、学校、车辆、船舶等单位使用。

目前所制造的本型泵有：S-25、S-38及SH-40、SH-65等四种.

二：型号意义

如：S-38、SH-40

S-为皮碗式，适用于吸送清水

SH-为活塞式，适用于吸送油类液体

38-为泵之吸入及吐出口直径单位毫米

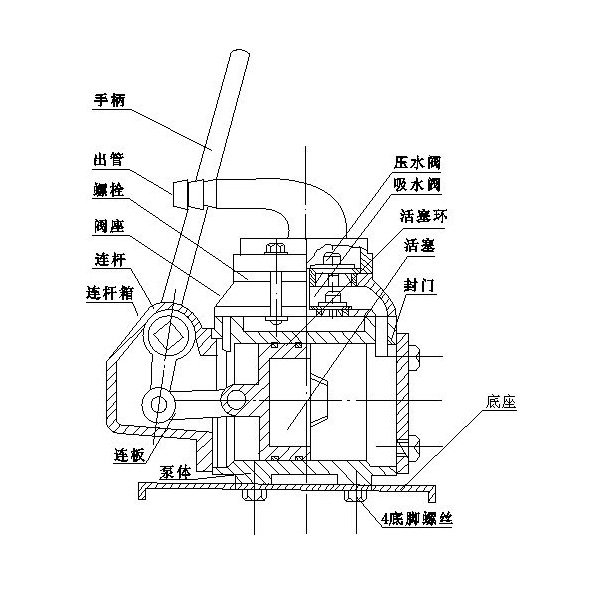

三：结构示意图

四：结构说明

本型泵的结构原理是，当用手往复摇动摇手柄(29)时，通过轴(21)、摇臂(9)、
连杆(36)等传动机构，使活塞(7)作往复运动。如图所示，当活塞向左移动时，右端的泵缸体积逐渐扩大，形成真空，液体从吸水管(34)经过铸在泵体旁边的吸入流道顶开吸水阀进入缸体右端。在同一时间里，缸体左侧由于活塞的压缩，使压水阀(5)顶开，液体经吐出管(11)排出。若活塞的运动方向返回向右时，则泵缸左侧吸入液体，泵缸右侧排出液体，这样往复不歇地把液体吸入排出。形成泵的工作。泵的压水阀向上行程由盖板(6)限止，吸水阀向上行程由压水阀限止。盖板与泵体用螺栓(8)紧固，活塞行程由泵盖(14)和泵体限止。
为了安装在墙上或其它基础上，泵体有三个螺栓孔。

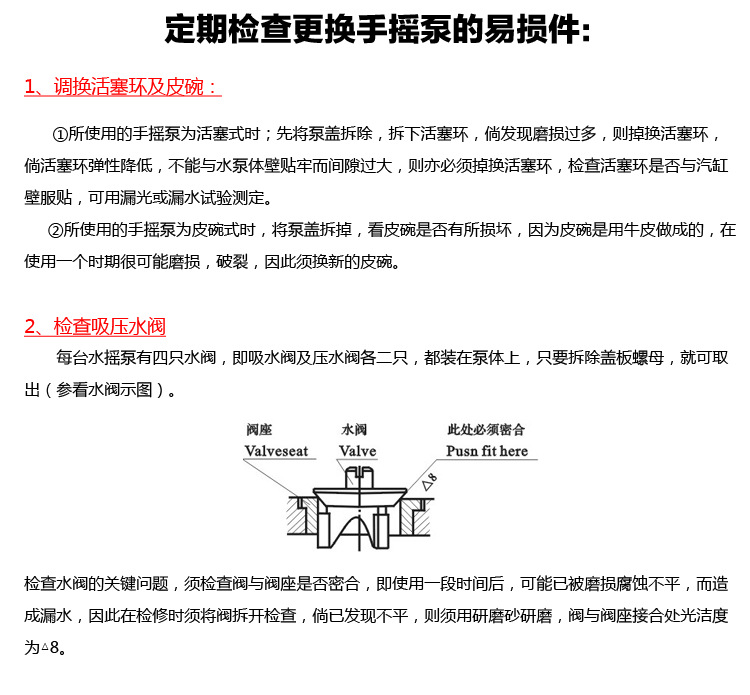

五;检修内容
