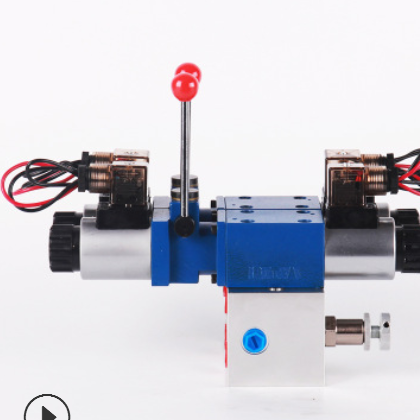

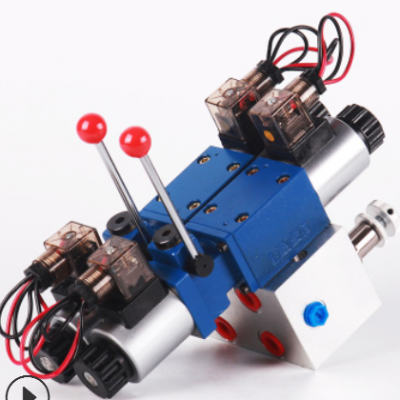

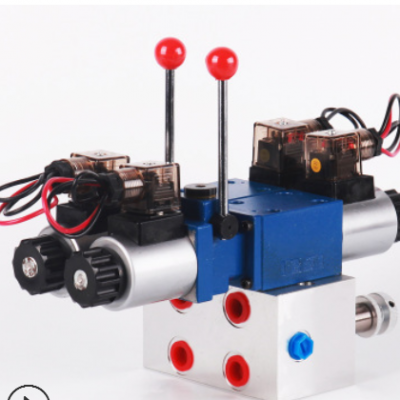

液压系统LL265
30年工厂经验丰富
可来图定制各类液压系统
详情请咨询客服
此块为6通经串联块，配一个插入式溢流阀插孔为T4-1，只可搭配G机能电磁阀使用，具体请咨询客服

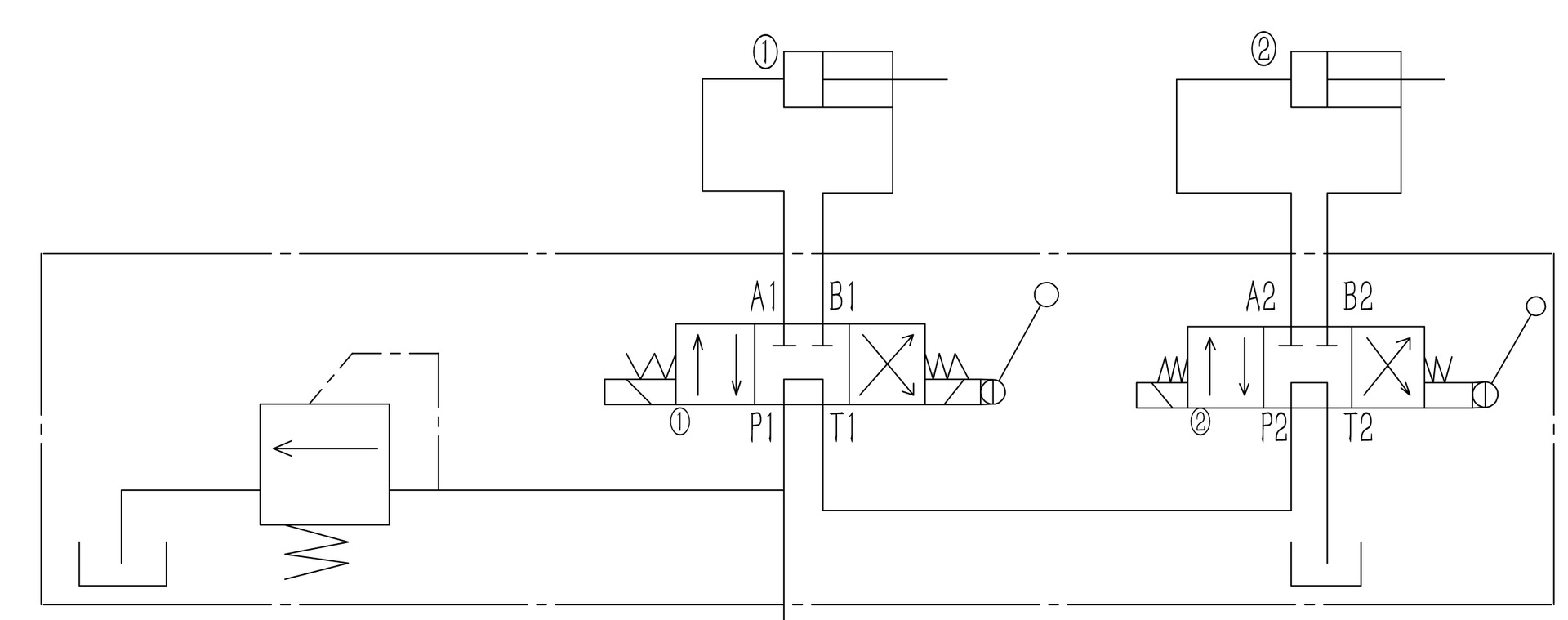

◆说 明
1.两个电磁手动换向阀不工作时，P1→T1→P2→T2，系统无压力。缸①和缸②同时不工作。
2.阀①工作时，阀②不工作，P1→A1，通过油缸内油将B1→T1→P2→T2，达到缸①工作，缸②不工作。（反向同上）
3.阀①工作时，阀②也工作，P1→A1，通过油缸内油将B1→T1→P2→A2再通过油缸内油将B2→T2，达到缸①和缸②的同时工作。（反向同上）
4.阀①不工作，阀②工作时，P1→T1→P2→A2，通过油缸内油将B2→T2。达到缸②单独工作。缸①不工作
接口：A.B.P.T均为M18x1.5
P测压口: M14x1.5
|
产品名称 |
液压系统 |
|
型号 |
LL265 |
|
通径（mm） |
6 |
|
连接方式 |
管式连接 |
|
控制方式 |
电磁控 |
|
额定流量（L/min） |
75 |
|
接口 |
A.B.P.T均为M18x1.5 |
|
公称压力（MPa） |
30 |
|
质保 |
一年（电磁铁除外） |
|
温度范围 |
-30-+80℃ |
|
材质 |
铝合金 |
|
是否定制 |
接受定制 |
|
产地 |
山东 |
|
标准 |
ISO9001 |

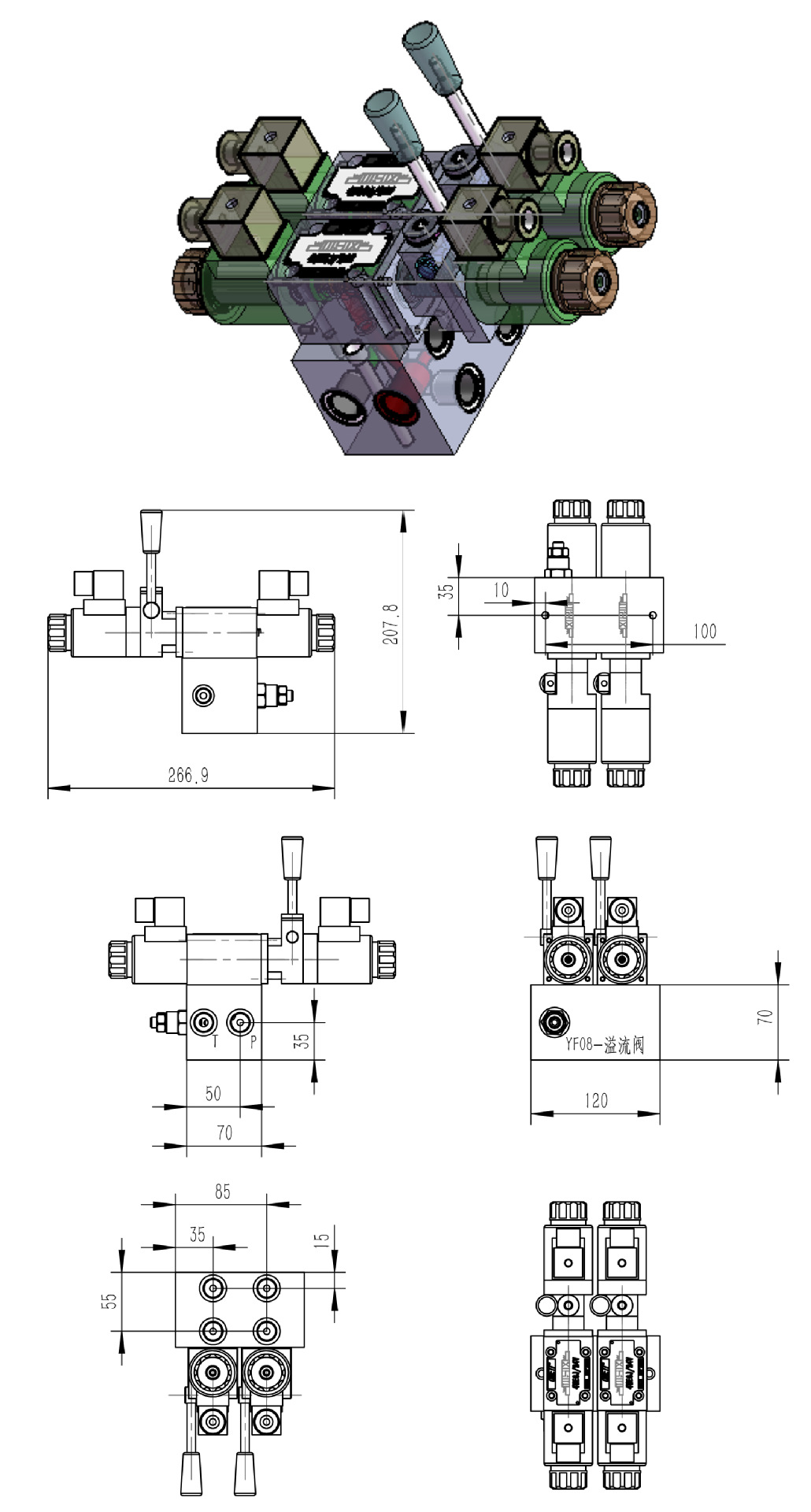

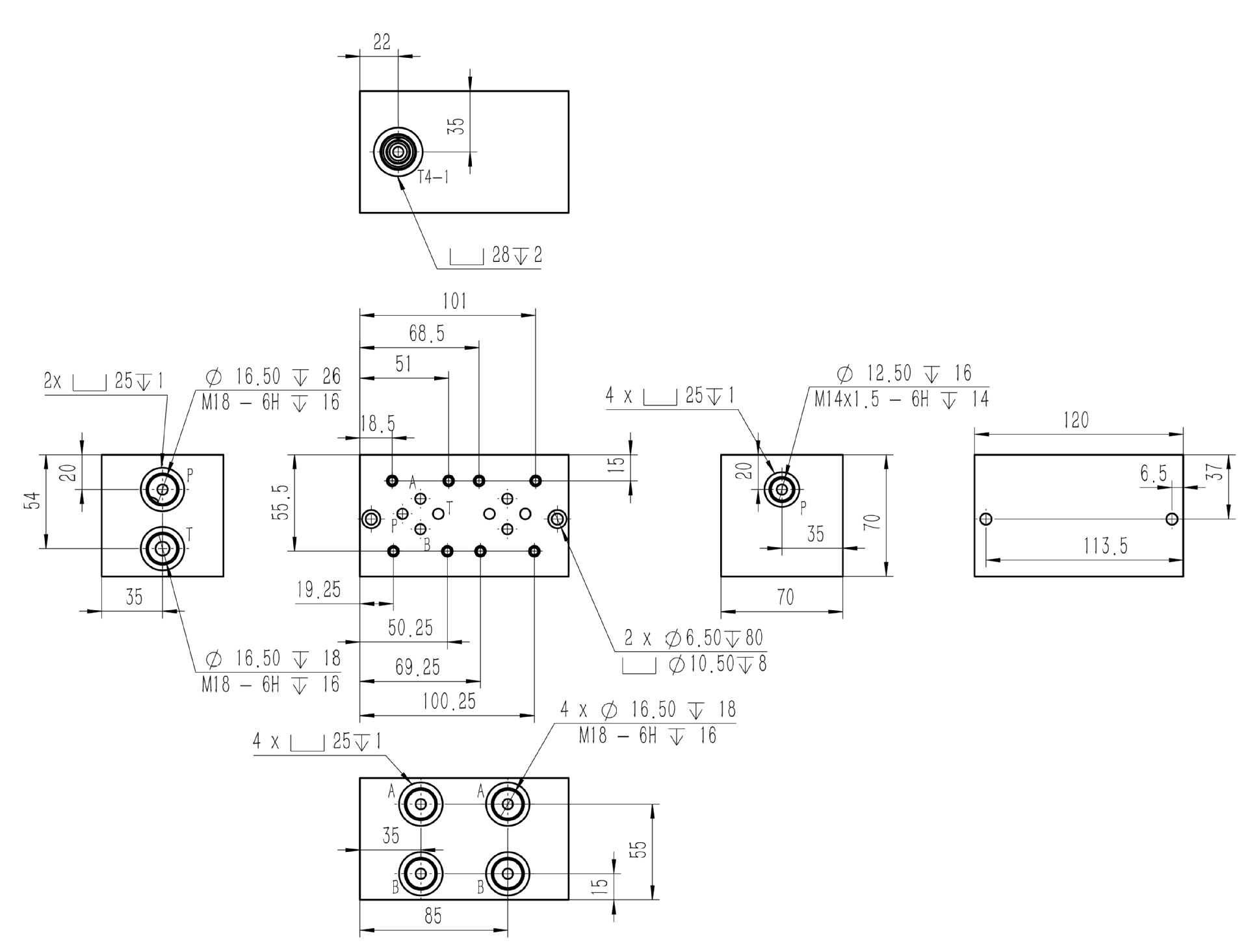

阀块安装尺寸
