【不锈钢德标法兰球阀】温州瑞通阀门有限公司，瑞通阀门全方面介绍『3041QF德标法兰球阀』相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、安装维护及球阀产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列德标球阀。

---



PN40德标球阀设计标准：

设计标准Design: DIN 3357 EN 12516-1 壁厚标准Wall Thickness: ASME B16.34 EN 12516-1 防火标准Fire Safe: API 307 ISO 10497 结构长度Face to Face: DIN 3202 法兰标准End Flange: DIN EN 1092-1 检测标准/Inspection & Testing: DIN 3230 EN 12266

不锈钢德标法兰球阀产品特点:

阀杆带有防静电设置 Ante-Static Devices For Ball-Stem-Body 阀杆带有防脱出装置设计 Blow-out Proof stem 钢球球槽上有泄压孔设计 Pressure Balance Hole in Ball Slot 采用Iso 5211 支架安装执行器平台设计 Built in ISO 5211 Bracket Mount For Easy Automation

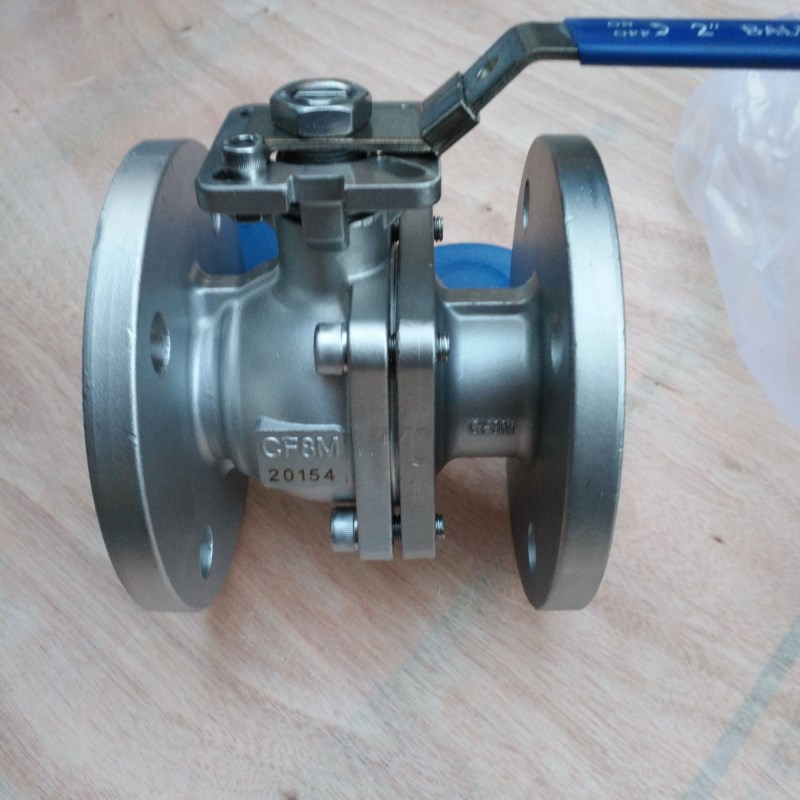

德标法兰球阀实物图：

不锈钢德标法兰球阀主要材料表：

名称 材质        ANSI/JIS/DIN ANSI/JIS/DIN ANSI/JIS/DIN 阀体 A351-CF8M/SCS14A/1.4408 A351-CF8/SCS13A/1.4308 A216-WCB/SCPH2/1.0619 阀盖 A351-CF8M/SCS14A/1.4408 A351-CF8/SCS13A/1.4308 A216-WCB/SCPH2/1.0619 球 SUS316  SUS304 六角螺母 A194-8 弹性垫片 SUS304 密封圈 PTFE/VITON 阀座 PTFE/RPTFE/PPL 阀杆 SUS316  SUS304 O型圈 FKM(VITON) 止推垫 PTFE/RPTFE 填料 PTFE/GRAFOIL 蝶簧 SUS304 阀杆螺母 A194-8 填料压盖 SUS304 手柄 SUS201 定位杆 SUS304 内六角圆柱头螺钉 SUS304 六角螺母 A194-8 双头螺栓 A193-B8

不锈钢德标法兰球阀结构图：

德标法兰球阀外形尺寸表：

单位：mm

Size PN d L R C D H H1 E F T □P ø A ØB N ØX ISO 5211 DN15 10-40 15 115 45 65 95 78 34 150 2 14 11 42 4 4 14 F04 DN20 10-40 20 120 58 75 105 80 35 150 2 16 11 42 4 4 14 F04 DN25 10-40 25 125 68 85 115 88 45 150 2 16 11 42 4 4 14 F04 DN32 10-40 32 130 78 100 140 100 50 170 2 16 14 50 5 4 18 F05 DN40 10-40 38 140 88 110 150 122 60 230 3 16 17 70 6 4 18 F07 DN50 10-40 50 150 102 125 165 130 68 230 3 18 17 70 6 4 18 F07 DN65 10-16 65 170 122 145 185 148 86 230 3 18 17 70 6 4 18 F07 DN80 10-16 78 180 138 160 200 167 96 305 3 20 22 102 8 8 18 F10 DN100 10-16 100 190 158 180 220 188 117 305 3 20 22 102 8 8 18 F10 DN125 10-16 125 325 188 210 250 246 141 500 3 22 22 125 10 8 18 F12 DN150 10-16 150 350 212 240 285 288 172 650 3 22 27 125 10 8 22 F12 DN200 10-16 200 400 268 295 340 329 213 850 3 24 27 125 10 12 22 F12 DN250 10-16 250 450 320 355 405 396 255 1400 3 26 36 140 14 12 26 F14

不锈钢德标法兰球阀很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。PN40德标球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气过氧化氢,甲烷和乙烯等。
