气动双位蝶阀是采用活塞式执行机构实现阀门开关及开度大小,适用于冶金、石油、化工及锅炉行业，在工业炉燃烧系统作为控制风量大小实现多种加热工况自动控制的执行机构。
气动双位蝶阀尤其适用大口径、大流量、低压差的场合，它不仅具有常规气动蝶阀的优点，而且还有以下独有的特点：
1、 阀门开度可在0—35°、35°—90°两段范围内分别任意可调，两段开度互不干涉，且调节简便，显示直观。
2、 阀门定位精度高，重复性好，而且不受气源压力波动的影响，控制气源压力可在规定范围内任意选择。
3、与气动薄膜蝶阀相比，本阀还具有控制系统简单，配套件少，且结构紧凑、重量轻等特点，故整套系统价格便宜，是作为替代气动薄膜蝶阀理想执行器。
二、DQSW2气动双位蝶阀结构及原理

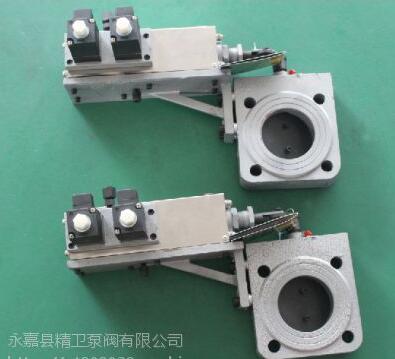

气动双位蝶阀由气动执行机构和蝶阀两部分组成。
气动执行机构由单作用气缸和先导电磁阀组成。由先导电磁阀控制，以实现阀门的开关。在气缸内设有一套活塞限位调节机构用来调节活塞的行程，从而实现阀门开度的可调。
蝶阀由阀体、阀板、转轴、连杆等组成，它将活塞杆的行程位置转换成阀板的开度。并由指针式显示装置直接读出实际开度数值。
在阀体与气缸支架的连接处设置有隔热层，以降低对气缸的传热。
三、DQSW2气动双位蝶阀主要技术参数
1、 规格代号
|
蝶阀规格 |
—1 |
—2 |
—3 |
—4 |
—5 |
||||
|
公称通径（DN） |
50 |
65 |
80 |
125 |
100 |
150 |
175 |
200 |
250 |
2、 安装方式及附件代号
A — 表示垂直安装方式 B — 表示水平安装方式 T — 表示附带气源三联件
G — 表示带散热器 C — 表示高温型 支架与阀体间加撑杆
（400℃加100mm 500℃加200mm）
3、 标记示例
DQSW2 — 3BT表示经第二次改进的、带气源三联件的、通径为￠175的、水平
安装的气动双位蝶阀。
