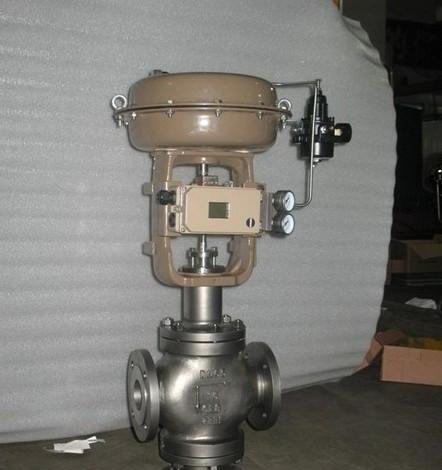

ZMAQ气动三通调节阀介绍
ZMAQ（H）型气动三通调节阀有合流与分流两种作用方式，在某些场合可以代替两个二通阀和一个三通阀接管而得到广泛运用。实现对压力、流量、温度、液位等参数的调节，阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向，稳定性好、不易产生震动、噪声低、允许使用压差大，连线简单等特点。公称通径和压差较小时，合流阀可用于分流场合，可互换使用，但公称通径大于DN100和压差较大的分流场合，不能互换使用。
标准规格
阀体型式：三通铸造球型阀体
阀芯型式：三通型双座阀芯
公称通径：DN20~300 NPS 3/4〞~ 12〞
公称压力：PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式：法兰：FF、RF、MF、RTJ
焊接：SW、BW
法兰距：符合IEC 60534
阀盖形式：标准型（-5℃~230℃）、
散热片型（-45℃~大于230℃场合）、
低温加长型（-196℃~ -45℃）、波纹管密封型
填料：V型聚四氟乙烯填料、柔性石墨填料等
密封垫：金属夹石墨密封垫
执行机构：气动：多弹簧薄膜执行机构、活塞式执行机构
表面涂漆：绿色丙稀酸聚胺酯磁漆
选用参数表
阀座直径（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
额定流量系数CV | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | ||
公称通径 | 行程 | 可选流量系数Cv（★标准型●推荐） | ||||||||||||
DN25 | 16 mm | ★ |
|
|
|
|
|
|
|
|
|
|
| |
DN32 | 25 mm |
| ★ |
|
|
|
|
|
|
|
|
|
| |
DN40 |
| ● | ★ |
|
|
|
|
|
|
|
|
| ||
DN50 |
| ● | ● | ★ |
|
|
|
|
|
|
|
| ||
DN65 | 40mm |
|
|
|
| ★ |
|
|
|
|
|
|
| |
DN80 |
|
|
|
| ● | ★ |
|
|
|
|
|
| ||
DN100 |
|
|
|
| ● | ● | ★ |
|
|
|
|
| ||
DN125 | 60mm |
|
|
|
|
|
|
| ★ |
|
|
|
| |
DN150 |
|
|
|
|
|
|
| ● | ★ |
|
|
| ||
DN200 |
|
|
|
|
|
|
| ● | ● | ★ |
|
| ||
DN250 | 100mm |
|
|
|
|
|
|
|
| ● | ● | ★ |
| |
DN300 |
|
|
|
|
|
|
|
|
| ● | ● | ★ | ||
气动执行机构 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | ||||||||||
350 | 560 | 900 | 1600 | |||||||||||
作用方式 | 弹簧范围 | 金属密封允许压差（MPa） | ||||||||||||
气开 | 20-100KPa | 0.7 | 0.44 | 0.28 | 0.18 | 0.17 | 0.11 | 0.07 | 0.07 | 0.05 | 0.03 | 0.05 | 0.03 | |
40-200 KPa | 2.14 | 1.31 | 0.84 | 0.53 | 0.51 | 0.33 | 0.21 | 0.22 | 0.15 | 0.09 | 0.11 | 0.07 | ||
80-240 KPa | 4.99 | 3.05 | 1.95 | 1.25 | 1.18 | 0.78 | 0.5 | 0.51 | 0.36 | 0.21 | 0.21 | 0.15 | ||
气关 | 20-100KPa | 2.14 | 0.87 | 0.56 | 0.35 | 0.34 | 0.22 | 0.14 | 0.15 | 0.1 | 0.06 | 0.05 | 0.03 | |
40-200 KPa | 6.4 | 5.86 | 3.64 | 2.3 | 2.21 | 1.43 | 0.91 | 0.95 | 0.66 | 0.37 | 0.11 | 0.07 | ||
80-240 KPa | 6.4 | 6.4 | 5.04 | 3.18 | 3.06 | 1.98 | 1.26 | 1.32 | 0.92 | 0.52 | 0.21 | 0.15 | ||
需要查看更多的产品资料，或要求高质量印刷样本，请联系我们
