波纹补偿器主要用在各种管道中，它能够补偿管道的热位移，机械变形和吸收各种机械振动，起到降低管道变形应力和提高管道使用寿命的作用。波纹补偿器连接方式分为法兰连接和焊接两种。直埋管道补偿器一般采用焊接方式波纹补偿器是用以利用波纹补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。可对轴向，横向，和角向位移的的吸收。

波纹补偿器特点：

1、补偿安装误差：由于管道连接过程中，系统误差再所难免，波纹补偿器较好的补偿了安装误差。

2、良好的耐高温、耐腐蚀性：选用的氟塑料、有机硅材料具有较好的耐高温和耐腐蚀性能。

3、密封性能好：有比较完善的生产装配系统，纤维补偿器可保证无泄露。

4、体轻、结构简单、安装维修方便。

补偿量计算：

1、计算公式：X=a*L*△T

2、x 管道膨胀量

3、a为线膨胀系数，取0.0133mm/m

4、L补偿管线（所需补偿管道固定支座间的距离）长度

5、△T为温差（介质温度-安装时环境温度）

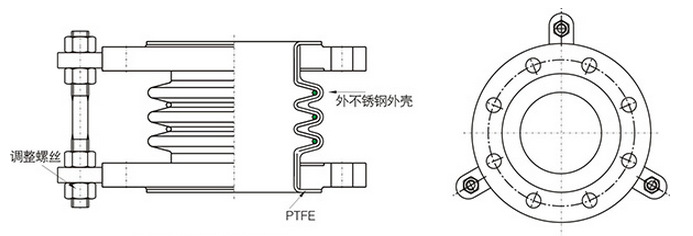

图纸：

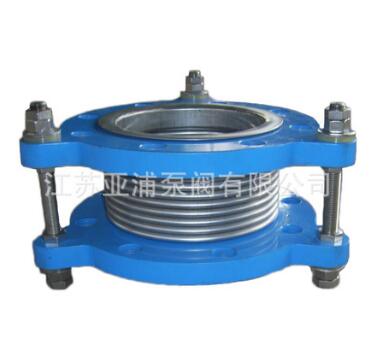

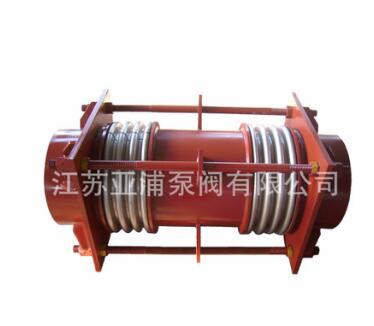

                                                       FJ型金属复合补偿器

金属补偿器参数表：

HG/T 20592

安装维修保养：

1、补偿器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。

2、对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致，铰链型补偿器的铰链转动平面应与位移转动平面一致。

3、需要进行“冷紧”的补偿器，预变形所用的辅助构件应在管路安装完毕后方可拆除，安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。

4、严禁用波纹补偿器变形的方法来调整管道的安装超差，以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。

5、管系安装完毕后，应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。

6、补偿器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。

法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）

制造、检测标准：执行HG/T21637-1991标准，或客户指定标准。
