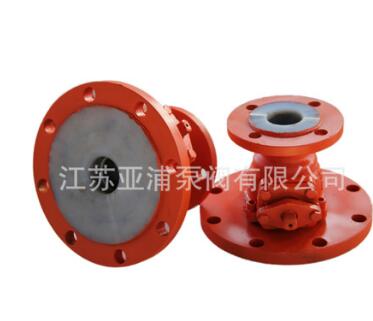

一、概述本系列产品是衬氟球阀的延伸产品，为各种强腐蚀性介质的启闭控制而设计，阀门的两端法兰大小不等，一端为标准法兰一端为与反应釜底放料孔配套的法兰，很方便的就可以连接在反应釜底。其结构形式为浮动直通式，连接形式为法兰，阀外壳采用碳钢内衬氟塑料，阀球为与阀杆一体式金属嵌件外包氟塑料工艺制造，具有耐腐密封性好、启闭灵活、快速的特点且外型美观、强度高、经久耐用。是现代化工工艺流程中使用最为广泛的耐腐阀门。
二、用途
Q41F-F系列衬氟放料球阀采用氟塑料衬里技术，阀体采用熔模精密铸造，强度高、外观光洁，与液体接触的过流部件全部为氟塑料，因此可在-50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。
三、工作原理
FQ41F46系列衬氟放料阀的工作原理是靠旋转阀瓣来使阀门畅通或闭塞的，阀瓣和阀体内侧全部采用氟塑料衬塑工艺制成，其具有开关轻便，体积小，密封可靠，结构简单，维修方便，使用范围广等优点。
主要用于反应器、储罐及其它容器的底部排料，借助于阀门底部法兰连接于储罐和其它容器的底部，因此消除工艺介质通常在容器出口的残留现象。放料阀根据实际情况的需要，可分为放料球阀及上下展放料阀，其中放料球阀又可分为斜口放料阀和平口放料阀。本产品工作时与介质接触的地方都包衬了耐腐蚀的氟塑料,产品可承受除"熔融碱金属和元素氟"外的任何腐蚀性介质，在化工、石油、医药、食品、钢铁冶炼、造纸、水电、环境保证等行业得到广泛的运用。各种操作方式，例如：手动、气动、电动等。
衬里材料：FEP、PFA、GXPO等。
驱动方式：手动、蜗轮、电动、气动、液动。
产品特点：
衬氟球型放料阀的工作原理是靠旋转球体来使阀门畅通或闭塞的，阀瓣和阀体内侧全部采用氟塑料衬塑工艺制成，其具有开关轻 便，体积小，密封可靠，结构简单，维修方便，使用范围广等优点。
设计特点：
◆流体阻力小，启闭速度快，结构简单外
◆具有极高的化学稳定性，可以适用于任何强腐蚀性化学介质；
◆采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护；
◆启闭件球体与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲击承压件内的可能性，从根本上保证了使用中的安全性；
◆结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏。

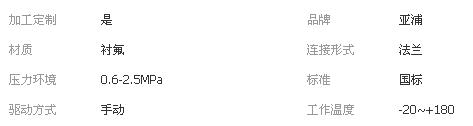

技术性能规范
|
设计标准 |
HG/T 3704，GB/T 12237 |
API 60 |
||
|
结构长度 |
HG/T 3704，GB/T 12221 |
ASMEB 16.10 |
||
|
法兰形式尺寸 |
HG/T 20592，GB/T 9119 |
ASMEB 16.5，JISB2220 |
||
|
检验与试验 |
GB/T 13927，JB/T 9092 |
API 598 |
||
|
公称压力（MPa） |
1.0 |
1.6 |
150Lb |
|
|
实验压力（MPa） |
壳体试压 |
1.5 |
1.5 |
1.5 |
|
高圧密封 |
1.1 |
1.1 |
1.1 |
|
|
低压密封 |
0.6 |
0.6 |
0.6 |
|
|
适用温度（℃） |
PFA：-30-200 FEP：-30-150 GXPO：-10-80 |
|||
|
适用介质 |
盐酸、硝酸、氢氟酸、液氯、硫酸、王水等强腐蚀性介质 |
|||
注：衬氟阀门壳体试压和密封按照上表测试，测试标准仅参考通用阀门标准，高压力要求情况订制加工。
结构图：
