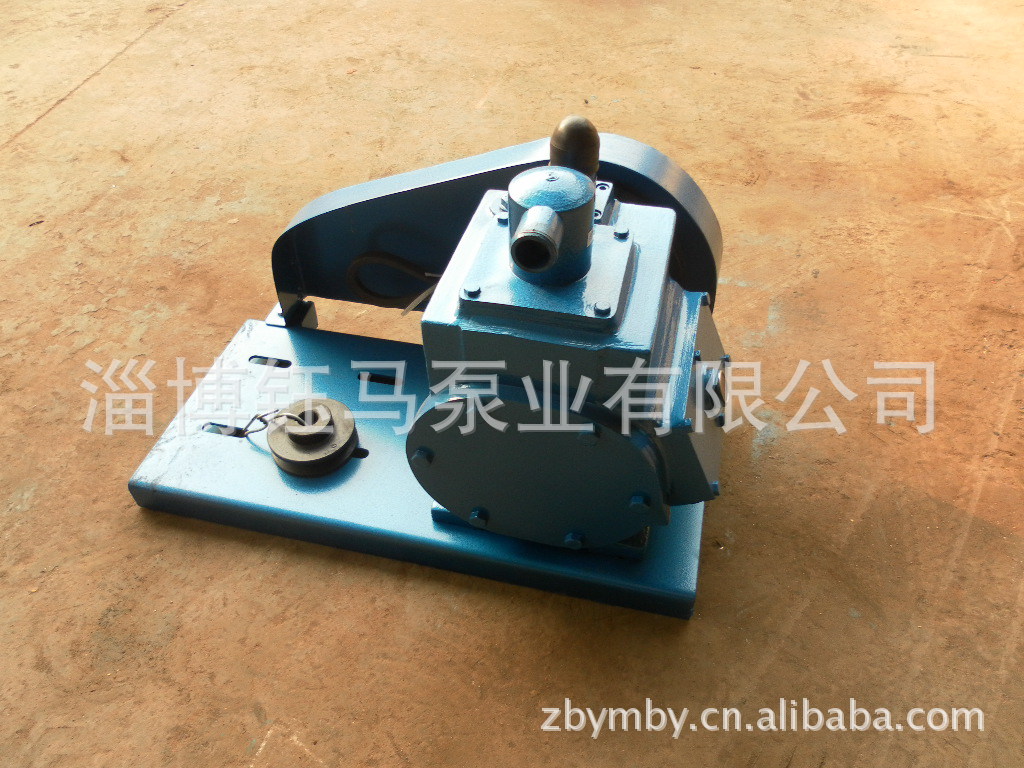

2X系列旋片真空泵主要由泵体、转子、旋片、端盖、弹簧等组成。在旋片泵的腔内偏心地安装一个转子，转子外圆与泵腔内表面相切（二者有很小的间隙），转子槽内装有带弹簧的二个旋片，将定子分隔成两个工作腔（高、低级工作腔），旋转时，靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触，转子旋转带动旋片沿泵腔内壁滑动，使得高级工作腔容积周期性扩大而吸气，低级工作腔容积周期性缩小而压缩气体，借助气体和油的压力推开排气阀排气，从而获得真空。当吸入压力较高时（例如从大气压开始吸气），气体在高级腔被压缩，压力急增，则被压缩的气体的一部分直接从辅助排气阀排出，另一部分气体经压缩后通过中壁内的级间通道进入低级腔，再次压缩后从低级排气阀排出，此时高低级腔同时排气；当吸入压强较低时（例如泵工作一段时间之后），气体由吸气口进入高级腔，气体在高级腔内压缩所产生的压力不足以推开辅助排气阀而直接通过级间通道进入低级工作腔，再次压缩后从低级排气阀排出
可以广泛用于冰箱、空调机、灯泡、日光灯、瓶胆生产和电子、冶金、医药、化工、滤油机、印刷机械、包装机等工业中真空冶炼、真空焊接、真空浸渍、真空镀膜、真空热处理、真空干燥、真空包装等工艺过程中。 可作为扩散泵、罗茨泵、分子泵等的前级泵，供电子仪器、医疗仪器等配套和实验研究应用
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注意事项 1、泵可在环境温度5～40℃范围内且进口压强小于1330Pa的条件下，允许长期连续工作。 2、泵若附有气镇装置，还可以抽除一定量的可凝性气体，但不适用于抽除含氧过高、有毒的、有爆炸性的、对金属有腐蚀作用的、对泵油起化学反应的，以及含有颗粒尘埃的气体，也不能作为输送泵使用。 3、泵在大气压到6000Pa的进口压力下的连续工作时间不超过3分钟，以免喷油或润滑不良引起泵损坏 。 4、油位应在油标中心，油位偏高会造成喷油，油位偏低会造成润滑不良，油位以泵运转时为准；更换真空泵油最好在泵运转时执行，这样有利于更换彻底，同时会使泵腔内的杂质尽可能排出。 性能及规格
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
