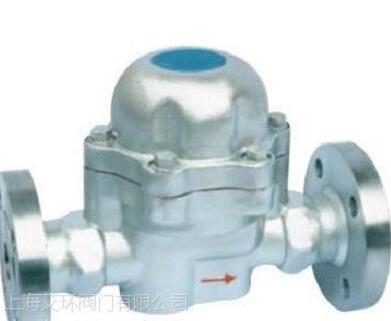

CS17H、CS47H、CS67H 型双金属片式疏水阀：内螺纹连接（CS17H）、法兰连接（CS47H）、承插焊连接（CS67H），双金属片结构形式，阀座密封面材料为 Cr13 系不锈钢，公称压力 PN16~PN40，阀体材料为碳钢的蒸汽疏水阀。双金属片式疏水阀主要用于显热加热的场合，能自动排除低于设定温度的凝结水，而将高于设定温度的凝结水保留在阀的入口处，对提高和节约能源起着重要的作用。
产品特点：①双金属片式疏水阀采用双金属片，能在广泛压力范围不经调整就可使用。②灵敏的热感应，能连续排水，没有噪声，抗腐蚀性强。③体积小，安装方便，任意角度可安装。
产品性能参数
CS17H、CS47H、CS67H 型双金属片式疏水阀主要性能参数
型号PN工作压力/MPa适用温度/℃适用介质
CS17H-16C
CS47H-16C
CS67H-16C161.6≤425水、蒸汽
CS17H-25
CS47H-25
CS67H-25252.5≤425水、蒸汽
CS17H-40
CS47H-40
CS67H-40404.0≤425水、蒸汽
产品零部件材料
CS17H、CS47H、CS67H 型双金属片式疏水阀零部件材料
型号阀体材料
CS17H-16C
CS47H-16C
CS67H-16CWCB
CS17H-25
CS47H-25
CS67H-25WCB
CS17H-40
CS47H-40
CS67H-40WCB
产品外形及结构尺寸
CS17H、CS47H、CS67H 型双金属片式疏水阀主要外形及结构尺寸（mm）
CS17H-16C CS17H-25 CS17H-40CS47H-16C CS47H-25 CS47H-40
DN152025DN152025
L100100100D165165
H116116116H144148155
重量/kg3.53.53.6重量/kg5.56.06.5
产品排水量
CS17H、CS47H、CS67H 型双金属片式疏水阀排水量表（kg/h）
工作压差/MPa0.10.20.40.81.21.62.02.53.03.54.0
过冷度 20℃ 时100130160280350400450500530560580
过冷度 30℃ 时220280380600750800850900100011001200
产品外形及结构尺寸示意图
