| 3C证书编号 | 2016081814000724 |
|---|---|
| 规格 | 定制 |
| 材质 | 碳钢 |
| 类型 | 防火阀 |
| 用途 | 防火阀 |
| 设备名称 | 防火阀 |
| 品牌 | 奇星 |
| 型号 | FHF |

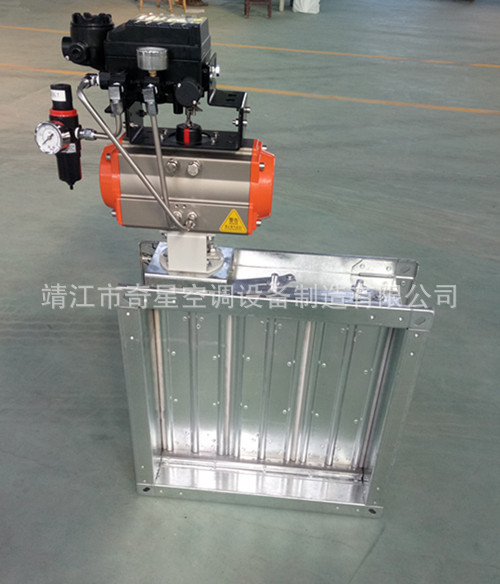

防火阀
1、原理、用途
防火阀是在调节阀的基础上，增加感温控制装置。平时呈开启状态，当火灾发生时，手动、温度熔断器自动使阀门迅速关闭，手动复拉开启阀门。安装在有消防要求的通风、空调系统管道上。
2、操作装置原理
平时，熔断器芯杆顶端卡住阀轴（叶片轴）上的叉板，使阀门处于常开状态。当火警发生后，管道内气流温度升到熔断器易熔断，温度时，易熔片熔断，芯杆即被弹簧推动，脱开叉板，阀轴受扭力弹簧作用转动而关闭阀门。平时，如需调节风量大小，可通过与阀轴（叶片轴）联动的手柄调节阀门开度，达到要求时由蝶母固定其位置。叉板与手柄接触处制有环齿，防止啮合后滑动，以保持阀门开度调定后不变。可根据用户要求增设关闭电信号输出装置（凸轮、微动开关、接线端子等）成为防火调节阀。
3、安装注意事项：
安装时应注意气流方向，使熔断器先于叶片轴接触热气流。复位时，先御顶帽，抽出熔断器。换装易熔片，装好熔断器。使其芯杆顶端插入叉板，再调定阀门开度。
排烟防火阀 排烟阀
适用于排烟系统的管道上或在排烟风机的吸入口处.火灾发生时,操作装置在电讯号DC24V 或手动作用下将阀门打开,进行排烟,当排烟气流温度高达280 时温度熔断器动作,再将阀门自动关闭,隔断气流.
性能特点：
1.烟感元件发出火警信号,控制中心接通DC24V 电源,使阀门打开.
2.手动使阀门打开.
3.手动复位.
4.温度280 时熔断器动作,重新关闭阀门.
5.阀门动作,输出电讯号,与消防系统联锁.
6.PYFH-YSDW型为远距离控制(不超过6m).
主要技术参数
1.漏风量<压差300pa>： ≤700m3／m2.h
2.控制电压： DC 24V
3.动作电流： 0.3A
4.微动开关接点容量： AC380V 3A
5.全开时阻力系数： <0.5结构1.
主要部件：
1.阀体、阀叶、轴、轴衬、检查口、执行机构
2.A 尺寸≥1250 时，加中间框，叶片分隔。
3.B 尺寸≥1500 时，执行机构装2 只。
4.执行机构扭簧扭力可三档调节。
