| 标准 | 德标 |
|---|---|
| 材质 | 铸钢 |
| 产地 | 陕西 |
| 工作温度 | 高温 |
| 公称通径 | 50mm |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 流量 | 法兰 |
| 密封形式 | 硬密封型 |
| 配件名称 | 温控阀 |
| 驱动方式 | 电动 |
| 适用介质 | 蒸汽 |
| 形态 | 柱塞式 |
| 配件用途 | 适用于锅炉，供暖，换热机组，空调，洗浴等，用来调节压力，压差，温度，湿度， |
| 压力环境 | 常压 |
| 品牌 | Siemens/西门子 |
| 型号 | VVF53.50 |
| 加工定制 | 是 |
| 用途/使用范围 | 调节,流量控制 |
| 通道位置 | 二通式 |

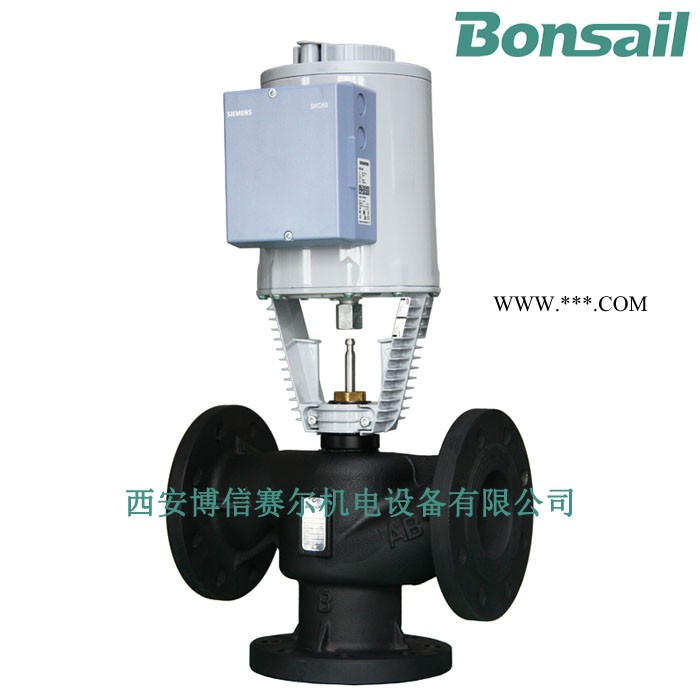

VVF53.50+SKD62西门子原装电动调节阀温控阀SIEMENS
西门子液压电动执行器SIEMENS 0-10V 4-20mA
SAX31.00 SKD32.50 SKB32.50 SKC32.60 SKD32.51 SKB32.51 SKC32.61 SAX31.03 SKD32.21 SAX81.00 SKD82.50 SKB82.50 SKC82.60 SKD82.51 SKB82.51 SKC82.61 SAX81.03 SKD60 SKB60 SKC60 SKD62 SKB62 SKC62 SAX61.03
工作电源AC220V AC24V AC/DC24V
技术参数:
◆阀门口径: DN25- DN300mm
◆二通、三通分流、三通合流
◆阀门内件不锈钢
◆水阀耐温: 2°C~150C;
◆蒸汽阀耐温: 2°C~180C
◆导热油耐温 高250℃
◆工作压力: PN1. 6Mpa PN2.5MPa
◆阀门材质:球磨铸铁、铸钢、不锈钢、黄铜
◆执行器扭力:1000N-2800N，断电复位功能(可选)
◆控制方式:三位浮点或模拟量0-10v或4-20mA
DN25二通调节阀阀体WF42.25-6.3C DN25二通调节阀阀体VVF42.25-10C
DN32二通调节阀阀体VVF42.32-18C; DN40二通谰节阀阀体VVF42.40-16C
DN40二通调节阀阀体VVF42.40-25C DN50二通调节阀阀体VVF42.50-31.5C
DN50通调节阀阀体VVF42.50-40C DN65_-通调节阀阀体VVF42.65-50C
DN65二通调节阀阀体VVF42.65-63C DN80二通调节阀阀体VVF42.80-80C
DN80二通调节阀阀体VVF42.80.100C DN100二通调节阀阀体VVF42.100-125C
DN100二通调节阀阀体VVF42.100-180C DN125二通调节阀阀体VVF42.125-200C
DN125二通调节阀阀体VVF42.125-250 DN150二通调节阀阀体VVF42.150-315C
DN150二通调节阀阀体VVF42.150-40C DN25三通调节阀阀体VXF42.25-63C
DN25三通调节阀阀体VXF42.25-10C DN32三通调节阀阀体VXF42.32-18C6
DN40三通调节阀阀体VXF42.40 DN50三通调节阀阀体VXF42.50
DN65三通调节阀阀体VXF42.65 DN80三通调节阀阀体VXF42.80
DN100三通调节阀阀体VXF42.100 DN125三通调节阀阀体VXF42.125
DN150三通调节阀阀体VXF42.150

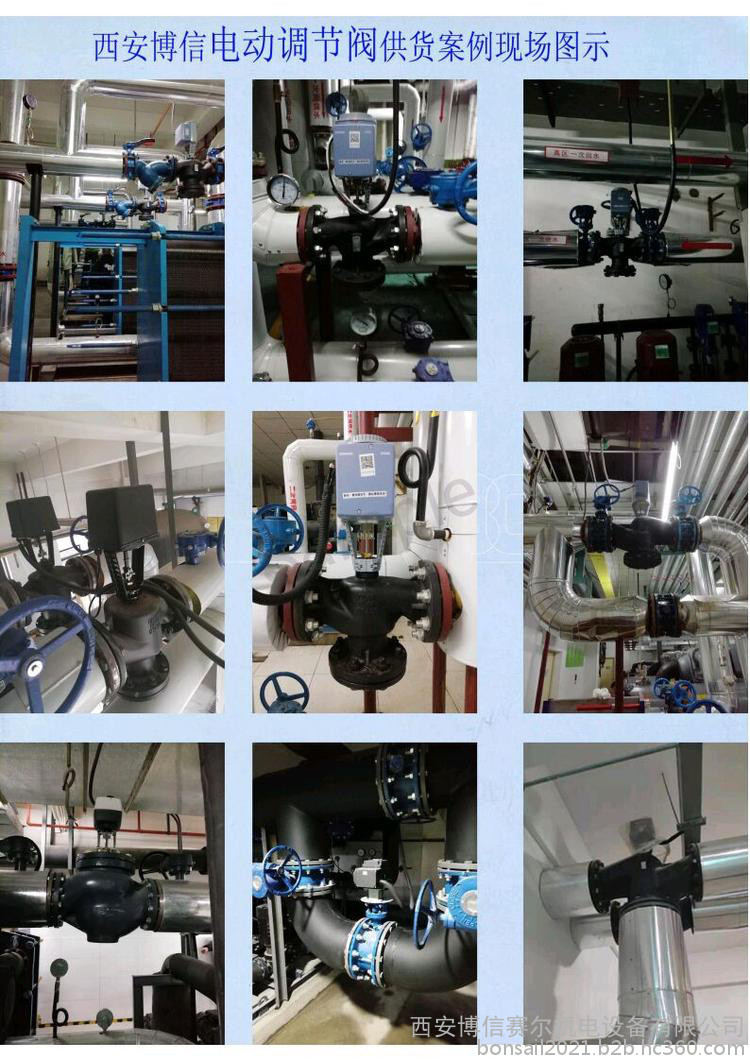

现场实物比例蒸汽阀
西门子电动温控调节阀工作原理:
当--次管道内的热媒介质流过西门子温控阀,把换热器内的介质加热升温。随著被加热介质的温度变化通过温度传感器,将温度信号送至温度控制器,温度控制器的当前温度与设定温度比较运算后将4-20ma或0-10V信号送给执行器调节温控阀的开麼，使一 -次热媒介质流量发生变化。温度的细微变化将使传感器作出响应,改变热媒介质流量,控制被加热介质的温度。也可以在换热器中使用,用蒸汽或热水可作为加温型使用，用冷水可用于冷却型使用。
