| 结构形式 | 固定球球阀 |
|---|---|
| 标准 | 国标 |
| 驱动方式 | 涡轮 |
| 零部件及配件 | 手轮 |
| 类型(通道位置) | 直通式 |
| 材质 | 铸钢 |
| 工作温度 | 常温 |
| 公称通径 | DN50-DN1000 |
| 结构类型 | 固定球球阀 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动形式 | 手动 |
| 适用介质 | 空气 |
| 形态 | 球式 |
| 用途 | 截止 |
| 执行质量标准 | 国标 |
| 作用对象 | 水 |
| 压力环境 | 常压 |
| 品牌 | 中诚 |
| 型号 | Q347F |
| 加工定制 | 否 |
| 通道位置 | 直通式 |

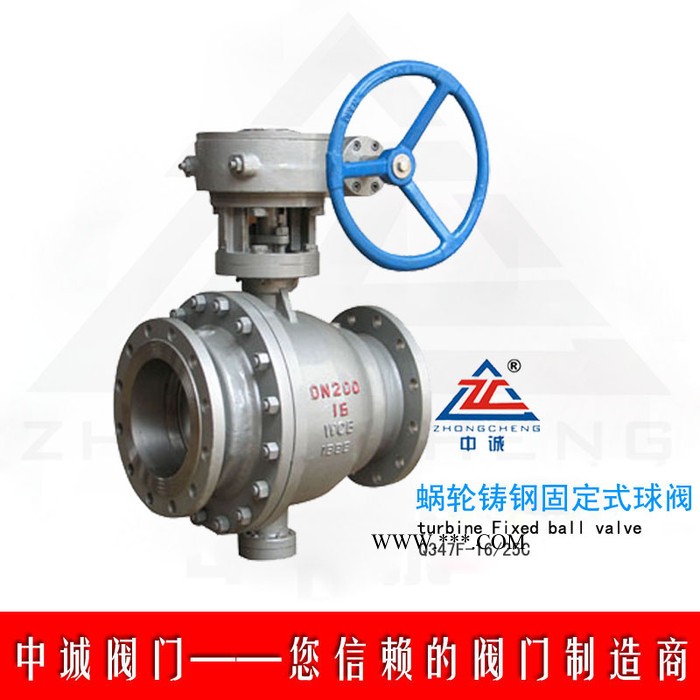

Q347F固定式球阀简介
固定式球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。
Q347F固定式球阀 主要性能规范
| 试验压力 | 公称压力(Mpa) | 压力级(Class) | JIS(Mpa) | |||||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 400 | 600 | 900 | 10K | 20K | |
| 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 10.2 | 15.3 | 23.1 | 2.4 | 3.8 |
| 密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 7.5 | 11.2 | 16.8 | 1.5 | 2.8 |
| 气密试验 | 0.5～0.7 | |||||||||||
| 工作温度 | PTFE≤150℃ PPL≤300℃ 碳纤≤350℃ | |||||||||||
| 适用介质 | C：水、油、蒸气 P：硝酸类(温度≤200℃ )R：醋酸类(温度≤200℃ ) | |||||||||||
| 驱动方式 | 手动、气动、电动、液动等 | |||||||||||
Q347F固定式球阀广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路介质的切断或流通。
