| 标准 | 国标 |
|---|---|
| 材质 | 铸钢 |
| 工作温度 | 常温 |
| 公称通径 | DN15-DN200 |
| 结构形式 | V型球阀 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 适用介质 | 水 |
| 形态 | 球式 |
| 用途 | 截止 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 中诚 |
| 型号 | VQ377F-16C |
| 加工定制 | 否 |

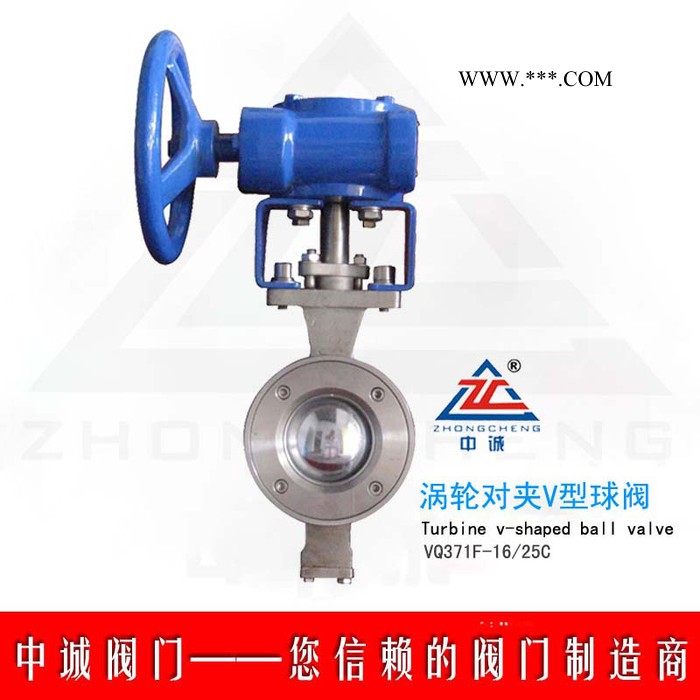

手动V型球阀VQ371F-16C
V型球阀简介：
不锈钢法兰连接V型球阀适用于Class150～600、PN1.6～10.0MPa，工作温度≤200℃的各种管路上，用于调节管路中介质的压力及流量。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此本产品可广泛用于石油、化工、造纸、电力、冶金、制药、环保等工业部门的自控系统。
手动法兰V型球阀主要特点：
1、结构紧凑，体积小，可竖卧安装等优点。
2、具有出色的调节特性：V型球阀具有一个近似等百分比的固有流量特性及高达300：1的可调比。因此V型阀可以在广幅的变化范围内提供**的控制。
3**大流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的**大值特别高，流通能力特别大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。
4、V型球阀采用双轴承结构，机械稳定性能高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。
5**大可靠（安全）性：阀体为一个整体，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。
6、金属阀座的优越密封性：V型球阀采用可动金属阀座，自助补偿功能，并具有优越密封性能及超长的使用寿命。在流向上，泄漏量≤10-6×额定流量系数。
7**的剪切能力：V型球阀采有金属硬密封结构，V型球阀芯及金属阀座在回转过程中，V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。
8、可选配本公司生产的气动、电动、及气动调节型、电动调节型。具体请见本站执行器及调节阀部份。
手动法兰V型球阀产品属性：
公称压力：PN1.0、1.6、2.5、4.0、6.4MPa、ANSI150、300
公称通径：DN20～600mm
连接方式：法兰、对夹
工作温度：硬密封-20～160℃, -20～230℃,-20～425℃ 软密封 -20～150℃
流量特性：近似等百分比
工作电压：220V、380V
阀座形式：不锈钢可动硬密封、PTFE软密封
主要材质：阀体 (1)WCB(2)CF8 (3)CF8M(4)CF3M不锈钢阀芯 (1)CF8 (2)CF8M (3)CF3M
注：①以分数表示者，分子为JB/T74~90系列2尺寸（等同于原机标JB74~90-58R 尺寸），分母分HGJ44~76、GB9112~9131、JB/T74~90系列1尺寸。
②以分数表示者，分子为ANSI B16.5尺寸，分母GB9112~9131、SH3409尺寸。
③本表格只列出部分外形及连接尺寸，其具体详细尺寸请致电索取。
V型球阀产品特征：
V型球阀是我公司新开发的硬密封、四氟密封调节球阀。它采用板簧加载的可动阀座结构，阀座与球体不会产生卡阻或脱离等问题，密封可靠，使用寿命长。V型球阀阀芯设计成带有特殊开关的V型缺口，流通能力大，压力损失小，并具有**的截流特性和控制功能，流量特性为近似等百分比。启闭件采用V型球缺结构，完全解决了阀腔易沉积介质的问题。
