| 标准 | 德标 |
|---|---|
| 材质 | 碳钢 |
| 工作温度 | 高温 |
| 公称通径 | 250 |
| 规格 | PN16-100 |
| 结构形式 | 固定球球阀 |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 驱动方式 | 手动 |
| 适用介质 | 水 |
| 用途 | 截止 |
| 作用对象 | 水 |
| 零部件及配件 | 配件 |
| 压力环境 | 高压 |
| 类型(通道位置) | 直通式 |
| 品牌 | BNGO |
| 型号 | Q347F-16 |

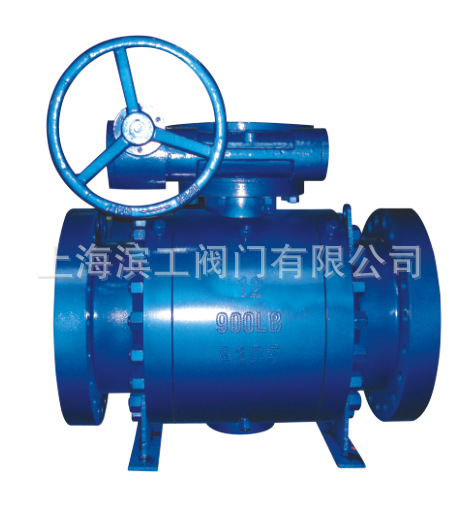

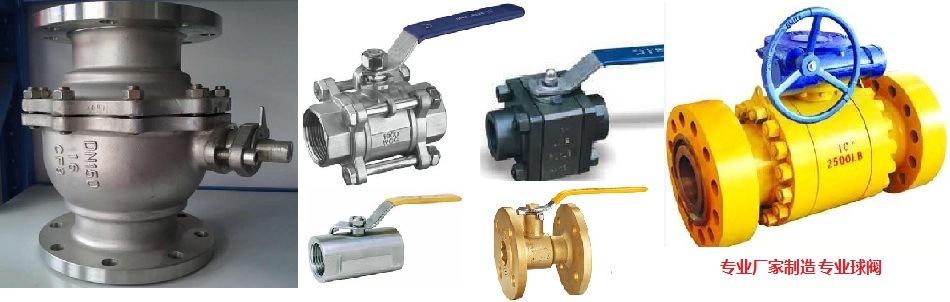

供应上海锻钢固定球阀，浙江锻钢高压法兰固定球阀，高温高压球阀厂。厂家直销上海锻钢固定球阀，批发销售浙江锻钢高压法兰固定球阀，专业高温高压球阀厂生产的品质优良，价格低，值得推荐使用！【Q347锻钢固定球阀】适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
产品介绍：
产 品： | Q347F锻钢固定球阀 |
型 号： | Q347F-16 |
规 格： | DN25-DN700 |
品 牌： | 滨工阀门有限公司 |
单 价： | 面议 |
最小起订量： | 1 台 |
供货总量： | 1000 台 |
【阀门概述】：
滨工阀生产的【Q347锻钢固定球阀】的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏。
【阀门用途及特点】：
【Q347锻钢固定球阀】适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
1、低磨擦系数的轴承，使得扭矩减少到最小，便于阀门启闭。
2、阀杆与阀体有效的接触，使防静电接地装置性能优越等。
3、具有性能优异，可靠性高，用途广泛，价格合理等优点。
【主要性能规范】：
试验压力（Mpa） | 公称压力（Mpa） | 压力级（Class） | |||||||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 25.0 | 150 | 300 | 400 | 600 | 900 | 1500 | |
强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24 | 37.5 | 3.1 | 7.8 | 10.2 | 15.3 | 23.1 | 38.4 |
密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 17.6 | 27.5 | 2.2 | 5.6 | 7.5 | 11.2 | 16.8 | 28.1 |
气密试验 | 0.5-0.7 | ||||||||||||
工作温度 | PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃ | ||||||||||||
适用介质 | C：水、油、蒸气 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃ ） | ||||||||||||
【阀门主要零部件材料】：
零件名称 | 材料 | |||
材料代号 | Ｃ | Ｌ | Ｐ | Ｒ |
阀体 阀盖 | WCB | ZGOOCr17Ni14Mo2（CF3M） | ZG1Cr18Ni9Ti（CF8） | ZG1Cr18Ni12Mo2Ti（CF8M） |
球体 | 2Cr13 | ZGOOCr17Ni14Mo2（CF3M） | ZG1Cr18Ni9Ti（CF8） | ZG1Cr18Ni12Mo2Ti（CF8M） |
阀杆 | 2Cr13 | 316L | 1Cr18Ni9Ti（304） | 1Cr18Ni12Mo2Ti（316） |
阀座密封面 | PTFE、碳素纤维＋PTFE、对位聚苯 | |||
螺柱 螺母 | 35 35CrMoA（B7） 45（2H） | 2Cr13（420） 1Cr18Ni9 1Cr17Ni2（431） | ||
填料 | Ｖ型PTFE、柔性石墨 | |||
产品结构图：
【阀门外形及连接尺寸】：
公称压力PN | 公称通径 | L | d1 | D | D1 | D2 | D6 | f | f2 | b | Z-φd | H1 | H2 | ||
RF | BW | 全通径 | 缩径 | ||||||||||||
1.6 | 25 | 127 | 165 | 25 | - | 115 | 85 | 65 | - | 2 | - | 14 | 4-14 | - | 75 |
32 | 140 | 178 | 32 | - | 135 | 100 | 78 | - | 2 | - | 16 | 4-18 | - | 85 | |
40 | 165 | 190 | 40 | - | 145 | 110 | 85 | - | 3 | - | 16 | 4-18 | - | 95 | |
50 | 178 | 216 | 50 | - | 160 | 125 | 100 | - | 3 | - | 16 | 4-18 | - | 107 | |
65 | 190 | 241 | 65 | - | 180 | 145 | 120 | - | 3 | - | 18 | 4-18 | - | 142 | |
80 | 283 | 283 | 80 | 65 | 195 | 160 | 135 | - | 3 | - | 20 | 8-18 | - | 152 | |
100 | 305 | 305 | 100 | 80 | 215 | 180 | 155 | - | 3 | - | 20 | 8-18 | - | 178 | |
125 | 356 | 381 | 125 | 100 | 245 | 210 | 185 | - | 3 | - | 22 | 8-18 | - | 252 | |
150 | 394 | 457 | 150 | 125 | 280 | 240 | 210 | - | 3 | - | 24 | 8-23 | - | 272 | |
200 | 457 | 521 | 200 | 150 | 335 | 295 | 265 | - | 3 | - | 26 | 12-23 | - | 398 | |
250 | 533 | 559 | 250 | 200 | 405 | 355 | 320 | - | 3 | - | 26 | 12-25 | 335 | 495 | |
300 | 610 | 625 | 300 | 250 | 460 | 410 | 375 | - | 4 | - | 30 | 12-25 | 385 | 580 | |
350 | 686 | 762 | 350 | 300 | 520 | 470 | 435 | - | 4 | - | 34 | 16-25 | 430 | 625 | |
400 | 762 | 838 | 400 | 350 | 580 | 525 | 485 | - | 4 | - | 36 | 16-30 | 470 | 720 | |
450 | 864 | 914 | 450 | 350 | 640 | 585 | 545 | - | 4 | - | 40 | 20-30 | - | - | |
500 | 914 | 991 | 500 | 400 | 705 | 650 | 608 | - | 4 | - | 44 | 20-34 | 590 | 840 | |
600 | 1067 | 1143 | 600 | 500 | 840 | 770 | 718 | - | 5 | - | 48 | 20-41 | 700 | 1050 | |
700 | 1245 | 1346 | 700 | 600 | 910 | 840 | 788 | - | 5 | - | 50 | 24-41 | 780 | 1150 | |
