材质	铸钢
连接形式	螺纹
种类	浮球式
公称通径	15-50（mm）
适用介质	蒸汽
压力环境	常压
工作温度	常温
标准	国标
流动方向	单向
驱动方式	水力控制
零部件及配件	配件
形态	球式
类型(通道位置)	直通式
规格	DN15-50
品牌	bngo
型号	CS15H

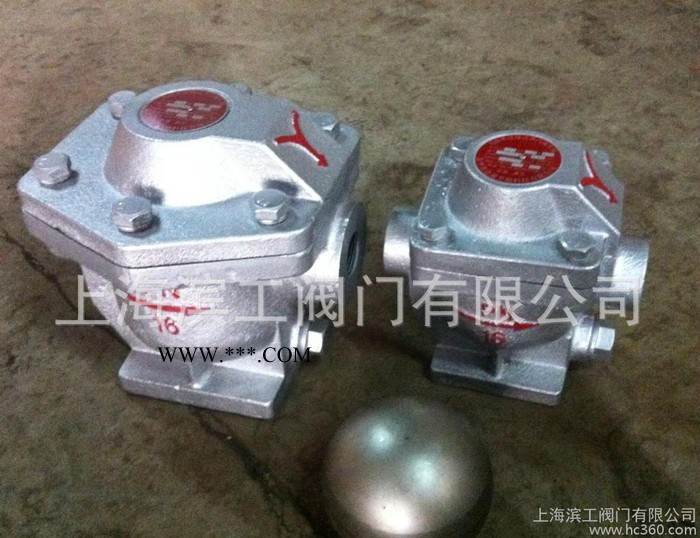

自由半浮球式蒸汽疏水阀CS15H



产品名称：CS15H/CS45H自由半浮球式蒸汽疏水阀

产品概述：疏水阀未开始工作时，自由半浮球沉落在发射管上，当疏水处于排水状态时，蒸汽经过过滤网和发射管进入阀体，当蒸汽体积增加到一定程度时，浮力使半浮球上浮，在蒸汽压力作用下

产品详细介绍：





产品名称：CS15H/CS45H自由半浮球式蒸汽疏水阀产品型号：CS15H、CS45H




结构特点及工作原理：疏水阀未开始工作时，自由半浮球沉落在发射管上，当疏水处于排水状态时，蒸汽经过过滤网和发射管进入阀体，当蒸汽体积增加到一定程度时，浮力使半浮球上浮，在蒸汽压力作用下，半浮球靠向疏水喷咀将其封闭，阻止了蒸汽外逸。当大量凝结水进入阀体时，半浮球内蒸汽体积减少，此半浮球在自身重力作用下落，半浮球脱离疏水喷咀，完成了一个工作循环。继而周而复始运动，起动自动排水阻汽的目的。主要性能规范

公称压力 PN(MPa)	试验压力	**高工作压力DMO (MPa)	**高工作温度TMO(℃）	适用介质	漏汽率	**高背压率（%）
1.6	2.4	1.6	220	蒸汽Steam、凝结水	≤0.5	85

主要外形尺寸与连接尺寸

型号 Type	公称通径	L	H	H1	型号 Type	公称通径	L	H	D	D1	D2	b	f	Z-φd
CS15H- 16 25 C 40	15	155	142	80	CS45H- 16 25 C 40	15	210	142	95	65	45	14	2	4-φ14
	20	155	142	80		20	210	142	105	75	55	14	2	4-φ14
	25	155	142	80		25	230	142	115	85	65	14	2	4-φ14
	32	180	200	105		32	270	200	135	100	78	16	2	4-φ18
	40	180	200	105		40	270	200	145	110	85	16	3	4-φ18
	50	180	200	105		50	270	200	160	125	100
