| 颜色分类 | DN15 |
|---|---|
| 工作温度 | 常温 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 适用介质 | 蒸汽 |
| 压力环境 | 常压 |
| 主体材料 | 碳钢 |
| 品牌 | 上海良工阀门 |
| 型号 | TB5FTB3FTB11FTB6F |
| 适用星级 | 所有星级 |
产品参数

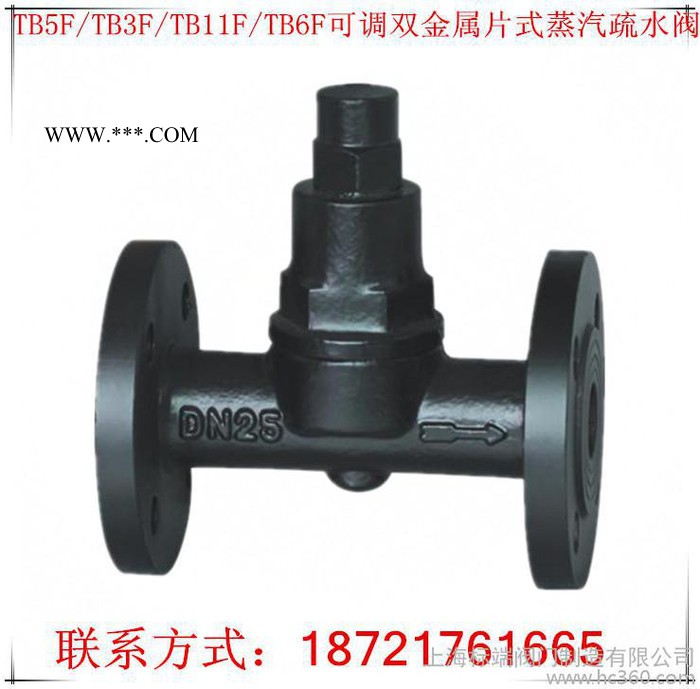

| 产品名称：可调双金属片式蒸汽疏水阀 | 产品型号：TB5F/TB3FF/TB11F/TB6F | 产品规格：DN15-DN50 |
产品材质：碳钢、不锈钢 | 产品连接方式：法兰、内螺纹 | 适用压力：1.6Mpa |
详细介绍
双金属片蒸汽疏水阀主要运行原理是通过双金属片的感温元件，随蒸汽温度升降受热变形，推动阀心开关阀门。双金属片蒸汽疏水阀内有调整螺栓，可根据需要调节使用温度，一般过冷度调整范围低于饱和温度15℃-30℃，背压率大于70%，可排不凝结气体，耐冻，体积小，能抗水锤，耐高压，任意位置都可安装。
双金属片蒸汽疏水阀特点：
一、双金属片蒸汽疏水阀的排放温度可调、安装方式支持多种形式安装，内部部件都采用不锈钢材质可以耐腐蚀、耐高温
二、由于产品的构造原因，此阀门能够利用高温凝结水形成水封式，有效的减少了蒸气在我们项目当中的泄露。
三、产品结构简单、动作灵敏、适应能力强、无燥声、疏水效果好、对于后期的保养及维护非常的方便，适用于各类高温蒸气管线。
双金属片蒸汽疏水阀系列产品型号及其参数详细介绍：
| 产品型号 Produstion Type | 公称通径DN(mm) Nominal Diameter | 连接方式 | 使用压力范围 （Mpa) | 最高允许温度℃ Max Vouchsafement Temperature | 调整温度范围℃ | 阀体材质 Material Of Body | 主要零件材质 Material For Main Parts | 外形尺寸 | |||
| L | H1 | H2 | W | ||||||||
| TB6 (CS17H-16C) | 15-20 25 | 内螺纹 ZG1/2"-1" | 0.01-1.6 | 220 | 50-180 | A105 (25) | SUS(3Cr13) | 90 95 | 109 | 35 | 58 |
| TB6F (CS47H-16C) | 15-20 25 32-50 | 法兰 Flange | 0.01-1.6 | 220 | 50-180 | A105 (25) | SUS(3Cr13) | 150 160 230 | 109 | 35 | 58 |
| TB6W (CS67H-16C) | 15-20 25 | 承插焊 | 0.01-1.6 | 220 | 50-180 | A105 (25) | SUS(3Cr13) | 90 95 | 109 | 35 | 58 |
| TB11 (CS17H-16C) | 15-20 25 | 内螺 纹ZG1/2"-1" | 0.01-1.6 | 220 | 60-190 | A105 (25) | SUS(3Cr13) | 90 95 | 109 | 35 | 58 |
| TB11F (CS47H-16C) | 15-20 25 32-50 | 法兰 Flange | 0.01-1.6 | 220 | 60-190 | A105 (25) | SUS(3Cr13) | 150 160 230 | 109 | 35 | 58 |
| TB3 (CS67H-16C) | 15-20 25 | 内螺 纹ZG1/2"-1" | 0.01-1.6 | 350 | 50-190 | A105 (25) | SUS(3Cr13) | 90 95 | 85 | 23 | 54 |
| TB3F (CS47H-16C) | 15-20 25 | 法兰 Flange | 0.01-1.6 | 350 | 50-190 | A105 (25) | SUS(3Cr13) | 150 160 | 85 | 23 | 54 |
| TB3W (CS67H-16C) | 15-20 25 | 承插焊 | 0.01-1.6 | 350 | 50-190 | A105 (25) | SUS(3Cr13) | 90 95 | 85 | 23 | 54 |
| TB5 (CS17H-21C) | 15-20 25 | 内螺 纹ZG1/2"-1" | 0.01-2.1 | 350 | 50-200 | A105 (25) | SUS(3Cr13) | 90 95 | 85 | 23 | 54 |
| TB5F (CS47H-21C) | 15-20 25 | 法兰 Flange | 0.01-2.1 | 350 | 50-200 | A105 (25) | SUS(3Cr13) | 150 160 | 85 | 23 | 54 |
| TB5W (CS67H-21C) | 15-20 25 | 承插焊 | 0.01-2.1 | 350 | 50-200 | A105 (25) | SUS(3Cr13) | 90 95 | 85 | 23 | 54 |
以上尺寸仅供参考，具体详情及尺寸请咨询掌柜！
