产品参数

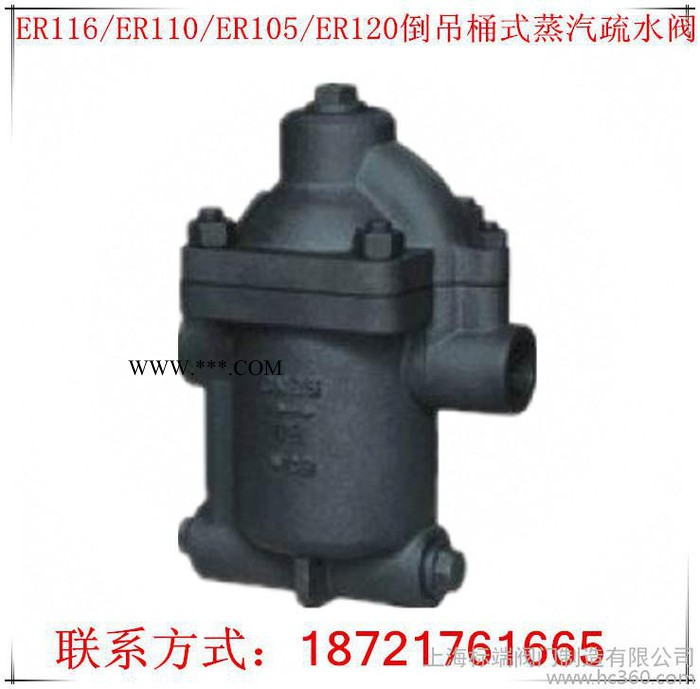

 、倒置桶式蒸汽疏水阀产品结构特点

1.内腔所有运动部件均为不锈钢，耐磨损，耐腐蚀。

2.由于蒸汽不能到达被水封的阀座孔，所以无蒸汽损失，高效节能。

3.浮桶倒置，不会被破坏压扁，不怕水击，寿命长。

4.倒置桶顶部设有排气孔。连续排空气性能好，不会形成冷滞后和气堵。

5.倒置桶式蒸汽疏水阀不受背压的影响，在高的背压下能很好地工作。

6.倒置桶式蒸汽疏水阀工作可靠，只有两个运动部件 （ 杠杆 — 和倒置桶 ） ，故不会产生卡阻。

7.阀座与阀瓣在阀的顶部，阀瓣在开关中可以使污物通过，有良好的自我清洗性 能 , 无污物困扰。

二、 倒置桶式蒸汽疏水阀工作原理

    倒吊桶式蒸汽疏水阀是利用冷凝水和蒸汽的密度差的工作原理，内部结构是由杠杆系统连接倒吊桶，克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，倒吊桶开口向下。装置刚起动时，管道内出现空气和低温冷凝水，此时疏水阀是全开放，空气和低温冷凝水迅速排出，装置很快提升温度。当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔，能自动排空气，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力向下沉，倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内，阀门再关闭，循环工作，间断排水。

三、倒吊桶式蒸汽疏水阀连续排水能量表 （Kg/h）

以上尺寸仅供参考，如需详细尺寸和价格请咨询掌柜！

主要销售：闸阀、蝶阀（波纹管）截止阀、球阀、止回阀 、减压阀、安全阀、针型阀、放料阀、呼吸阀、阻火器、排泥阀、气动角座阀、 排气阀、过滤器、排污阀、底阀、隔阀、柱塞阀、旋塞阀、水利控制阀、平衡 阀、疏水阀、电磁阀、视镜、铜阀门、保温阀门、液化气阀门、波纹管阀门、塑料阀门、衬氟阀门、不锈钢阀门、高压阀门等。驱动方式可采用手动、气 动、电动、齿轮传动等装置。

适用于：水、蒸汽、油品、硝酸、醋酸类；强氧化介 质:尿素、氧气、煤气、液氨、乙烷、甲醇、丙烷等各种介质。广泛应用于电力、 电站、轻工、纺织、化工、冶金、制药、食品、矿山、消防、环保、建筑、空调等领域。

       由于产品种类太多及阀门重量各不相同，以上价格不是最终成交价。在您拍下后，请先与  我 们联系修改运费。欢迎新老客户来电咨询价格、技术等问题，特殊产品需要定制。

联系方式：18721761665
