| 颜色分类 | DN80 DN100 DN125 DN150 |
|---|---|
| 连接形式 | 法兰 |
| 品牌 | 上海标一阀门 |
| 型号 | GSB8 GSB10 |
| 适用星级 | 所有星级 |
产品参数
| 产品名称：杠杆浮球式蒸汽疏水阀 | 产品型号：GSB8 /GSB10 | 产品规格：DN32-DN150 |
产品材质：碳钢、不锈钢 | 产品连接方式：法兰 | 适用压力：1.6/2.5/4.0Mpa |
详细介绍

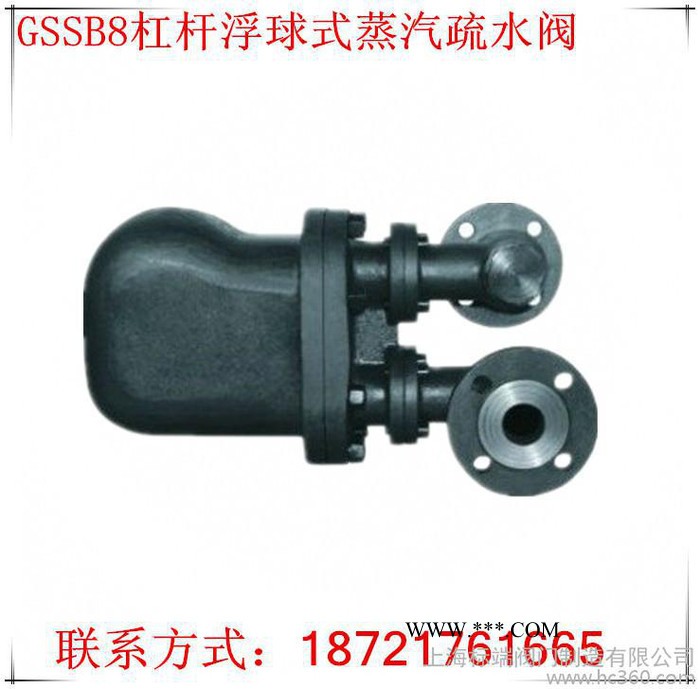

GSB8杠杆浮球式疏水阀广泛用于石油化工、冶金、造纸、食品等工业蒸汽设备，干燥机及各种大型热交换器等，特别适用于凝结水特大排量工作场和。疏水阀是用于蒸汽管网及设备中，能自动排出凝结水、空气及其它不凝结气体，并阻水蒸汽泄漏的阀门。产品是是一种特殊结构的机械型疏水阀,是采用零支点全杠杆结构，产品主要用于工艺加热设备，需要大量排除凝结水的工况。
GSB8杠杆浮球式疏水阀结构：
1、采用轧装阀机械(新SCCV开关方式)，具有优良的密封性和耐久性。
2、平衡双阀座设计，比一般的疏水阀体积小而排量大，特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口，可大大缩短设备起动时间。
5、全部部件安装在阀盖上，阀无需从配管上卸下**可维修保养，简单方便。
| 产品型号 | 公称通径 DN（mm） | 连接方式 | 使用压力（MPa） | 温度（℃） | 外形尺寸（mm） | 参数重量（kg） | ||||
| L | L1 | H | H1 | W | ||||||
| SF-15/20/25WF | 15/20/25 | 法兰 | 0~0.6/0~1.0 | 260 | 310 | 198 | 230 | 135 | 13 | |
| SF-40/50WF | 40/50 | 法兰 | 0~0.6/0~1.0 | 260 | 360 | 198 | 295 | 170 | ||
| S41H-50L | 50 | 法兰（垂直式） | 0~1.0 | 260 | 320 | 160 | 250 | 160 | ||
| S41H-50W | 50 | 法兰 | 0.01~1.0 | 260 | 270 | 160 | 250 | 324 | ||
| GM-25 GSB2-10、20 | 25~50 | 法兰 | 0.01~1.0 0.01~2.0 | 425 | 220 | 310 | 125 | 95 | 21 | |
| GM6 GSB6-10、20 | 40~80 | 法兰 | 0.01~1.0 0.01~2.0 | 425 | 270 | 440 | 345 | 125 | 52 | |
| GM8 GSB8-10、20 | 80~100 | 法兰 | 0.01~1.0 0.01~2.0 | 425 | 350 | 550 | 460 | 170 | 125 | |
GSB8杠杆浮球式疏水阀选型主要依据：
1、凝结水负荷（排液量） kg/h*
2**高工作压力 MPa
3、工作压差 MPa
4、阀体材料和公称压力
5、连接方式及尺寸
以上尺寸仅供参考，如需详细价格及尺寸请咨询掌柜！
