| 颜色分类 | DN15 |
|---|---|
| 品牌 | 上海标一阀门 |
产品参数

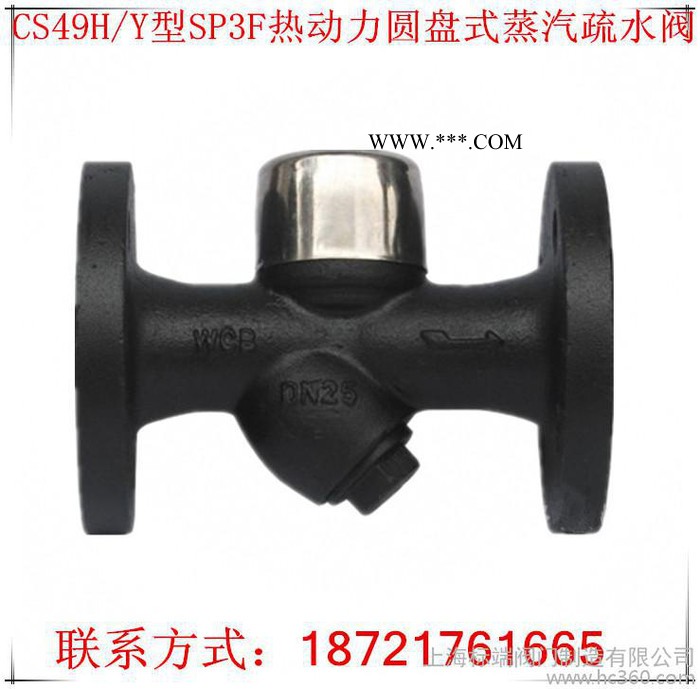

| 产品名称：热动力圆盘式蒸汽疏水阀 | 产品型号：CS49 Y型/SP3F | 产品规格：DN15-DN150 |
产品材质：碳钢、不锈钢 | 产品连接方式：法兰、内螺纹 | 适用压力：1.6/2.5/4.0Mpa |
CS49H圆盘式蒸汽疏水阀是利用热动力原理，利用蒸气和凝结水的热性，引起动能和势能静压变化来控制阀门的启闭从而达到疏水阀效果，广泛的应用在各类蒸气管道当中。
详情介绍
CS49H圆盘式蒸汽疏水阀是根据热动力学原理，利用蒸汽和凝结水的热动力学不同热性，引起动能和势能动静压变化，使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻气排水目的。广泛用于蒸汽主管道，伴热管线、夹套锅及各种小型蒸汽设备。
一、CS49H圆盘式蒸汽疏水阀原理：
在过热蒸汽管线上如果没有凝结水产生，疏水阀不会开启，工作质量高。阀体为 合金钢，阀心为硬质合金，该阀**高允许温度为550℃，经久耐用，使用寿命长，是高压、高温过热蒸汽专用疏水阀。圆盘式蒸汽疏水阀是根据伯努力热动力原 理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。
二、CS49H圆盘式蒸汽疏水阀特点
一、体积小，重量轻，不受安装位置的限制。
二、全部材质均为不锈钢件，经久耐用，耐腐蚀。
三、在室外不怕冷冻，能耐水击，耐过热。
四、过冷度为 8 ℃ ，漏汽率小于实际排量 3% **大背压 50% 。
五、结构简单，安装维修方便。
三、CS49H热动式圆盘式蒸汽疏水阀技术参数表
产品型号 | 公称通径（DN） | 连接方式 | 使用压力 | **高允许温度 | 外型尺寸 | 参考重量（kg） | |||
L | H1 | H2 | W | ||||||
CS169H(Y) | 15 | 螺纹、承插焊 | 0.01~4.0 | 350 | 85 | 57 | 47 | 53 | 1.7 |
20 | |||||||||
25 | 95 | ||||||||
CS49H(Y) | 15 | 法兰 | 0.01~4.0 | 350 | 150 | 57 | 47 | 53 | 4.8 |
20 | 150 | ||||||||
25 | 150 | ||||||||
CS169H | 15 | 螺纹、承插焊 | 0.01~4.0 | 350 | 75 | 60 | 45 | 53 | 1.2 |
20 | 85 | 60 | 45 | 53 | 1.3 | ||||
25 | 95 | 60 | 45 | 53 | 1.5 | ||||
32~50 | 130 | 75 | 45 | 70 | 4.2 | ||||
CS49H | 15~20 | 法兰 | 0.01~4.0 | 350 | 150 | 60 | 45 | 53 | 3.0 |
25 | 160 | 60 | 45 | 53 | 3.3 | ||||
32~50 | 230 | 75 | 45 | 70 | 9.5 | ||||
CS49H-16c25c40c | 65 | 法兰 | 0.01~4.0 | 350 | 270 | 107 | 107 | 90 | 18 |
80 | 280 | 115 | 115 | 100 | 20 | ||||
100 | 320 | 120 | 120 | 120 | 22 | ||||
以上尺寸仅供参考，如需详细价格及尺寸请咨询掌柜！

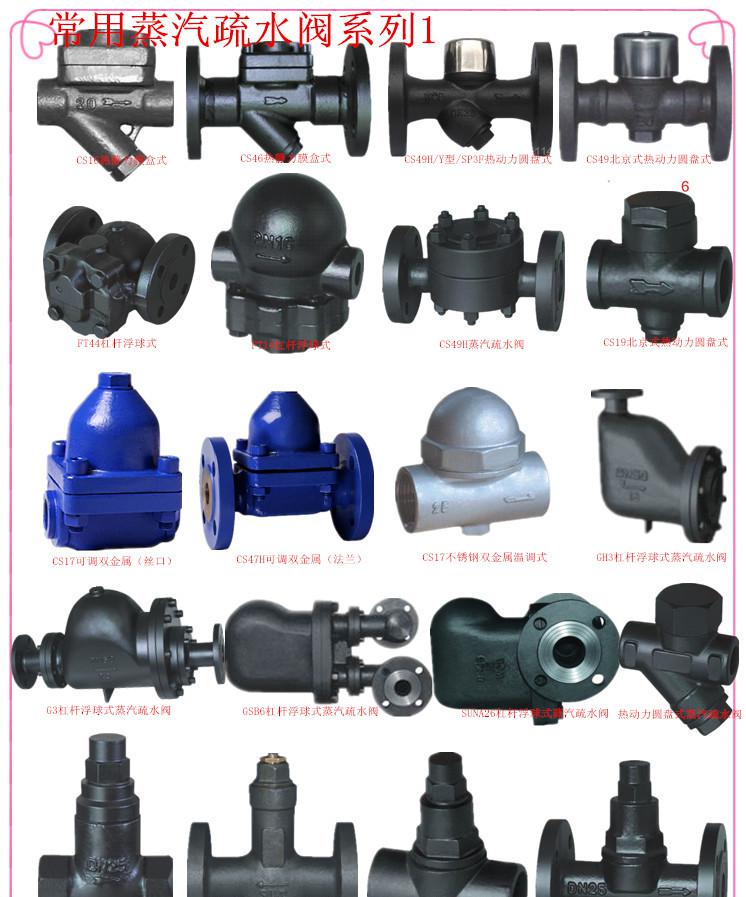

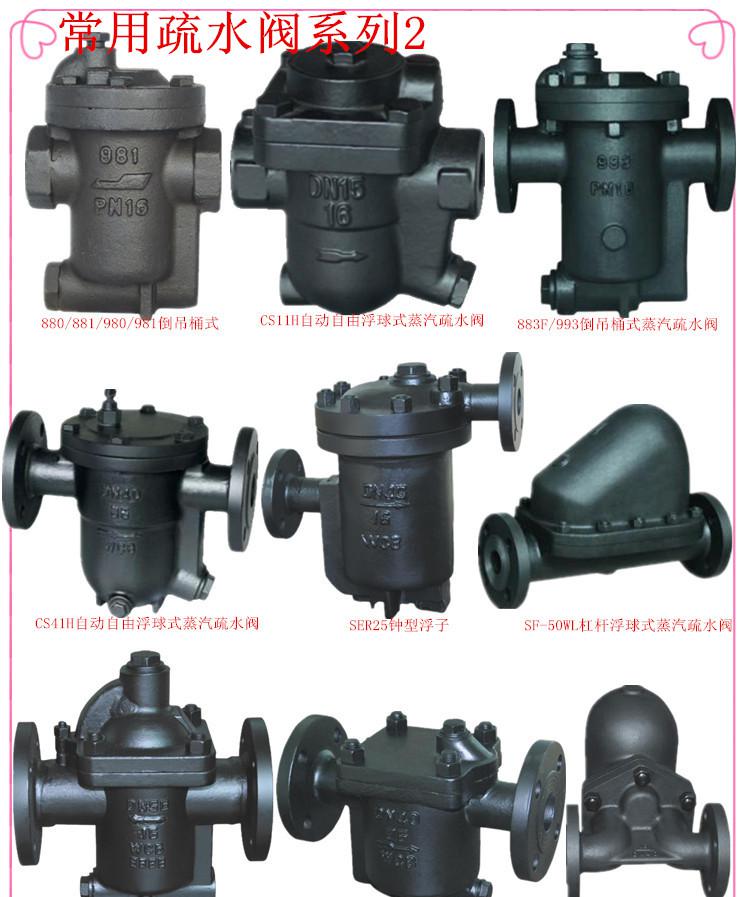

主要销售：闸阀、蝶阀（波纹管）截止阀、球阀、止回阀 、减压阀、安全阀、针型阀、放料阀、呼吸阀、阻火器、排泥阀、气动角座阀、 排气阀、过滤器、排污阀、底阀、隔阀、柱塞阀、旋塞阀、水利控制阀、平衡 阀、疏水阀、电磁阀、视镜、铜阀门、保温阀门、液化气阀门、波纹管阀门、塑料阀门、衬氟阀门、不锈钢阀门、高压阀门等。驱动方式可采用手动、气 动、电动、齿轮传动等装置。
适用于：水、蒸汽、油品、硝酸、醋酸类；强氧化介 质:尿素、氧气、煤气、液氨、乙烷、甲醇、丙烷等各种介质。广泛应用于电力、 电站、轻工、纺织、化工、冶金、制药、食品、矿山、消防、环保、建筑、空调等领域。
由于产品种类太多及阀门重量各不相同，以上价格不是**终成交价。在您拍下后，请先与 我 们联系修改运费。欢迎新老客户来电咨询价格
、技术等问题，特殊产品需要定制。
联系方式：18721761665
