标准 | 国标 |
---|---|
材质 | 碳钢 |
公称通径 | DN50(mm) |
连接形式 | 法兰 |
流动方向 | 单向 |
驱动方式 | 蒸汽 |
适用介质 | 蒸汽 |
外形 | 中型 |
形态 | 截止阀 |
分类 | 截止阀 |
零部件及配件 | 执行器 |
压力环境 | 常压 |
类型(通道位置) | 直通式 |
品牌 | 贝尔 |
型号 | J941H |
类型(通道位置):三通式 | 标准:国标 |
公称通径:DN32(mm) | 工作温度:550 |
材质:碳钢 | 流动方向:单向 |
压力环境:6.4 | 零部件及配件:执行器 |
形态:旋转式 | 连接形式:法兰 |
驱动方式:电动 | 外形:微型 |
类型(通道位置): | 标准: |
公称通径: | 工作温度: |
材质: | 流动方向: |
压力环境: | 零部件及配件: |
形态: | 连接形式: |
驱动方式: | 外形: |
本蝶阀均引进国外先进技术,有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。阀板全采用不锈钢。它广泛应用于电力、环保、化工、钢厂、石油等行业的工业过程自动控制系统中。其性能如下:

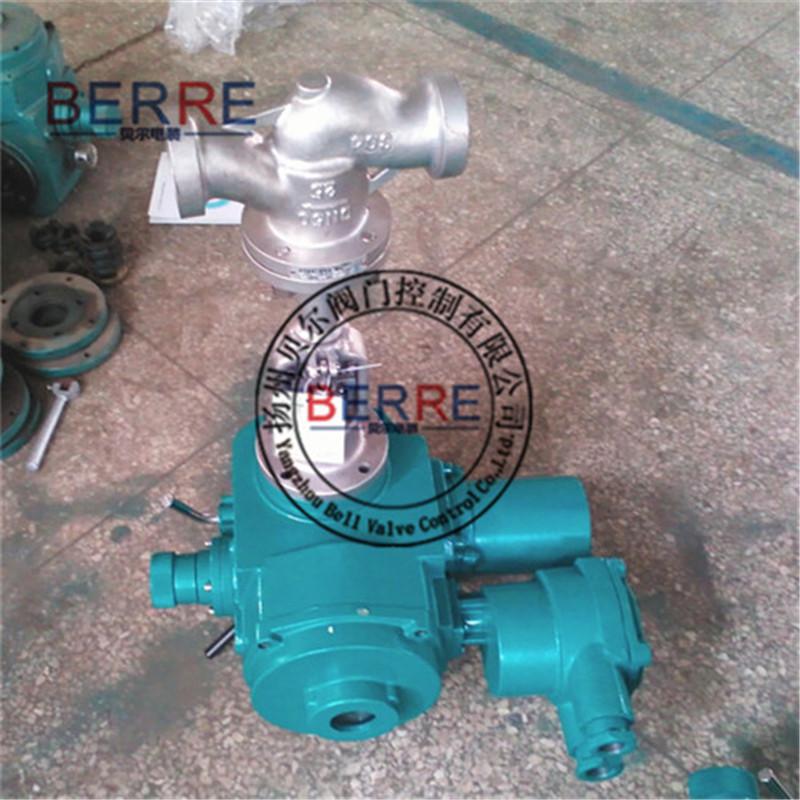

1、结构特点、用途及注意事项电动截止阀:
“上SQ泉”系列可以安装在管道的任何位置上,介质从下往上流。产品设计制造按国家标准GB12235,结构合理,密封可靠,性能优良,造型美观。合金钢截止阀适用于耐高温的蒸汽、油品管道上,具有耐高温特点。不锈钢截止阀适用于各类腐性介质的管道上,有良好的防腐性的足够的强度。其特点如下:
①阀瓣、阀座密封面用硬质合堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性好、使用寿命长。
②阀杆材料为渗氮钢,渗氮后的阀杆表面硬度高、耐磨、抗擦伤,抗腐蚀。
③由于温度、压力等原因,阀门口径DN50以下的阀体、阀盖为模锻件、DN65以上的阀体、阀盖为铸钢件。
④阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用与各种压力、温度及介质工况。
⑤安装阀门时注意介质的流向,严格按阀门流向箭头指示的方向安装。
⑥电动截止阀尽量垂直安装,阀杆向上。
2、主要尺寸及参数
通径 | 主要外形尺寸和连接尺寸(mm) | ||
L | H | Do | |
10 | 130 | 198 | 120 |
15 | 130 | 218 | 120 |
20 | 150 | 258 | 140 |
25 | 160 | 275 | 160 |
32 | 180 | 280 | 180 |
40 | 200 | 330 | 200 |
50 | 230 | 350 | 240 |
65 | 290 | 400 | 280 |
80 | 310 | 355 | 280 |
100 | 350 | 415 | 320 |
125 | 400 | 460 | 360 |
150 | 480 | 510 | 400 |
200 | 600 | 710 | 400 |
适用介质: 水、油品、气体、蒸汽等。 应用领域:机械设备、化工设备、通用零部件、工业设备、给排水设备、造纸设备、制药设备、通用设备、石化设备、电力设备、治金粉末设备采矿设备,市政、电子工业等。
