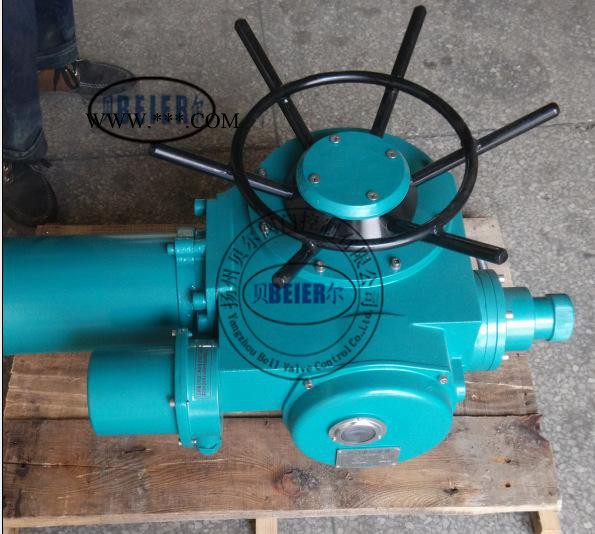

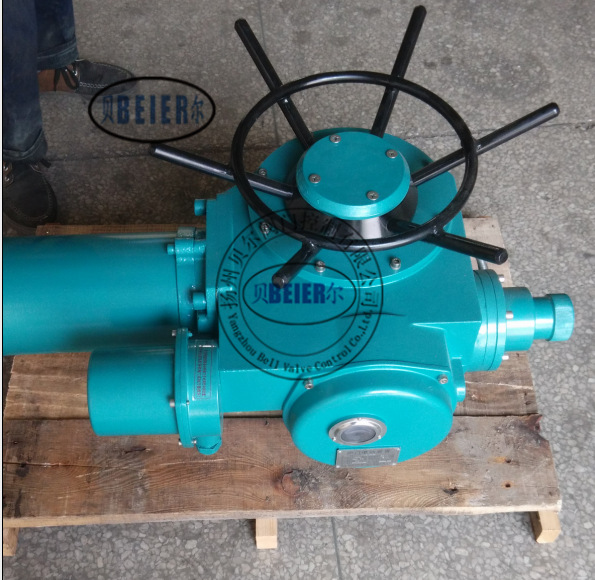

一、DZW120标准开关型电动执行器概述

       多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。

      本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000**性气体环境用电气设备**部分：通用要求》，GB3836.2-2000**性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

多回转电动装置按防护类型分：有户外型和隔爆型；

按控制方式分：有常规型、整体型和整体调节型；
  按连接型式分：有转矩型、电站型和推力型。


二、DZW120标准开关型电动执行器型号表示方法

防护/爆等级：W户外型；B隔爆型；Z整体型；T整体调节型。

产品标识：为扬州贝尔生产品牌。

输出轴**大转圈数：阿拉伯数字表示，无数字见表1

输出转速：阿拉伯数字表示，单位r/min（转/分）

连接型式：T表示推力型，I表示电站型，无代号为常规转矩型

额定输出转矩：阿拉伯数字表示，单位kgf?m

 产品型式：多回转电动装置

DZW120标准开关型电动执行器型号示例：

1.Z30I-18W：多回转电动装置，输出转矩300N?m（30kgf?m），电站型接口，输出转速18r/min**大转圈数60，常规户外型。

2.Z45T-24B：多回转电动装置，输出转矩450N?m（45kgf?m），推力型接口，输出转速24 r/min**大转圈数120，隔爆型。

3.Z120-24W/240T：多回转电动装置，输出转矩1200N?m (120kgf?m)，转矩型接口，输出转速24 r/min**大转圈数240圈，整体调节型。

三、DZW120标准开关型电动执行器工作环境和主要技术参数

1电源：常规，三相380V（50Hz）

       特殊，三相660V、415V（50Hz 、60Hz）；

              单相220V、110V（50Hz 、60Hz）

2工作环境：

2.1环境温度：-20~+60℃ （特殊订货-40~+80℃）。

2.2相对湿度：≤95%（25℃时）。

2.3防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的**性气体混合物。

2.4防护等级：IP55（特殊订货IP65、IP67）。

3工作制：短时10分钟（特殊订货30分钟）。

4.1型号规格和主要性能参数见表1

注1：可按用户要求提供其它转速：12、18、24、30、36、42、48、60（r/min)

注2：当产品提供四层计数器时**大转圈数为表1圈数*10

4.2电机技术参数见表2
