| 零部件及配件 | 执行器 |
|---|---|
| 类型(通道位置) | 直通式 |
| 安装尺寸 | 国标 |
| 标准 | 国标 |
| 材质 | 铸钢 |
| 工作温度 | 常温 |
| 公称通径 | DN100 |
| 规格 | D941W-1C DN100 |
| 结构形式 | 垂直板式 |
| 口径 | 100MM |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 驱动方式 | 电子 |
| 适用介质 | 空气 |
| 形态 | 蝶式 |
| 用途 | 排气 |
| 压力环境 | 常压 |
| 品牌 | 贝BEIER尔 |
| 型号 | D941W-1C DN100 |
| 加工定制 | 是 |
---------------------------------------------------------------------------------------------------------
--------------------------------------------------------------------------------------------------------------------

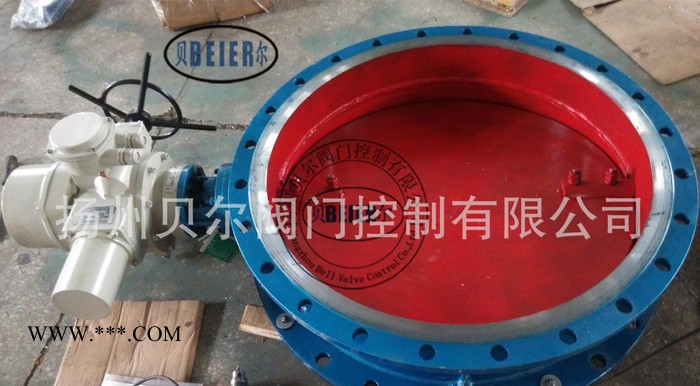

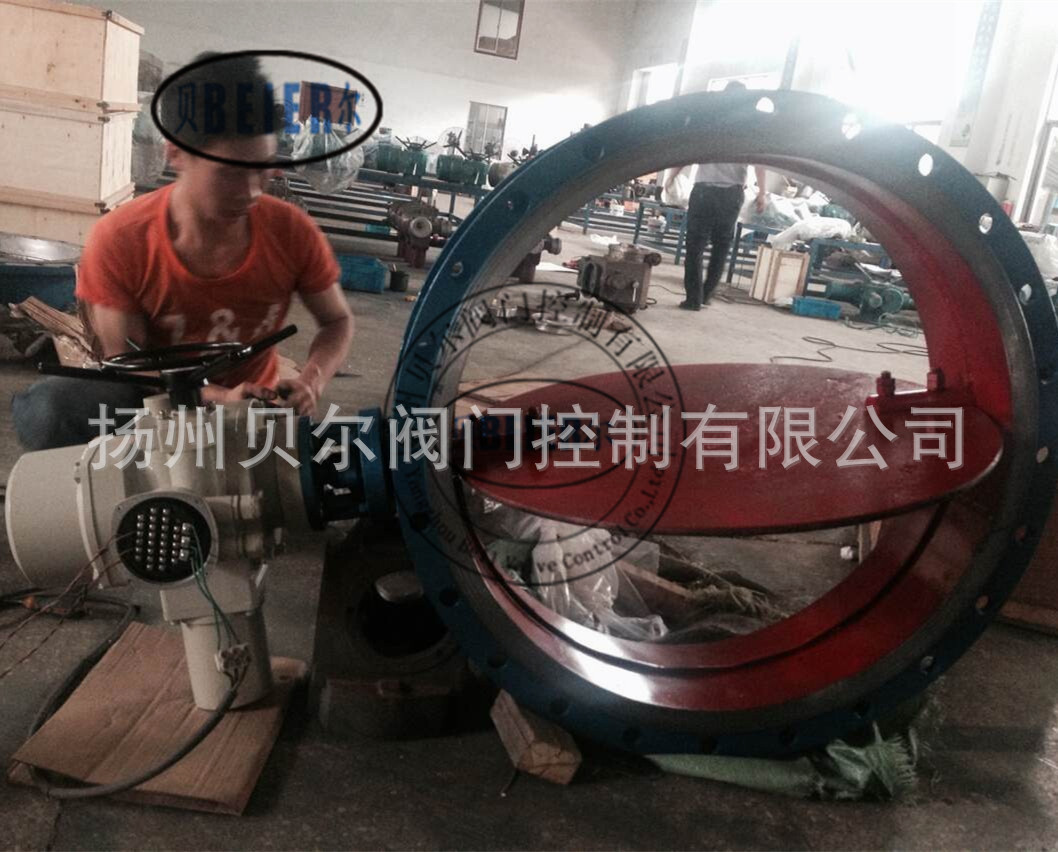

一、法兰式电动通风蝶阀产品详情
法兰式电动通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MP工，一般适用工业、冶金、环保等管道作通风调节介质流量之用。
二、法兰式电动通风蝶阀其主要特点
1.设计新颖、合理、结构独特，重量轻，启闭迅速。
2.力矩小，操作方便，省力灵巧。
3.采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
通风蝶阀采用标准
设计标准：GB/T 12238-1989、JB/T8692-1998
法兰连接尺寸：GB/T9115.1-2000 GB/T9113.1-2000
结构长度：GB/T12221-1989压力试验：GB/T 13927-1992；JB/T9092-1999
三、法兰式电动通风蝶阀主要零件的材质
| 零件名称 | 材料 |
| 阀体 | 铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
| 蝶板 | 铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
| 阀座密封圈 | 与阀体相同 |
| 阀杆 | 碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
| 填料 | 氟塑料、柔性石墨 |
四、法兰式电动通风蝶阀主要技术参数
| 公称通径 | DN | 50～2000 | ||
| 公称压力 | PN（MPa） | 0.05 | 0.25 | 0.6 |
| 试验压力 | 强度试验 | 0.075 | 0.375 | 0.9 |
| 密封试验 | ≤1.5%泄漏量 | |||
| 适用介质 | 煤气、含尘气体、烟道气等 | |||
| 驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动 | |||
五、法兰式电动通风蝶阀连接尺寸D41W-0.25/0.5/0.6 C.P.R系列
| 公称通径DN | 结构长度 | 外型尺寸（参考值） | 连接尺寸（标准值） | 参考 | |||||||||||
| 0.05MPa和0.25MPa | 0.6MPa | ||||||||||||||
| 毫米 | 英寸 | L | H | H0 | A | B | D | D1 | D2 | n-d | D | D1 | D2 | n-d | |
| 50 | 2 | 108 | 80 | 270 | 260 | 110 | 140 | 110 | 88 | 4-14 | 140 | 110 | 88 | 4-14 | 9 |
| 65 | 21/2 | 112 | 89 | 295 | 260 | 110 | 160 | 130 | 108 | 4-14 | 160 | 130 | 108 | 4-14 | 12 |
| 80 | 3 | 114 | 95 | 306 | 260 | 110 | 190 | 150 | 124 | 4-18 | 190 | 150 | 124 | 4-18 | 15 |
| 100 | 4 | 127 | 115 | 350 | 260 | 110 | 210 | 170 | 144 | 4-18 | 210 | 170 | 144 | 4-18 | 17 |
| 125 | 5 | 140 | 127 | 370 | 320 | 110 | 240 | 200 | 174 | 8-18 | 240 | 200 | 174 | 8-18 | 23 |
| 150 | 6 | 140 | 139 | 400 | 320 | 110 | 265 | 225 | 199 | 8-18 | 265 | 225 | 199 | 8-18 | 25 |
