| 安装尺寸 | 国标 |
|---|---|
| 标准 | 国标 |
| 材质 | 铸钢 |
| 工作温度 | 常温 |
| 公称通径 | 80mm |
| 公称压力 | 1.0 |
| 结构形式 | 直通式 |
| 口径 | 80 |
| 连接形式 | 对夹 |
| 流动方向 | 单向 |
| 密封形式 | 软密封蝶阀 |
| 驱动方式 | 水力控制 |
| 适用介质 | 水 |
| 零部件及配件 | 执行器 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 贝尔 |
| 型号 | D971X-16P |
| 加工定制 | 是 |
| 结构形式:垂直板式 | 类型(通道位置):二通式 |
| 标准:国标 | 公称通径:PN1.6 |
| 工作温度:常温 | 加工定制:是 |
| 材质:不锈钢 | 流动方向:双向 |
| 压力环境:常压 | 零部件及配件:执行器 |
| 口径:100 | 规格:对夹式电动蝶阀 |
| 连接形式:对夹 | 用途:调节 |
| 适用介质:蒸汽 | 驱动方式:电动 |

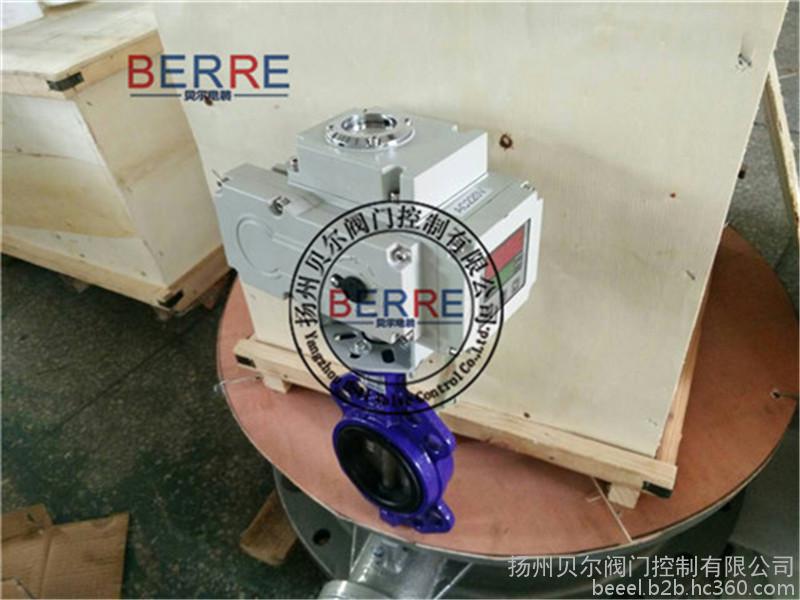

微型电动对夹蝶阀系采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。
电动对夹式硬密封蝶阀使用、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置
微型电动对夹蝶阀主要技术参数：
| 公称通经DN(mm) | 50～2000 | 50～1600 | |
| 公称药理PN(MPa) | 0.6 | 1.0 | 1.6 |
| 密封试验(MPa) | 0.66 | 1.1 | 1.76 |
| 强度试验(MPa) | 0.9 | 1.5 | 2.4 |
| 适用温度 | 橡胶：-40℃～90℃氟橡胶：-20℃～200℃ | ||
| 适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | ||
| 泄漏率 | 符合GB/T13927-92标准 | ||
对夹式电动蝶阀执行标准：
| 制造标准 | GB/T 122387-89 |
| 法兰标准 | GB9113-2000、GB17241.6-1998 |
| 结构长度标准 | GB12221-89 |
| 检验标准 | GB/T 13927-92 |
精小型电动对夹蝶阀90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
