| 安装尺寸 | 国标 |
|---|---|
| 标准 | 国标 |
| 工作温度 | 常温 |
| 公称通径 | 80mm |
| 公称压力 | 1.6 |
| 结构形式 | 其它 |
| 口径 | 80 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 软密封蝶阀 |
| 驱动方式 | 电动 |
| 用途 | 进水,放水 |
| 零部件及配件 | 执行器 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 贝尔 |
| 型号 | D971X-16C DM80 |
| 加工定制 | 是 |
| 结构形式:垂直板式 | 类型(通道位置):二通式 |
| 标准:国标 | 公称通径:PN1.6 |
| 工作温度:常温 | 加工定制:是 |
| 材质:铸铁 | 流动方向:双向 |
| 压力环境:常压 | 零部件及配件:执行器 |
| 口径:300 | 连接形式:对夹 |
| 用途:调节 | 适用介质:水 |
| 驱动方式:电动 | 结构形式: |
| 类型(通道位置): | 标准: |
| 公称通径: | 工作温度: |
| 加工定制: | 材质: |
| 流动方向: | 压力环境: |
| 零部件及配件: | 口径: |
| 连接形式: | 用途: |
| 适用介质: | 驱动方式: |

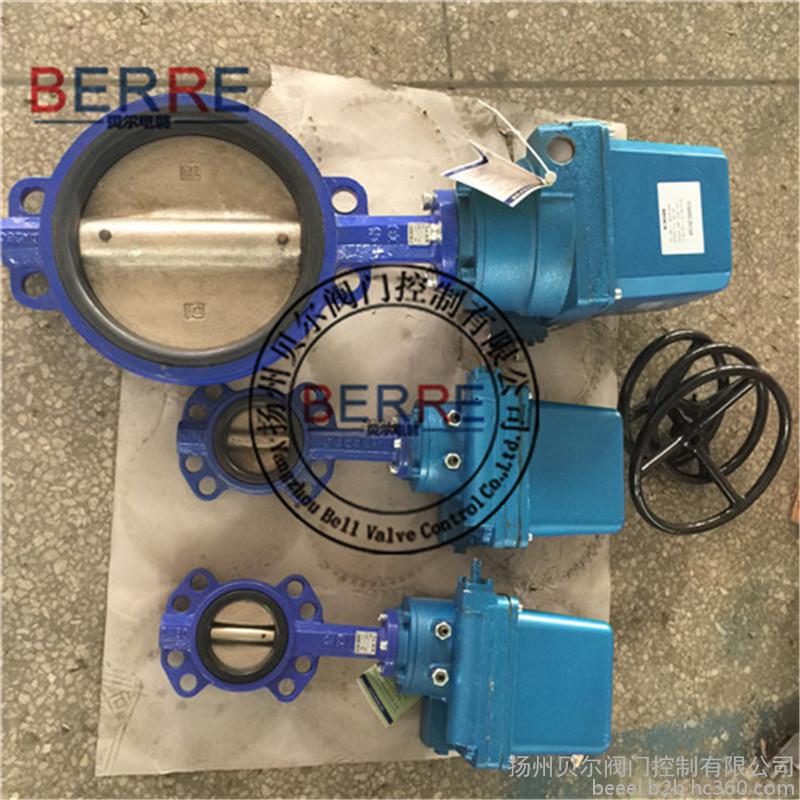

?对夹式电动软密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。
电动软密封蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该电动阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时**的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。 如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。 对夹式电动软密封蝶阀是用随阀柑转动的圆形蝶板做启闭性,以实现启用动作的气动阀门主要做截断阀使用,亦可设计成具有调节或段阀兼调节的功能，目前碟阀在低压大中口径管道上的使用越来越多。 对夹式电动软密封蝶阀的主要优点，结构简单，体积小重量轻，造价低，气动硬密封蝶阀该特点尤其显著，安装在高空暗道，经过二位五通电磁阀控制操作方便，也可调节流量介质。流体阻力较小，中大口径的气动碟阀全开时有效流通面积较大，启闭迅速省力，碟扳旋转90角度即可完成启闭，由于转轴两侧碟板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封，碟阀密封材料有丁晴橡胶、氟橡胶，食用橡胶，衬四氟故密封性能良好，其中硬密封碟阀为软硬层叠式金属片具有金属硬密封和弹性密封的重优点，无论在低温情况下均具有优良的密封性能。 对夹式电动软密封蝶阀结构工作原理适用环境分析 对夹式电动软密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。对夹式电动软密封蝶阀是用随阀柑转动的圆形蝶板做启闭性，以实现启用动作的气动阀门主要做截断阀使用，结构简单，体积小重量轻，造价低，低压下可实现良好的密封，蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。
D971X-16电动对夹软密封蝶阀适用于温度≤200℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等的给排水、气体管道上作调节流量和截流介质的作用。
普通走水蝶阀，220V对夹式软密封蝶阀，D971X-16T电动对夹蝶阀
