| 标准 | 国标 |
|---|---|
| 材质 | 碳钢 |
| 工作温度 | 低温 |
| 公称通径 | 50 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 电动 |
| 适用介质 | 水 |
| 形态 | 截止阀 |
| 用途 | 流量控制 |
| 压力环境 | 高压 |
| 品牌 | 贝尔 |
| 型号 | J961Y-200 J961Y-250 J961Y-320电动焊接截止阀 |
| 通道位置 | 二通式 |
| 连接形式:焊接 | 材质:碳钢 |
| 公称通径:50（mm） | 适用介质:蒸汽 |
| 压力环境:高压 | 工作温度:高温 |
| 标准:国标 | 外形:大型 |
| 流动方向:单向 | 驱动方式:电动 |
| 零部件及配件:执行器 | 形态:旋塞式 |
| 类型(通道位置):二通式 |
设计与制造：ANSI B16.34 E101
结构长度：ANSI B16.10 E101
压力温度等级：ANSI B16.34 E101
试验与检验：API598 E101??

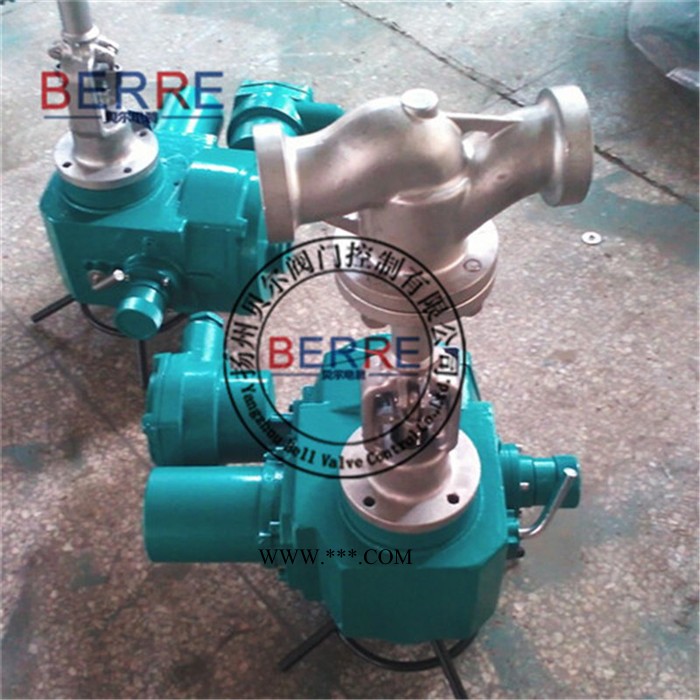

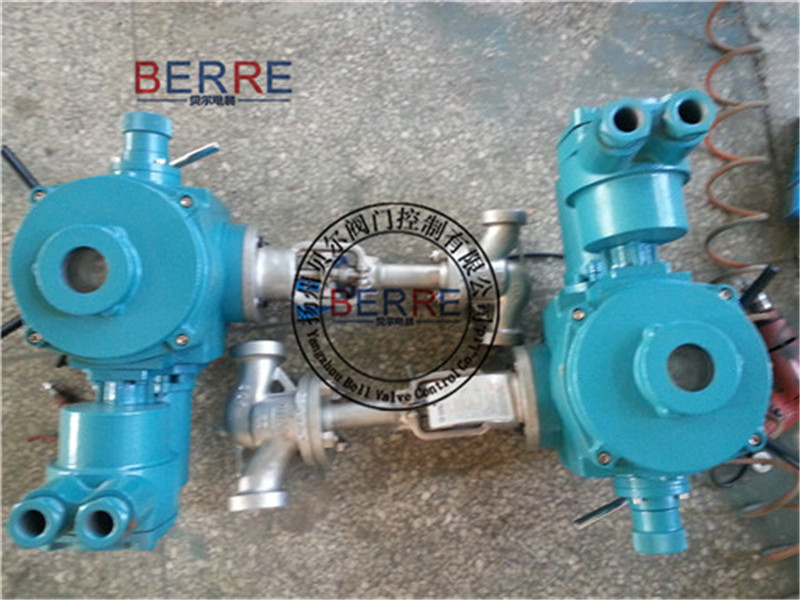

J961Y-200 J961Y-250 J961Y-320电动焊接截止阀产品结构特点：
1.产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。支管两端为4.阀瓣和阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，密封面6.阀盖填料函深度合理，填料加缓蚀剂，密封可靠，开关平稳。
7.阀门具有上密封结构，保证阀门开启运行时不经阀杆外漏。
8.电动截止阀的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手、电动切换机构。除**地操作外，还可进行远距离操作。 J961Y-200 J961Y-250 J961Y-320电动焊接截止阀主要零件的材料说明：
| 阀 体 | WCB | WC1 | WC6 | WC9 |
| 阀 盖 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
| 支 架 | WCB | WCB | WCB | WCB |
| WC1 | WC6 | WC9 | ||
| 阀 瓣 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
| 阀 杆 | 25Cr2MoV | 25Cr2MoV | 20Cr1Mo1V1A | 20Cr1Mo1V1A |
| 阀 座 | 25 | 15Cr1MoA | 12Cr1MoVA | 12Cr1MoVA |
| 密封环 | 增强柔性石墨 | |||
| 填 料 | 增强柔性石墨 | |||
| 阀杆螺母 | ZCuA110Fe3 | |||
