| 零部件及配件 | 执行器 |
|---|---|
| 类型(通道位置) | 二通式 |
| 标准 | 国标 |
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | DN100mm |
| 规格 | DN100 |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 驱动方式 | 电子 |
| 适用介质 | 水 |
| 外形 | 中型 |
| 形态 | 旋转式 |
| 压力环境 | 常压 |
| 品牌 | 贝尔 |

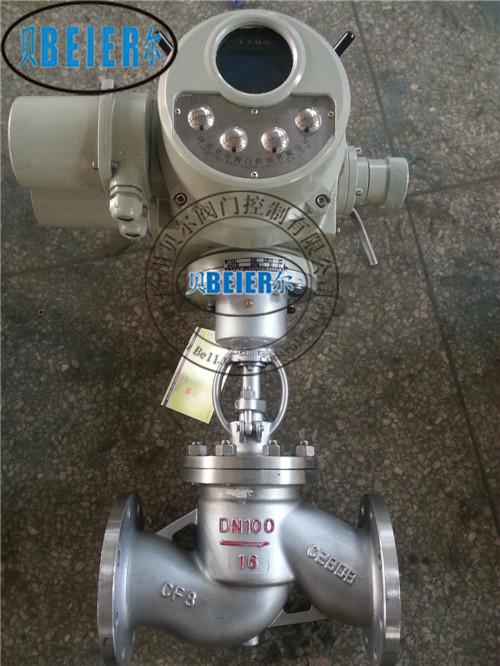

| 型号 | J941H-16 |
阀门电动执行器应用方案

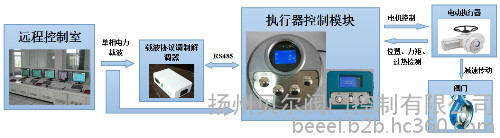

一、电动截止阀云平台控制 供应法兰式电动截止阀、焊接式电动截止阀 电动截止阀系统方案
本控制可通过远程控制、现场控制、总线型集中控制三种控制方式。电动执行器控制模块接收到远程控制室的控制信号，经光电隔离防抖处理后传输给主控CPU。CPU实时监测采集执行器状态信号，控制电机传动被控阀门，通过高J度电位器或J对值编码器，不断实时采集阀门位置信号，通过现代工业控制软件算法，实现对阀门的J确控制。同时将实时数据传送给远程控制室。电动执行器控制模块原理先进、功能全面、长期稳定可靠、集成度高、发热量小、装卸方便、维护简单。可通过红外遥控器或操作面板按键对其进行非侵入式的快速设置。
二、电动截止阀云平台控制 供应法兰式电动截止阀、焊接式电动截止阀 电动截止阀方案说明及优势：
1.全面的阀门运行状态与数据监控功能：
u◆非侵入式设计，调试简单、直观；
u◆全视角LCD菜单式显示界面：有中英文二种语言可选；
u◆各种故障信息、阀头开度、负载适时电流、输入电流信号值、阀头工作状态、控制方式选择、总线功能选择、行程设定等阀头所有参数与状态都可以在LCD显示屏上进行显示、设定。
2.四位非贯通式磁钢控制电气壳内的霍尔元件操作
相比其他的旋钮旋钮或触摸操作，外表美观、操作便捷。
3.自动切换功能：
u◆系列模块可实现“远程自动/远程手动/现场”三种工作状态切换；
u◆远程开阀、关阀信号可接收DC24V、AC220V二种有效信号。
u◆红外遥控操作，与现场操作设置方法相同。
u◆系列模块均可以在开关型、调节型进行任意转换。
4.电子刹车及无火花换相技术：
u◆可控硅元件控制输出，通过软硬件二级互锁确保输出正常。
u◆采用负载切断时，无火花换相技术。
DZW型系列 多回转电动装置，通称为DZW型。适用于阀瓣做直线运动的阀门，如闸阀，截止阀，隔膜阀，节流阀等。其派生产品适用球阀、蝶阀和风门等。用于阀门的开启，关闭或调节，是对阀门实现远控，集控和自控的必不可少的驱动装置。多回转阀门电动装置，通称为Z型，有转矩型和推力型。适用于阀瓣做直线运动的阀门，如闸阀、截止阀、隔膜阀、水闸门等。用于阀门的开启、关闭或调节，是对阀门实现远控、集控和自控的必不可少的驱动装置。他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。
