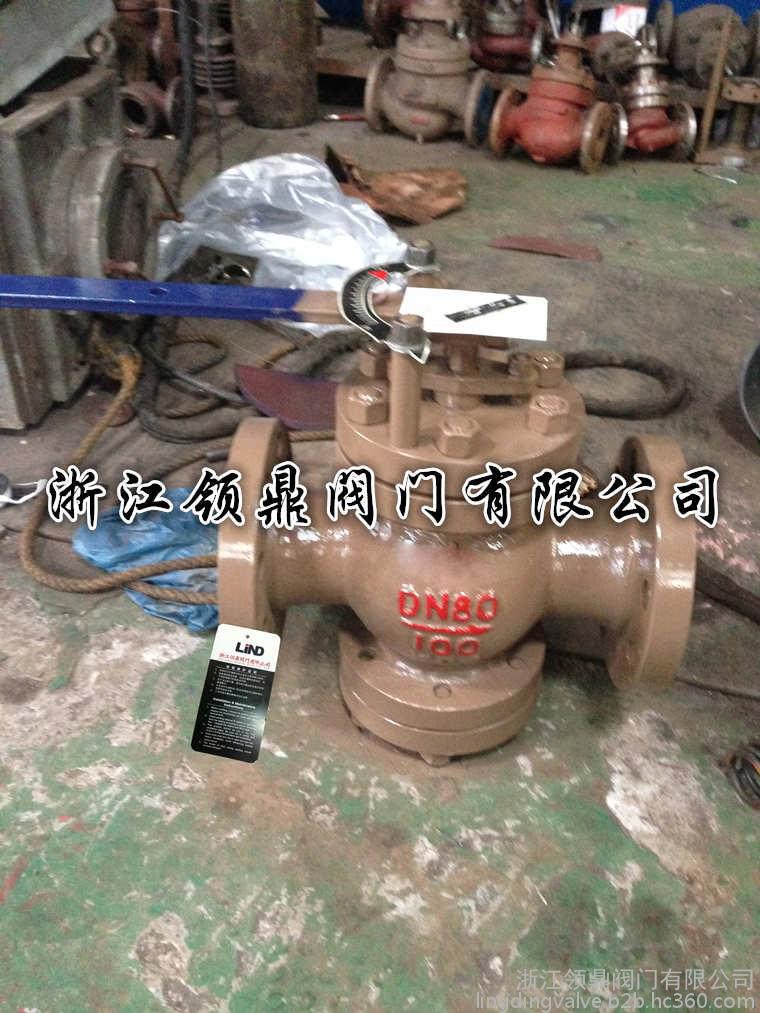

T40给水回转调节阀主要由阀体、阀座、阀瓣、阀杆、阀盖、指示板等组成。它的流量调节供圆筒形的阀瓣和阀座的相对回转以改变阀瓣上窗口面积来实现。由阀门上方的开度指示板指示，所指示的开关范围与阀门的开关范围一致。T40HT40给水调节阀
通过远距离控制器来操纵，回转角度60℃。
二、T40给水回转调节阀广泛应用于石油、化工行业、水处理，食品行业、电站、轻工、印染工业部门
三、T40给水回转调节阀主要零件材料：
零件名称 | 材料 | 零件名称 | 材料 |
阀盖 | 铸钢 | 杆头 | 不锈钢 |
阀体 | 2G25I | 阀瓣 | 不锈钢1Cr18N9Ti |
阀杆 | 不锈钢 | 阀座 | 不锈钢1Cr18N9Ti |
四、技术参数：
阀体材质：铸铁、铸钢、碳钢、WCB、不锈钢、304、304L、316、316L等。连接方式：内螺纹、法兰、焊接 适用的介质温度0-170℃
五、安装及使用注意事项
1、本阀应安装在水平管道上，必须垂直安装。阀杆向上。
2、本阀应存放在干燥的室内，通路两端须堵塞。不准堆置存放。
3、必须按图示箭头所指介质流向进行安装。
4、长期存放的调节阀应定期检查，清除污垢，在各运动部分及加工面上应涂以防锈油，防止生锈。
产品性能：
公称压力PN(MPa) | 公称通径DN(mm) | 水压试验压力PS(MPa) | 给水温度t(≤℃) | 设计压差△(MPa) | 最大流通面积fmax(cm2) | 最大流量Qmax(T/h) | 适用介质 | 流量特性 | 压力特性 |
2.5 | 50 | 3.8 | 425 | 0.4 | 1.89 | 12.1 | 水 油 蒸汽 | 进口压力保持不变，流量从大到小变化时，出口压力的偏差值为5~10%。 | 流量保持不变，进口压力从大到小变化时，出口压力偏差值为±5~10%。 |
65 | 2.72 | 17.4 | |||||||
80 | 3.56 | 22.8 | |||||||
100 | 6.14 | 39.3 | |||||||
150 | 12.26 | 78.5 | |||||||
4 | 50 | 6 | 425 | 0.5 | 1.89 | 13.6 | |||
65 | 2.72 | 19.5 | |||||||
80 | 3.56 | 25.5 | |||||||
100 | 6.14 | 44.0 | |||||||
10 | 50 | 15 | 425 | 0.8 | 5.14 | 45.6 | |||
80 | 5.76 | 50.3 | |||||||
100 | 8.96 | 78.8 | |||||||
125 | 14.5 | 110.5 | |||||||
150 | 18.28 | 160.9 | |||||||
200 | 33.38 | 293.36 |

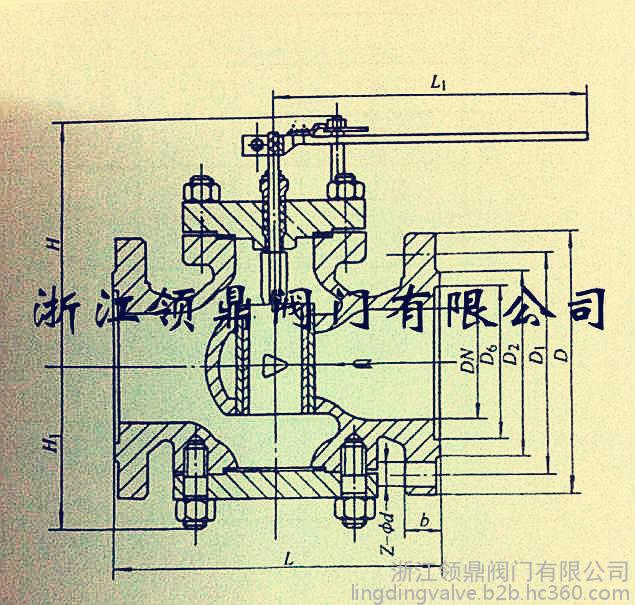

主要尺寸及连接尺寸：
公称压力PN(MPa) | 公称通径DN(mm) | 主要外形尺寸和连接尺寸 | |||||||||||
L | H | H1 | D | D1 | D2 | D6 | b | f | f1 | n | q | ||
2.5 | 50 | 250 | 238 | 165 | 160 | 125 | 100 | 不带凹下部分 | 20 | 3 | 不带凹下部分 | 4 | φ18 |
65 | 260 | 248 | 175 | 180 | 145 | 120 | 22 | 3 | 8 | φ18 | |||
80 | 310 | 267 | 190 | 195 | 160 | 135 | 22 | 3 | 8 | φ18 | |||
100 | 350 | 279 | 210 | 230 | 190 | 160 | 24 | 3 | 8 | φ23 | |||
150 | 450 | 338 | 280 | 300 | 250 | 218 | 30 | 3 | 8 | φ25 | |||
4 | 50 | 250 | 238 | 165 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4 | φ18 |
65 | 260 | 248 | 175 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8 | φ18 | |
80 | 310 | 267 | 190 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8 | φ18 | |
100 | 350 | 279 | 210 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8 | φ23 | |
10 | 50 | 300 | 242 | 170 | 195 | 145 | 115 | 88 | 28 | 3 | 4 | 4 | φ25 |
80 | 380 | 280 | 188 | 230 | 180 | 150 | 121 | 34 | 3 | 4.5 | 8 | φ25 | |
100 | 400 | 280 | 212 | 265 | 210 | 175 | 150 | 38 | 3 | 4.5 | 8 | φ30 | |
150 | 450 | 330 | 268 | 350 | 290 | 250 | 204 | 46 | 3 | 4.5 | 12 | φ34 | |
200 | 550 | 380 | 310 | 430 | 360 | 315 | 260 | 54 | 3 | 4.5 | 12 | φ41 | |
