| 压力环境 | 常压 |
|---|---|
| 工作温度 | 高温 |
| 零部件及配件 | 执行器 |
| 形态 | 柱塞式 |
| 标准 | 国标 |
| 密封形式 | 硬密封型 |
| 材质 | 不锈钢 |
| 公称通径 | 25-150（mm） |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 气动 |
| 适用介质 | 水,空气,油品,氨气,颗粒或含有颗粒的液体 |
| 类型(通道位置) | 二通式 |
| 品牌 | 浙江领鼎 |
| 型号 | ZHYO |
| 加工定制 | 是 |
ZHYO罐底调节阀是一种特殊结构形式的单座调节阀,阀体成Y形,阀体流路流畅,流量大,压降损失小,阀座泄漏量符合ANSIB1G.104标准,调节阀配用HA多弹簧式薄膜执行机构,其结构紧凑;输出力大,该阀最适宜控制容易沉积或含有颗粒的液体。
二、主要技术参数：
阀体：ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2
阀芯：0Cr18Ni12Mo2、司钛莱合金堆焊
阀座：聚四氟乙烯
阀杆、推杆：2Cr13、1Cr18Ni9Ti
波纹膜片：丁晴橡胶夹增强绦纶织物
膜盖：A3
弹簧：60Si2Mn
填料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
三、主要技术参数及性能：
| 公称通径DN(mm) | 25 | 40 | 50 | 65 | 80 | 100 | 150 | |
| 阀座直径(mm) | 40 | 50 | 80 | 80 | 100 | 150 | 200 | |
| 额定流量系数Kv | 14 | 35 | 55 | 95 | 135 | 220 | 720 | |
| 额定行程(mm) | 25 | 40 | 50 | 75 | ||||
| 信号范围Pr(KPa) | 20～100、40～200、80～240、段幅：20～60、60～100 | |||||||
| 气源压力Ps(MPa) | 0.14～0.4 | |||||||
| 固有流量特性 | 快开 | |||||||
| 允许泄漏量 | 硬阀座：10-4×阀额定容量、软阀座：10-7×阀额定容量 | |||||||
| 公称压力PN(MPa) | 1.6、4.0、6.4 | |||||||
| 工作温度t(°C) | 常温型 | -20～200、-40～250、-60～250 | ||||||
| 散热型 | -40～450、-60～450 | |||||||
| 高温型 | 450～560 | |||||||
| 低温型 | -60～100、-100～-200、-200～-250 | |||||||
*本产品性能指标贯彻GB/T4213-92

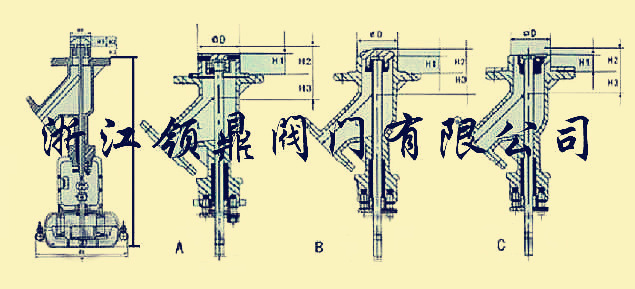

图A 单位：mm
| 公称通径 | φD | H | H1 | H2 | H3 | φK | T | L |
| DN50×80 | 94 | 753 | 47 | 51 | 50 | 250 | 363 | 170 |
| DN65×80 | 94 | 795 | 47 | 51 | 68 | 350 | 363 | 200 |
| DN100×150 | 210 | 1052 | 39 | 78 | 90 | 470 | 520 | 330 |
图B 单位：mm
| 公称通径 | φD | H | H1 | H2 | H3 | L | φK | T |
| DN50×80 | 81 | 753 | 47 | 51 | 50 | 170 | 350 | 363 |
| DN65×80 | 77 | 795 | 47 | 51 | 68 | 200 | 350 | 363 |
| DN80×100 | 179 | 980 | 60 | 64.5 | 67 | 230 | 470 | 520 |
| DN150×200 | 210 | 1052 | 39 | 78 | 90 | 330 | 470 | 520 |
图C 单位：mm
| 公称通径 | φD | H | H1 | H2 | H3 | L | φK | T |
| DN25×40 | 55 | 541 | 20 | 33 | 48 | 130 | 218 | 230 |
| DN40×50 | 80 | 573 | 20 | 33 | 55 | 155 | 218 | 230 |
| DN65×100 | 120 | 680 | 25 | 39 | 68 | 200 | 350 | 363 |
订货须知：
一、①ZHYO罐底调节阀产品名称与型号②ZHYO罐底调节阀口径③ZHYO罐底调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的ZHYO罐底调节阀型号，请按ZHYO罐底调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
