| 结构形式 | 浮动球球阀 |
|---|---|
| 标准 | 国标 |
| 驱动方式 | 电动 |
| 零部件及配件 | 球体 |
| 类型(通道位置) | 直通式 |
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 结构类型 | 浮动球球阀 |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 适用介质 | 水、油、气 |
| 用途 | 截止 |
| 压力环境 | 常压 |
| 品牌 | 志盾 |
| 型号 | Q941F |

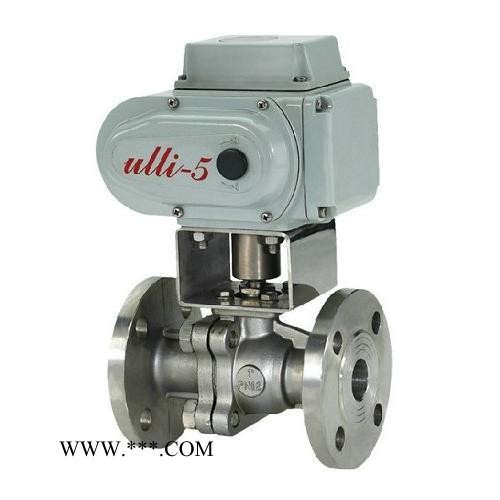

产品型号：Q941F 产品名称：电动法兰球阀 产品特点：该阀和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少。密封性能优越等特点。通常适用于密封要求严格的场合，广泛应用于化工、石油、制药、轻工等行业的自动控制。志盾采用V型通道球体结构与电子式电动执行器配套可实现流量的调节。电动法兰球阀,法兰球阀,电动球阀。
二、电动法兰球阀主要外形和连接尺寸：
| Q941F-16 | ||||||||||
| 通径DN | L | D | K | D1 | n-Φd | b | f | H | W | |
| mm | in | |||||||||
| 15 | 1/2″ | 130 | 95 | 65 | 46 | 4-Φ14 | 14 | 2 | 190 | 196 |
| 20 | 3/4″ | 140 | 105 | 75 | 56 | 4-Φ14 | 16 | 2 | 195 | 196 |
| 25 | 1″ | 150 | 115 | 85 | 65 | 4-Φ14 | 16 | 2 | 210 | 196 |
| 32 | 1 1/4″ | 165 | 135 | 100 | 76 | 4-Φ18 | 18 | 3 | 220 | 196 |
| 40 | 1 1/2″ | 180 | 145 | 110 | 84 | 4-Φ18 | 18 | 3 | 230 | 196 |
| 50 | 2″ | 200 | 160 | 125 | 99 | 4-Φ18 | 20 | 3 | 265 | 196 |
| 65 | 2 1/2″ | 220 | 180 | 145 | 118 | 4-Φ18 | 20 | 3 | 300 | 255 |
| 80 | 3″ | 250 | 195 | 160 | 132 | 8-Φ18 | 20 | 3 | 325 | 255 |
| 100 | 4″ | 280 | 215 | 180 | 156 | 8-Φ18 | 22 | 3 | 350 | 255 |
| 125 | 5″ | 320 | 245 | 210 | 184 | 8-Φ18 | 22 | 3 | 375 | 255 |
| 150 | 6″ | 360 | 280 | 240 | 211 | 8-Φ22 | 24 | 3 | 420 | 255 |
| 200 | 8″ | 400 | 335 | 295 | 266 | 12-Φ22 | 24 | 3 | 460 | 255 |
