| 安装尺寸 | DN50-DN3000 |
|---|---|
| 标准 | 国标 |
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | DN50-DN3000 |
| 规格 | DN50-DN3000 |
| 结构形式 | 杠杆式 |
| 口径 | DN50-DN3000 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 适用介质 | 空气 |
| 用途 | 放料 |
| 零部件及配件 | 手轮 |
| 压力环境 | 低压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 鸥蝶 |
| 型号 | 手动扇形闸门SSF-A DN50-DN3000 |
| 加工定制 | 是 |
1通用名称
腭式闸门又称腭式阀，鄂式阀，腭式卸料阀，电液动腭式闸门，电动腭式闸门，弧形阀，腭式卸灰阀等。
2结构特点

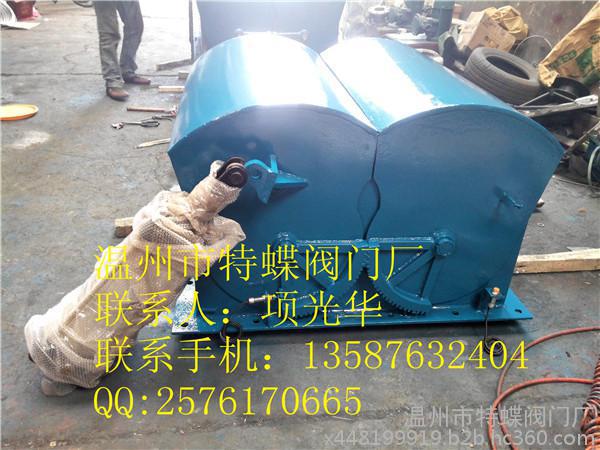

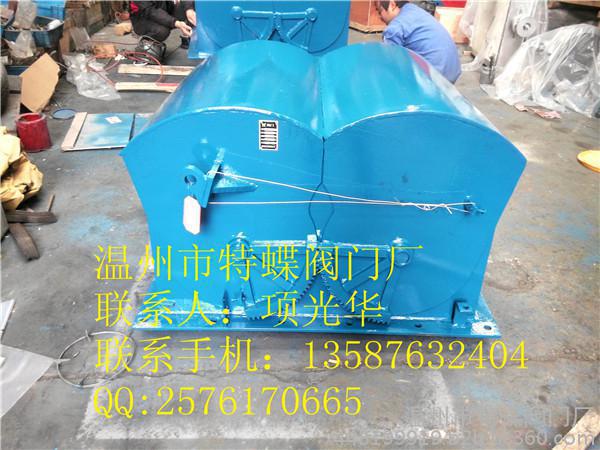

腭式闸门[1] 由本体、扇形闸板、轴、齿轮、密封件、执行机构等部件构成。采用优质碳钢焊接成形，结构独特，运行灵活可靠，无卡阻现象。配用不同的传动装置能满足不同的工况需要。电动式闸门采用带有超载保护装置的电动推杆，可避免烧坏电机，可以远距离操纵或程序控制，往复行程可以精确调节位置自锁。电液动式闸门采用电液推杆，全液压传动，推拉力均可实现无级调速。气动式闸门采用气动推杆，通过配件组合可以远距离操纵或现场控制。
3工作原理
腭式闸门采用电液推杆，全液压传动，推拉力均可实现无级调速。手动或执行机构推动摇杆，使齿轮带动扇形闸板沿轴心旋转，使两个扇形闸板向两边开启，物料随即下落，待接料装置满载后，再由执行机构带动摇杆，使扇形闸板复位，关闭截断下落的物料。
4使用方法
腭式闸门[2] 首先在安装时请注意闸门本体上标明介质流向。两法兰连接时必须加密封垫片，然后均匀锁紧螺栓。其次运行时请辨清扇形闸板开关方向，执行机构请正确接线。最后最重要的就是是在运行时一定要定期给各传动部位加润滑油，为的是延长腭式阀的使用寿命，如果操作不当，会增加腭式阀的磨损度。
5用途
腭式闸门[1] 适用于堆比重≤2. 5t / m3的各类矿石、煤炭、焦炭、灰渣、化工产品等散状物料，广泛应用于建材、冶金、化工、玻璃等行业的仓底卸料。
四、电液动腭式闸门技术参数表
型号 | A | B | C | D | E | F | H | M | N | N×α | n1-φ | n-φ | 功率(KW) |
DEZ-30 | 300 | 400 | 180 | 150 | 100 | 710 | 300 | 320 | 260 | 2×180 | 8-14 | DYT700-180 | 1.10 |
DEZ-40 | 400 | 500 | 240 | 160 | 120 | 740 | 360 | 2×230 | DYT700-240 | ||||
DEZ-50 | 500 | 626 | 290 | 250 | 150 | 765 | 480 | 3×190 | 12-8 | DYT1000-290 | 1.50 | ||
DEZ-60 | 600 | 726 | 340 | 290 | 180 | 790 | 600 | 3×224 | DYT1000-340 | ||||
DEZ-70 | 700 | 850 | 390 | 320 | 220 | 845 | 660 | 4×198 | 16-22 | DYT1750-390 | 2.20 | ||
DEZ-80 | 800 | 950 | 440 | 530 | 240 | 870 | 760 | 4×222 | DYT1750-440 |
