| 安装尺寸 | DN50-DN3000 |
|---|---|
| 标准 | 国标 |
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | DN50-DN3000 |
| 结构形式 | 垂直板式 |
| 口径 | DN50-DN3000 |
| 连接形式 | 对夹 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 适用介质 | 水 |
| 用途 | 放水 |
| 零部件及配件 | 手轮 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 鸥蝶 |
| 型号 | 气动对夹软密封蝶阀D671X-16C DN50-DN3000 |
| 加工定制 | 是 |
D71F对夹式四氟密封蝶阀D371F手动对夹式蝶阀
一、对夹式四氟密封蝶阀产品概述
对夹式四氟密封蝶阀是由不锈钢阀板、阀杆、阀体构成。四氟密封蝶阀适用于温度≤150℃，弱腐蚀或洁净度有一定要求工况，在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
四氟密封蝶阀其主要特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。2、操力矩小，操作方便，省力灵巧。3、可以任何位置安装，维修方便。

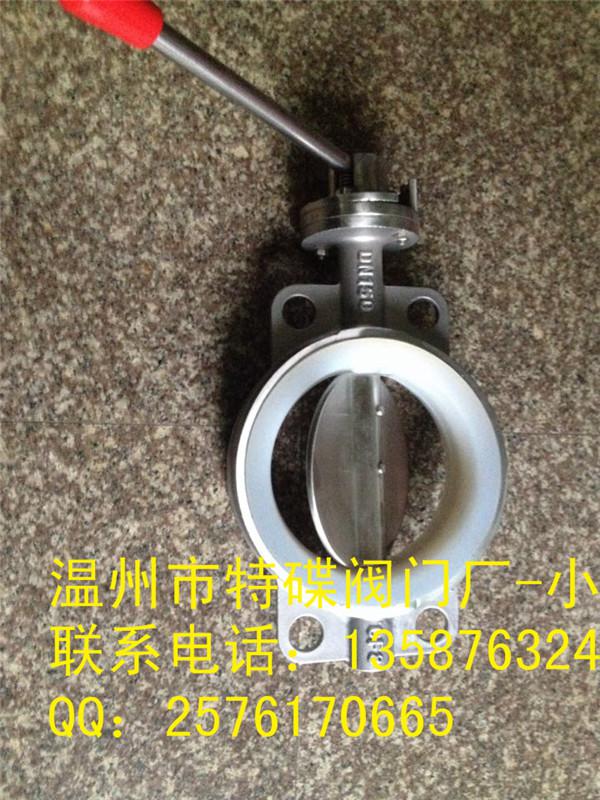

4、密封件可以更换，密封性能可靠达到双向密封零泄漏。5、密封材料耐老化、耐腐蚀，使用寿命长等特点。D371F手动对夹蝶阀(手柄传动)

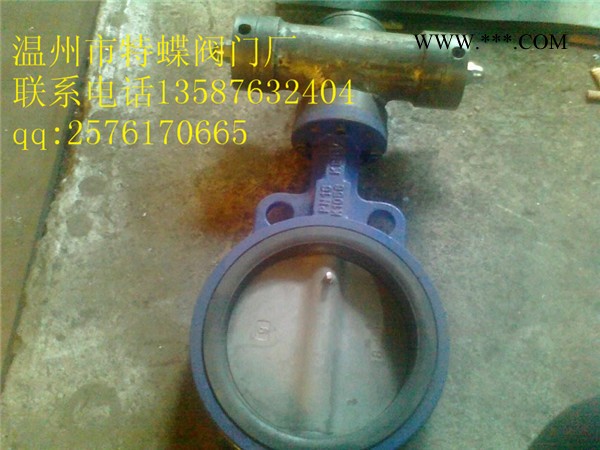

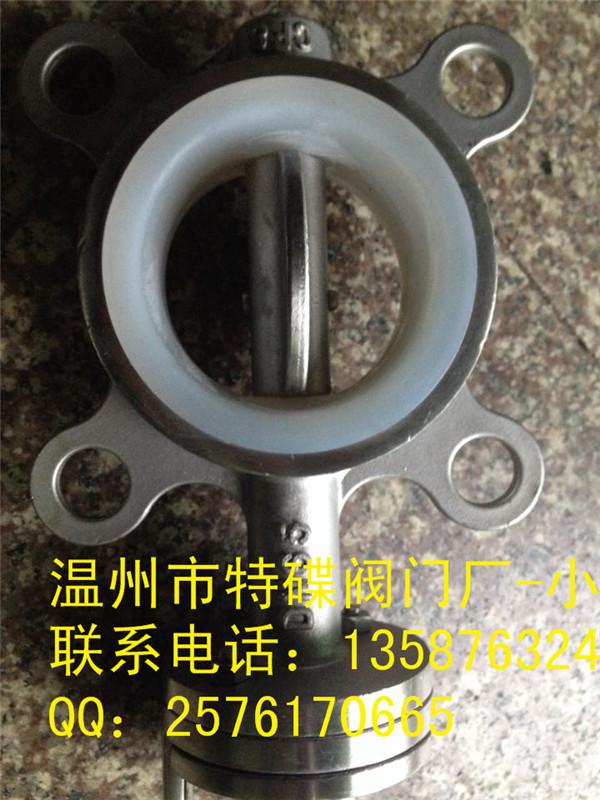

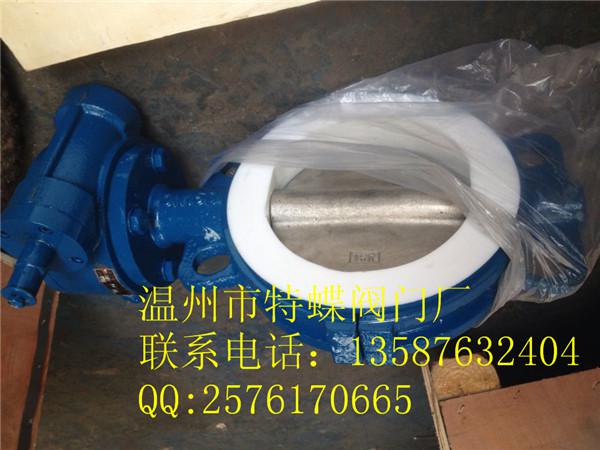

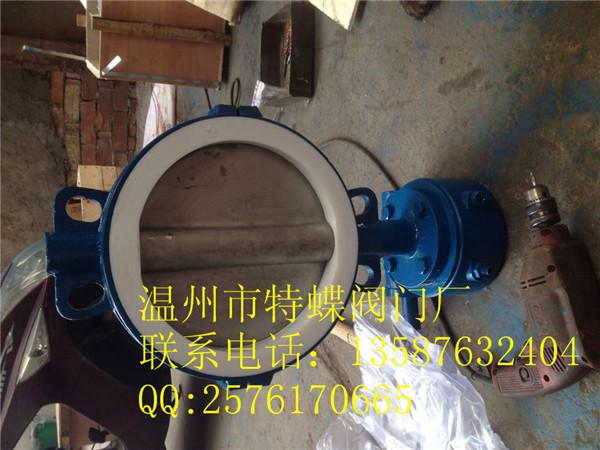

对夹式四氟密封蝶阀(铸铁阀体)对夹式四氟密封蝶阀(不锈钢阀体)
二、对夹式四氟密封蝶阀采用标准
设计标准GB/T12237
法兰连接尺寸GB/T9113.1-2000；GB/T9115.1-2000；JB78
结构长度GB/T12221-1989
压力试验
GB/T13927-1992；JB/T9092-1999
应届生求职季宝典 开启你的职场征途 简历撰写 笔试真题 面试攻略 专业技能指导 公务员专区
三、对夹式四氟密封蝶阀主要技术参数
公称通径DN（mm）50～2000公称压力
PN（MPa）0.61.01.6试验压力
强度试验
0.91.52.4密封试验0.661.11.76气密封试验
0.6
0.6
0.6
适用介质空气、水、污水、蒸气、煤气、油品等。驱动形式
手动、蜗杆蜗轮传动、气传动、电传动。
四、对夹式四氟密封蝶阀主要零件材料
零件名称材料
阀体球墨铸铁、铸钢、合金钢、不锈钢
蝶板铸钢、不锈钢及特殊材料
密封圈各种橡胶、聚四氟阀杆2Cr13、不锈钢填料
O型圈、柔性石墨O
五、对夹式四氟密封蝶阀蝶阀密封材料选用和适用温度
材料品种氯丁橡胶
橡胶
乙丙橡胶
聚四氟乙
烯
硅橡胶
氟橡胶
天然橡胶
尼龙
英语简称CR
NBR
EPDM
PTFESI
VITON
NR
PA
型号代号X或JXA或JAXB或JBF或XC、JCXD或JDXE或JEX1N
耐**高温度82℃93℃150℃232℃
250℃204℃85℃93℃
耐**低温度-40℃-40℃-40℃-268℃-70℃-23℃-20℃-73℃
适用工作温度
0~+80℃-20~+82-40~+125-30~+150-70~+150-23~+150-20~+85-30~+93
六、对夹式四氟密封蝶阀主要外形结构图

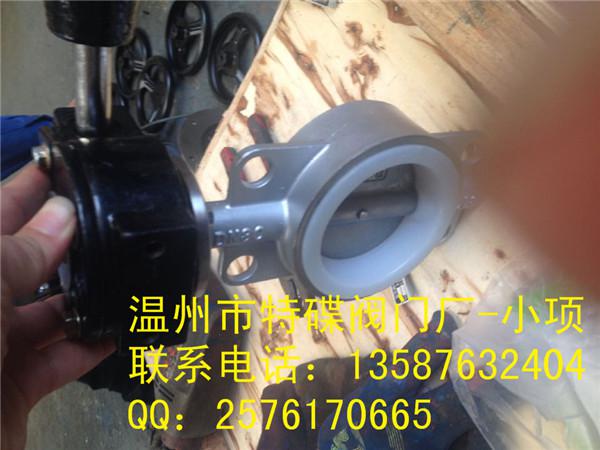

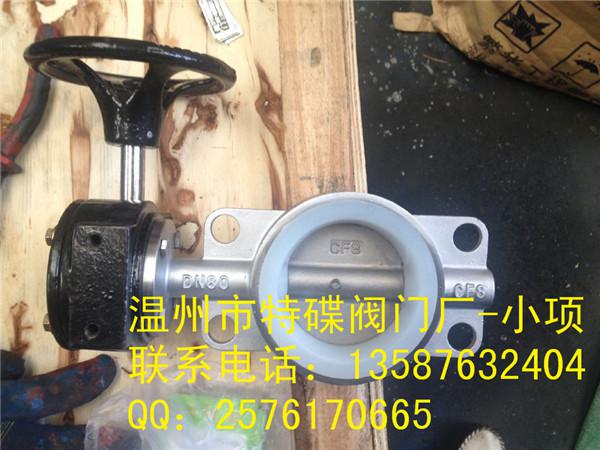

D71F手动对夹蝶阀(蜗轮传动)D371F手动对夹蝶阀(手柄传动)
七、对夹式四氟密封蝶阀主要外形连接尺寸
（1）、D71F-6/10/16外形尺寸公称通径结构长度外形尺寸(参考值)
联系电话：13587632404 小项
