| 规格:g 产品概述1.1产品型号：GSD941W |
1.2产品特点

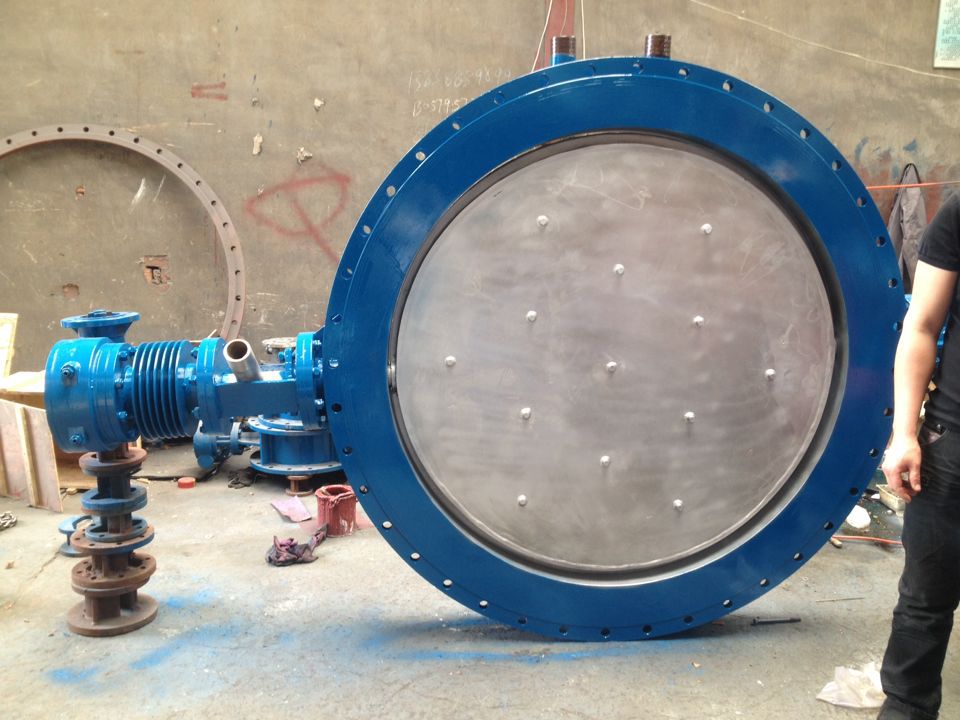

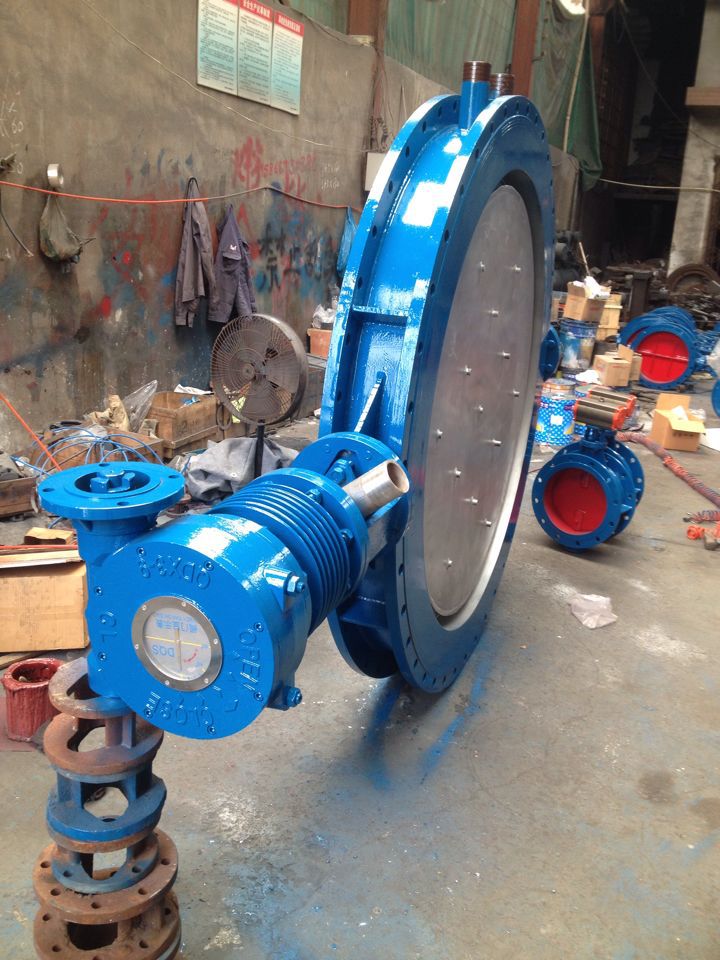

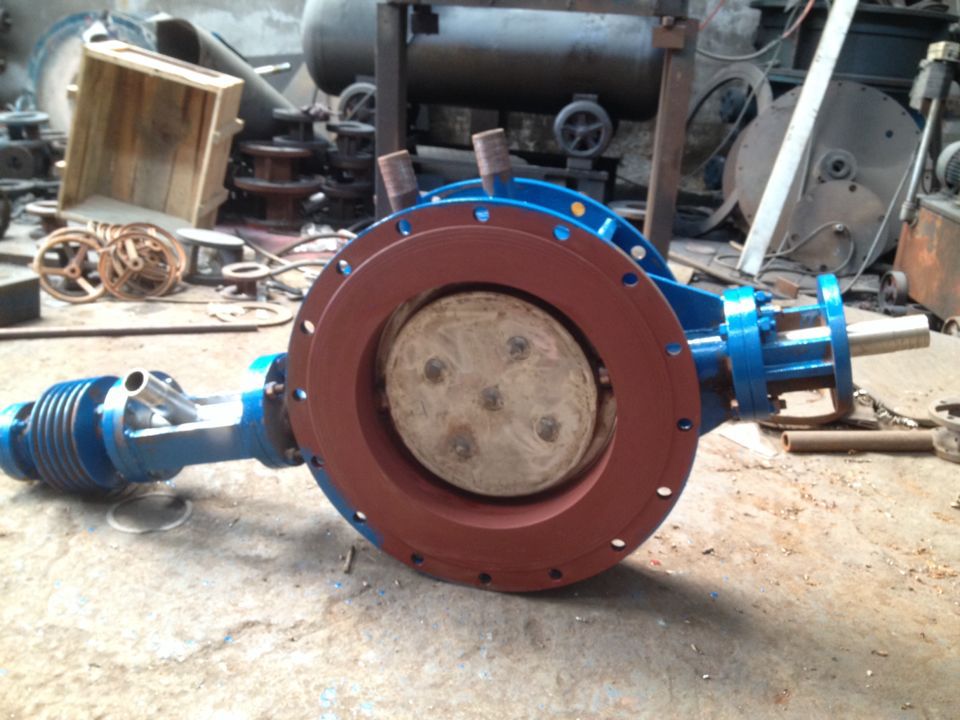

双水冷式超高温蝶阀采用优质碳钢和耐高温合金钢，内腔通水冷却，蝶板采用双层优质耐热高温合金钢，内腔通水冷却，在阀门出口处设有流量开关报警功能，同时在进出口设有二个流量调节阀；可保证蝶阀在高温工况下稳定运行工作，最高工作温度可达1300℃（瞬时温度≤1400℃），具有耗水量少，耐高温，体积小，转动灵活，使用方便的特点。
2产品用途
本系列高温蝶阀广泛应用于冶金，化工，建材，电站等行业中的超高温气体管道中，作为高
温气体介质调节或切断；与各种执行器（电动，气动，蜗轮）配套使用组成不同性能的阀门，可实现远距离控制和自动调节和切断。
3产品的基本信息
3.1产品的电动装置的主要参数
产品型号 | GSD941W-1PK | GSD941W-1PT |
控制特点 | 两位开关型 | 调节型 |
电动装置型号 | Z型 及其他 | ZKJ及其他 |
电压 | 220V 380V AC | 220V 380V AC |
输入信号 | DC0～10（4-20）mA其他 |
3.2产品的性能规范
公称压力 | 0.1MPA | ||||
配管法兰 | GB/T9115 | ||||
额定转角 | 0～90 | ||||
泄漏量 | ≤3% | ||||
适用介质 | 高温烟气 含尘高温气体 | ||||
安装方式 | 水平 垂直 | ||||
工作温度 | P9 | P10 | P11 | P12 | P13 |
≤950℃ | ≤1050℃ | ≤1150℃ | 1250℃ | ≤1350℃（瞬时温度≤1400℃） | |
3.3产品的零件材质
阀体 | 优质碳钢内加加耐高温合金钢隔热层 |
阀板 | 双层优质耐热合金钢（可据用户设计温度而定） |
阀轴 | 优质耐高热合金钢 |
填料 | 石墨 |
3.4产品冷却水进出水管连接尺寸表
3.5产品外形及连接尺寸
4产品的安装使用
1， 用户在进出口处的两个流量调节阀进行调节进口处的进水量，使出口处水温≤60～80℃，并调节出口的水流速大于进口处的流速，同时在阀门使用前确保阀板内腔注满水。
2， 确保冷却水足够循环，当流量开关报警时必须及时处理。
3， 当手动操作时，不得在手轮上再增加辅助杠杆，手轮顺时针旋转为阀开，反之为阀关。
4， 本阀可水平或垂直安装，但阀轴应处于水平位置，非水平安装请注明夹角，本阀可按使用要求设计制造，电动装置不允许做起吊用，并严禁碰撞。
5， 确保进出水管道系统畅通，同时出水管应高出阀门位置。
6， 电动执行机构技术参数及原理接线图请参阅电动执行机构说明书。
需附件请注明（伺服放大器，电动操作器，控制箱，配法兰等）
注：冷却水为0.3MPA软化水，水温≤30℃，冷却水消耗量为（0.01～0.03）DNm3/h.
