| 安装尺寸 | DN50-DN3000 |
|---|---|
| 标准 | 国标 |
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | DN50-DN3000 |
| 结构形式 | 偏置板式 |
| 口径 | DN50-DN3000 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 适用介质 | 水 |
| 用途 | 截止 |
| 零部件及配件 | 手轮 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 欧蝶 |

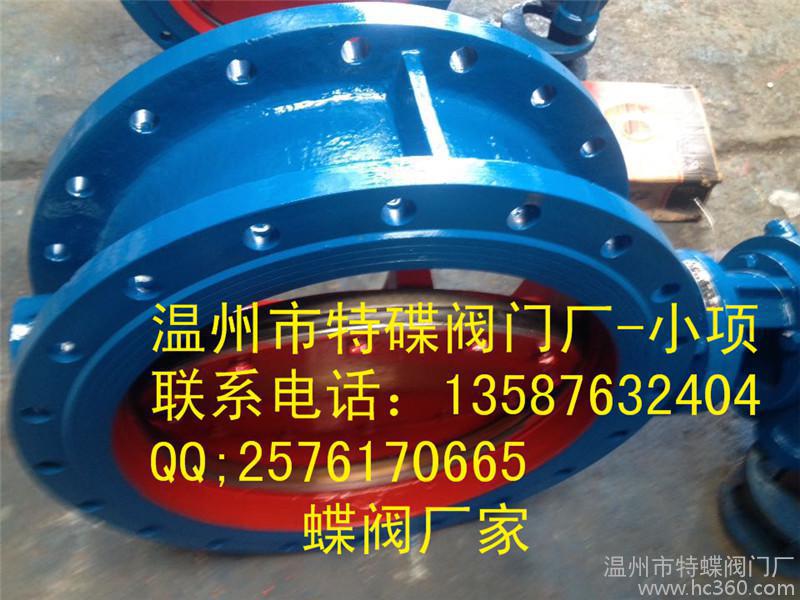

| 型号 | 法兰偏心软密封蝶阀D343X-16C DN50-DN3000 |
| 加工定制 | 是 |
| 加工定制:是 | 材质:铸钢/球墨/不锈钢/铸铁等 |
| 连接形式:法兰 | 结构形式:垂直板式 |
| 适用介质:水‘油’烟、一切具有腐蚀性 | 压力环境:0.6/1.0/1.6/2.5 |
| 工作温度:常温/低温/高温 | 标准:国标/非标 |
| 流动方向:单向 | 驱动方式:手动/气动/液动/涡轮/手动 |
| 零部件及配件:阀体/阀杆/手轮/阀瓣等 | 用途:截留/缓闭等多用 |
| 类型(通道位置):直通式 | 口径:DN50-DN3000 |
| 公称通径:MM | 安装尺寸:MM |
| 规格:个 |
软密封蝶阀
编辑
软密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。新型高寿命不锈钢蝶阀的特点以及蝶阀在使用过程中存在问题，本类阀门在管道中一般应当水平安装。软密封蝶阀根据连接方式可分为法兰式软密封蝶阀，对夹式软密封蝶阀，焊接式软密封蝶阀。
目录
1简介
2使用过程中存在的问题
3主要零件的材质
4材料选用和适用温度
5分类
? 结构形式
? 密封面材质
? 密封形式
? 工作压力
? 工作温度
? 连接方式
6特点
7硬、软密封的区别
1简介编辑
软密封蝶阀作为一种用来实现管路系统切断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。

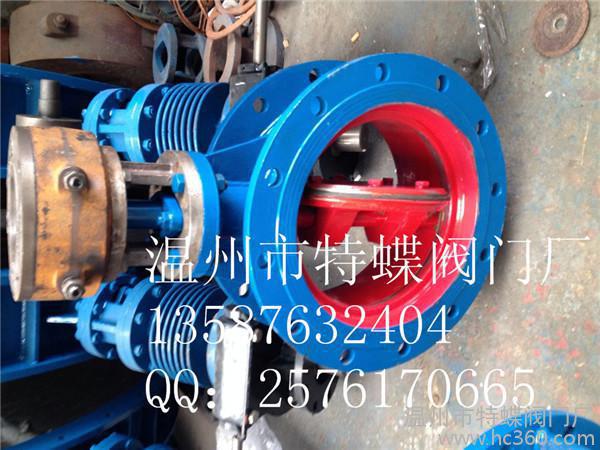

涡轮软密封蝶阀
2使用过程中存在的问题编辑
一、由于多层软硬叠式密封圈固定在阀板上，当阀板常开状态时介质对其密封面形成正面冲刷，金属片夹层中的软密封带受冲刷后，直接影响密封性能。
二、受结构条件的限制该结构不适应做通径DN200以下阀门，原因是阀板整体结构太厚，流阻大。
三、因三偏心结构的原理，阀板的密封面与阀座之间的密封是靠传动装置的力矩使阀板压向阀座。正流状态时，介质压力越高密封挤压越紧。当流道介质逆流时随着介质压力的增大阀板与阀座之间的单位正压力小于介质压强时，密封开始泄漏。
高性能软密封蝶阀，其特征在于：所述阀座密封圈由软性T形密封环两侧多层不锈钢片组成。
阀板与阀座的密封面为斜圆锥结构，在阀板斜圆锥表面堆焊耐温、耐蚀合金材料；固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形，解决了阀门在双向互换的介质输送过程中存在的密封问题。
采用软性T型两侧多层不锈钢片组成密封圈，具有金属硬密封和软密封的双重优点，无论在低温和高温情况下，均具有零渗漏的密封性能。试验证明池正流状态（介质流动方向与蝶板转动方向相同）时，密封面的压力是传动装置的力矩和介质压力对阀板的作用产生的。正向介质压力增大时阀板斜圆锥表面与阀座密封面挤压越紧，密封效果越好。
当逆流状态时，阀板与阀座之间的密封靠驱动装置的力矩使阀板压向阀座。随着反向介质压力的增大，阀板与阀座之间的单位正压力小于介质压强时，调节环的弹簧在受载后所储存的变形能补偿阀板与阀座密封面的紧压力起到自动补偿作用。
因此本实用新型不像现有的技术那样，在阀板上安装软硬多层密封圈，而是直接安装在阀体上，在压板和阀座中间增设调节环是十分理想的双向硬密封方式。它将可取代闸阀、及球形阀。
3主要零件的材质编辑
零件名称 | 材料 |
阀体 | 各种橡胶、聚四氟 |
蝶板 | 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
密封圈 | 球墨铸钢、铸钢、合金钢、不锈钢 |
阀杆 | 2Cr13、不锈钢 |
填料 | O型圈、柔性石墨O |
4材料选用和适用温度编辑
材料品种 | 氯丁橡胶 | 橡胶 | 乙丙橡胶 | 聚四氟乙烯 | 硅橡胶 | 氟橡胶 |
代号 | X或or J | XA或or JA | XB或or JB | XC、JC或or F | XD或or JD | XE或or JE |
耐最高温度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
耐最低温度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
适用工作温度 | ≤65℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |
5分类编辑
结构形式
按结构形式分类
(1)中心密封蝶阀
(2)单偏心密封煤阀
(3)双偏心密封蝶阀
(4)三偏心密封跺阀
密封面材质
按密封面材质分类
(1)软密封蝶阀。
1)密封副由非金属软质材料对非金属软质材料构成。
2)密封副由金属硬质材料对非金属软质材料构成。
(2)金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。
密封形式
按密封形式分类
(1)强制密封蝶阀
1)弹性密封蝶阀。密封比压由阀门关闭时阀板挤压阀座，阀座或阀板的弹性产生
2)外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生
(2)充压密封蝶阀。密封比压由阀座或阀板上的弹件密封元件充压产生
(3)自动密封蝶阀。密封比压由介质压力自动产生。
工作压力
按工作压力分类
(1)真空蝶阀。工作压力低于标堆大气历的蝶阀。
(2)低压蝶阀。公称压力PN<1．6MPa的蝶阀。
(3)中压蝶阀。公称压力PN为2．5--6．4MPa的蝶阀。
(4)高压碟阀。公称压力PN为10。0--80．0MPa的蝶阀。
(5)超高压蝶阀。公称压力PN>100MPa的蝶阀。
工作温度
按工作温度分类
(1)高温蝶阀。t>450 C的蝶阀
(2)中温碟阀。120 C
(3)常温蝶阀。一40C
(4)低温蝶阀。一100
(E)超低温蝶阀。t<一100 C的蝶阀
连接方式
按连接方式分类
(1)对夹式蝶阀
(2)法兰蝶阀
(3)支耳式蝶阀
(4)焊接式蝶阀
6特点编辑
1、小巧轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单、紧凑，操作扭矩小，90度回转开启迅速。
3、流量特性趋直线，调节性能好。
4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
5、密封件可更换，且密封可靠达到双向密封。
6、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
7、该阀可设计成法兰连接和对夹连接。
8、驱动方式可选择手动、电动或气动。
7硬、软密封的区别编辑
硬密封蝶阀：密封副的两侧均是金属材料或较硬的其它材料的被称为"硬密封".这种密封的密封性能较差,但耐高温,抗磨损,机械性能好.如:钢+钢;钢+铜;钢+石墨;钢+合金钢;(这里的钢也可能是铸铁,铸钢,合金钢也可能是堆焊,喷涂的合金).
软密封蝶阀：密封副的两侧一侧是金属材料,另一侧是有弹性的非金属材料的被称为"软密封".这种密封的密封性能较好,但不耐高温,易磨损,机械性较差.如:钢+橡胶;钢+四氟[wiki]聚乙烯[/wiki];等转子泵.
软密封蝶阀的优点是密封性能好，缺点是容易老化、磨损、使用寿命短。
硬密封蝶阀使用寿命长，但是密封性相对比软密封差。
