| 安装尺寸 | DN200-DN3000 |
|---|---|
| 标准 | 国标 |
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | DN200-DN3000 |
| 规格 | DN50-DN3000 |
| 结构形式 | 斜板式 |
| 口径 | DN200-DN3000 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 电子 |
| 适用介质 | 水 |
| 用途 | 疏水 |
| 零部件及配件 | 执行器 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 鸥碟 |
| 型号 | 对夹软密封蝶阀 气动扇形盲板阀 电动扇形眼镜F943X2.5DN200-DN3000 |
| 加工定制 | 是 |
| 加工定制:是 | 材质:铸铁 |
| 连接形式:法兰 | 结构形式:斜板式 |
| 适用介质:空气 | 压力环境:常压 |
| 工作温度:常温 | 标准:国标 |
| 流动方向:单向 | 驱动方式:水力控制 |
| 零部件及配件:定位器 | 用途:锁闭 |
| 类型(通道位置):直角式 | 口径:DN1500 |
| 公称通径:1500 | 安装尺寸:3.5 |
| 规格:DN1500 |

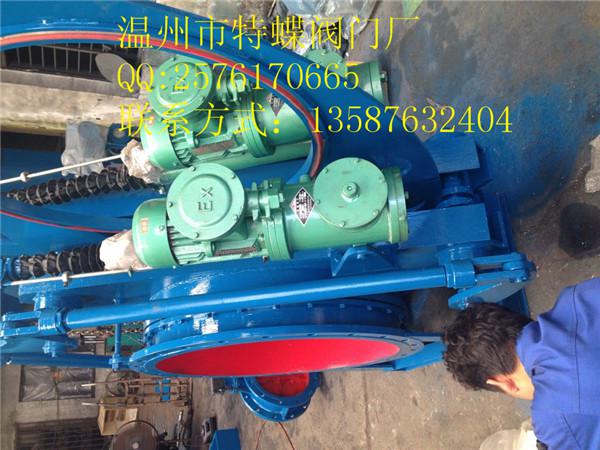

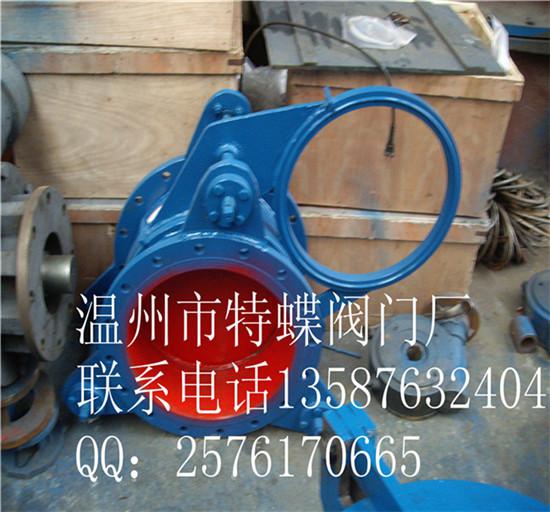

作为煤气系统安全可靠隔断装置,操作方式可配电动、气动、液动、电液动。
液动扇形盲板阀
F743X-1.5/2.5
一、结构简图
二、阀门组成及动作原理
液动扇形盲板阀由左、右阀体、伸缩机构、扇形阀板及驱动阀板的液压缸Ⅰ和夹紧、松开用的液压缸Ⅱ组成。关阀：液压缸Ⅱ动作，密封副脱开，然后液压缸Ⅰ动作，扇形阀板由开到关，关到位后，液压缸Ⅱ再反方向动作，密封副夹紧，关阀结束。开阀则反之。
三、主要外形及连接尺寸
DN | L | D | D1 | n-d0 | B | B | H1 | H2 | E | F | G | n-d1 | 液压缸 接口尺寸 | 参考重量(Kg) |
500 | 600 | 645 | 600 | 20-22 | 20 | 740 | 680 | 510 | / | / | / | / | M18×1.5 | 660 |
600 | 630 | 755 | 705 | 20-26 | 20 | 900 | 850 | 500 | / | / | / | / | M18×1.5 | 975 |
700 | 630 | 860 | 810 | 24-26 | 20 | 1050 | 960 | 533 | 910 | 455 | / | 4-18 | M18×1.5 | 1100 |
800 | 630 | 975 | 920 | 24-30 | 20 | 1180 | 1100 | 590 | 910 | 455 | / | 4-18 | M18×1.5 | 1360 |
900 | 800 | 1075 | 1020 | 24-30 | 20 | 1300 | 1300 | 775 | 1000 | 520 | 150 | 8-18 | M22×1.5 | 2100 |
1000 | 800 | 1175 | 1120 | 28-30 | 20 | 1450 | 1500 | 882 | 1300 | 600 | 190 | 8-18 | M22×1.5 | 2600 |
1200 | 850 | 1375 | 1320 | 32-30 | 26 | 1650 | 1670 | 932 | 1400 | 850 | / | 4-30 | M27×2 | 3492 |
1400 | 850 | 1575 | 1520 | 36-30 | 26 | 1995 | 1925 | 1035 | 1210 | 760 | 190 | 8-33 | M27×2 | 4250 |
1600 | 850 | 1790 | 1730 | 40-30 | 26 | 2250 | 2320 | 1140 | 1430 | 760 | 170 | 8-33 | M27×2 | 4870 |
注：Ⅰ.液压缸所需工作油压为6.3MPa,配套液压站供油量须可调，以控制阀门启闭速度； Ⅱ.根据用户需要，本阀可配带液压站、电控箱等,但须在合同中注明。
四、附件参数（订货时，请在合同中详细注明）
电 源 附 件 | 接近开关 | 行程开关 |
DC 24V | J4-D5B1（三线常开） | 3SE3 120-1CA 8077/1（防爆） |
AC220V（50Hz） | J4-A5A1（两线常开） |
