| 安装尺寸 | DN50-DN3000 |
|---|---|
| 标准 | 国标 |
| 材质 | 铸钢 |
| 工作温度 | 常温 |
| 公称通径 | DN50-DN3000 |
| 结构形式 | 斜板式 |
| 口径 | DN50-DN3000 |
| 连接形式 | 焊接 |
| 流动方向 | 单向 |
| 驱动方式 | 电子 |
| 适用介质 | 液化气 |
| 用途 | 流量控制 |
| 零部件及配件 | 执行器 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 特蝶 |
| 型号 | 气动盲板阀 电动 眼镜阀 F943X-2.5C DN50-DN3000 |
| 加工定制 | 是 |
| 加工定制:是 | 材质:铸铁 |
| 连接形式:法兰 | 结构形式:斜板式 |
| 适用介质:空气 | 压力环境:常压 |
| 工作温度:常温 | 标准:国标 |
| 流动方向:单向 | 驱动方式:水力控制 |
| 零部件及配件:定位器 | 用途:锁闭 |
| 类型(通道位置):直角式 | 口径:DN1500 |
| 公称通径:1500 | 安装尺寸:3.5 |
| 规格:DN1500 |
作为煤气系统安全可靠隔断装置,操作方式可配电动、气动、液动、电液动。

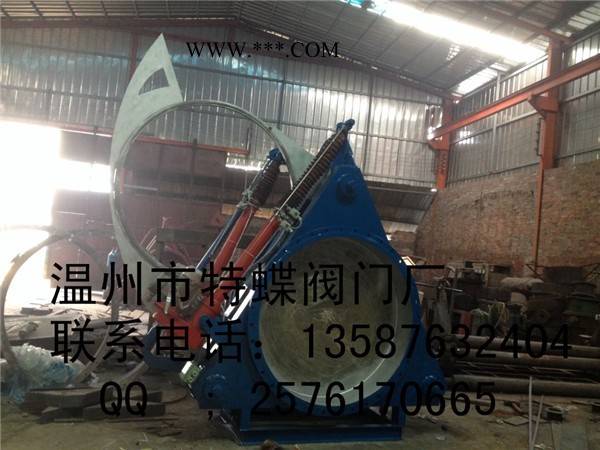

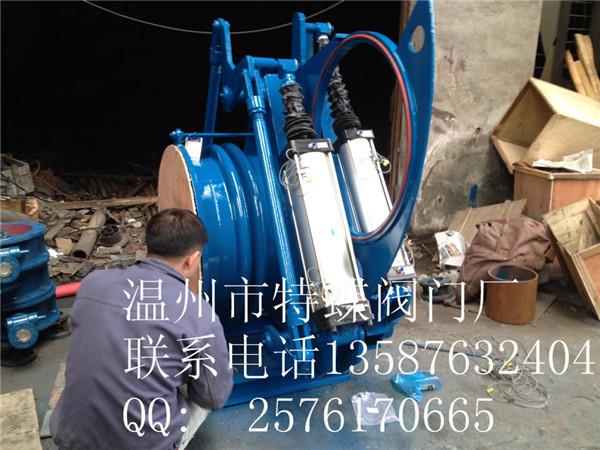

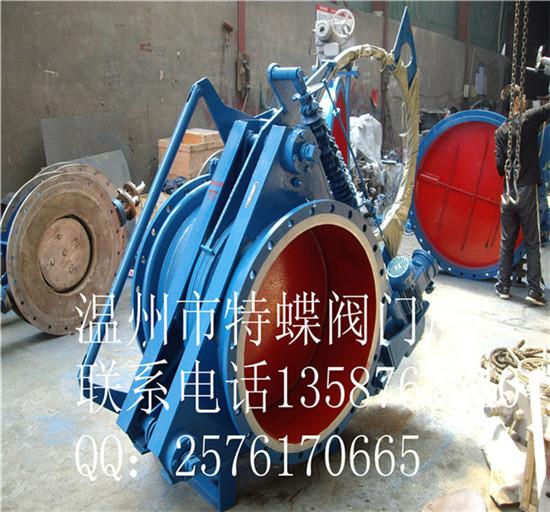

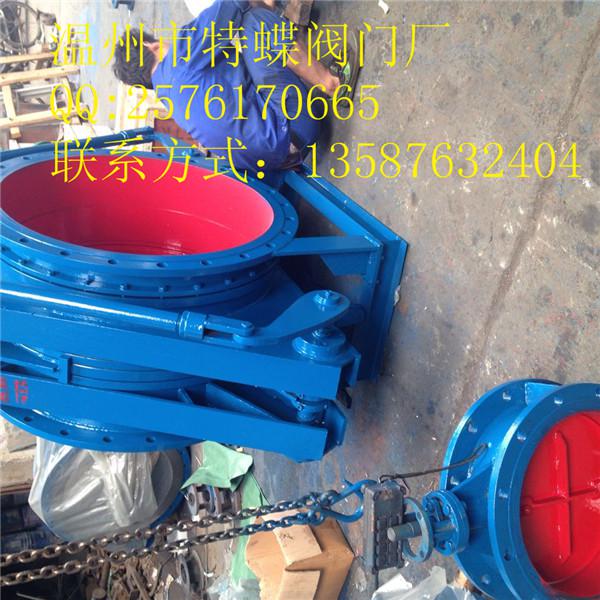

扇形盲板阀 ，电动推杆眼镜阀
F343X-1.5/2.5
一、结构简图
二、阀门组成及动作原理
液动扇形盲板阀由左、右阀体、伸缩机构、扇形阀板及驱动阀板的液压缸Ⅰ和夹紧、松开用的液压缸Ⅱ组成。关阀：液压缸Ⅱ动作，密封副脱开，然后液压缸Ⅰ动作，扇形阀板由开到关，关到位后，液压缸Ⅱ再反方向动作，密封副夹紧，关阀结束。开阀则反之。
三、主要外形及连接尺寸
DN | L | D | D1 | n-d0 | B | B | H1 | H2 | E | F | G | n-d1 | 液压缸 接口尺寸 | 参考重量(Kg) |
500 | 600 | 645 | 600 | 20-22 | 20 | 740 | 680 | 510 | / | / | / | / | M18×1.5 | 660 |
600 | 630 | 755 | 705 | 20-26 | 20 | 900 | 850 | 500 | / | / | / | / | M18×1.5 | 975 |
700 | 630 | 860 | 810 | 24-26 | 20 | 1050 | 960 | 533 | 910 | 455 | / | 4-18 | M18×1.5 | 1100 |
800 | 630 | 975 | 920 | 24-30 | 20 | 1180 | 1100 | 590 | 910 | 455 | / | 4-18 | M18×1.5 | 1360 |
900 | 800 | 1075 | 1020 | 24-30 | 20 | 1300 | 1300 | 775 | 1000 | 520 | 150 | 8-18 | M22×1.5 | 2100 |
1000 | 800 | 1175 | 1120 | 28-30 | 20 | 1450 | 1500 | 882 | 1300 | 600 | 190 | 8-18 | M22×1.5 | 2600 |
1200 | 850 | 1375 | 1320 | 32-30 | 26 | 1650 | 1670 | 932 | 1400 | 850 | / | 4-30 | M27×2 | 3492 |
1400 | 850 | 1575 | 1520 | 36-30 | 26 | 1995 | 1925 | 1035 | 1210 | 760 | 190 | 8-33 | M27×2 | 4250 |
1600 | 850 | 1790 | 1730 | 40-30 | 26 | 2250 | 2320 | 1140 | 1430 | 760 | 170 | 8-33 | M27×2 | 4870 |
注：Ⅰ.液压缸所需工作油压为6.3MPa,配套液压站供油量须可调，以控制阀门启闭速度； Ⅱ.根据用户需要，本阀可配带液压站、电控箱等,但须在合同中注明。
四、附件参数（订货时，请在合同中详细注明）
电 源 附 件 | 接近开关 | 行程开关 |
DC 24V | J4-D5B1（三线常开） | 3SE3 120-1CA 8077/1（防爆） |
AC220V（50Hz） | J4-A5A1（两线常开） |
QQ:2576170665 项先生
目录
1眼镜阀产品概述
2眼镜阀结构特点
3眼镜阀性能参数
4眼镜阀主要外形连接尺寸
1眼镜阀产品概述编辑
眼镜阀与其他在管路中做绝对切断的阀门设备比较，具有结构新颖、重量轻、体积小、操作方便、动作迅速、切断气体性能绝对可靠的特点。
2眼镜阀结构特点编辑
盲板阀（眼镜阀）是一种手、电动或气、液动切断气体介质的闸板阀，一般分为电动盲板阀、液动盲板阀、封闭式插板阀、电动敞开式盲板。
结构：盲板阀由左、右阀体、伸缩机构、扇形阀板及驱动阀板的电动推杆Ⅰ和夹紧、松开的电动推杆Ⅱ组成。
电动推杆盲板阀
盲板阀特点原理：盲板阀共有三个驱动装置，其中有两个手动夹紧或松开装置，一个为使闸板开通或者关闭的电动装置，在开或关闸板中，首先松开两个手动装置，而后再启动电动装置，以达到闸板开或关的目的(特别注意：两个手动装置不松开，不得开启电动装置)，闸板开或关完成后，再将两个手动装置夹紧，管道方能进行工作。
3眼镜阀性能参数编辑
公称压力MPa | 0.25 | 0.15 | 0.10 | 0.05 |
密封试验压力MPa | 0.275 | 0.165 | 0.11 | 0.055 |
强度试验压力MPa | 0.40 | 0.225 | 0.15 | 0.075 |
适用温度℃ | 定亲橡胶 | 硅橡胶 | 氟橡胶 |
|
<120℃ | <250℃ | <300℃ |
| |
适用介质 | 煤气等 | |||
采用标准 | 连接法兰尺寸符合JB/T81-94标准，检测方法符合GB/T13927-92标准 | |||
主要零部件材料 | 阀体、闸板为碳钢；连接轴、伸缩器为碳钢或不锈钢；密封圈为橡胶 | |||
4眼镜阀主要外形连接尺寸编辑
DN | D | D1 | b | n-φd | 长系列 L |
200 | 320 | 280 | 14 | 8-φ18 | 500 |
250 | 375 | 335 | 14 | 12-φ18 | 500 |
300 | 440 | 395 | 16 | 12-φ22 | 500 |
350 | 490 | 445 | 16 | 12-φ22 | 500 |
400 | 540 | 495 | 16 | 16-φ22 | 600 |
450 | 595 | 550 | 20 | 16-φ22 | 600 |
500 | 645 | 600 | 20 | 20-φ22 | 600 |
600 | 755 | 705 | 20 | 20-φ26 | 600 |
700 | 860 | 810 | 20 | 24-φ26 | 600 |
800 | 975 | 920 | 22 | 24-φ30 | 600 |
900 | 1075 | 1020 | 22 | 24-φ30 | 630 |
1000 | 1175 | 1120 | 22 | 28-φ30 | 630 |
1200 | 1375 | 1320 | 22 | 32-φ30 | 750 |
1400 | 1575 | 1520 | 26 | 36-φ30 | 750 |
1500 | 1675 | 1620 | 26 | 36-φ30 | 750 |
1600 | 1790 | 1730 | 26 | 40-φ30 | 750 |
1800 | 1990 | 1930 | 26 | 44-φ30 | 750 |
2000 | 2190 | 2130 | 26 | 48-φ30 | 750 |
