| 安装尺寸 | DN50-DN3000 |
|---|---|
| 标准 | 国标 |
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | DN50-DN3000 |
| 结构形式 | 垂直板式 |
| 口径 | DN50-DN3000 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 电子 |
| 适用介质 | 液化气 |
| 用途 | 流量控制 |
| 零部件及配件 | 执行器 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 鸥蝶 |
| 型号 | 电动加长杆偏心软密封蝶阀D943X-16CDN50-DN3000 |
| 加工定制 | 是 |
| 加工定制:是 | 材质:铸钢/不锈钢 |
| 连接形式:法兰/对夹 | 结构形式:偏置板式 |
| 适用介质:水/空气/粉尘 | 压力环境:常压 |
| 工作温度:120-1000 | 标准:国标 |
| 流动方向:单向 | 驱动方式:手动/气动/电动 |
| 零部件及配件:执行器 | 用途:流量控制 |
| 类型(通道位置):直通式 | 口径:50-3000 |
| 公称通径:MM | 安装尺寸:MM |
| 规格:台 |
『加长杆蝶阀』专业生产厂家，由本厂自主研发生产的【蝶阀】质量可靠、价格合理、售后服务完善。『加长杆蝶阀』适用于各种轻重工业及楼宇管道。能恩品质，全球共享 ! 【蝶阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
【蝶阀】主要特点：（1）启闭方便迅速、省力、流体阻力小，可以经常操作。（2）结构简单，体积小，重量轻。（3）可以运送泥浆，在管道口积存液体最少。（4）低压下，可以实现良好的密封。（5）调节性能好。【蝶阀】安装提示：（1）在安装时，阀瓣要停在关闭的位置上。（2）开启位置应按蝶板的旋转角度来确定。（3）带有旁通阀的蝶阀，开启前应先打开旁通阀。（4）应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。

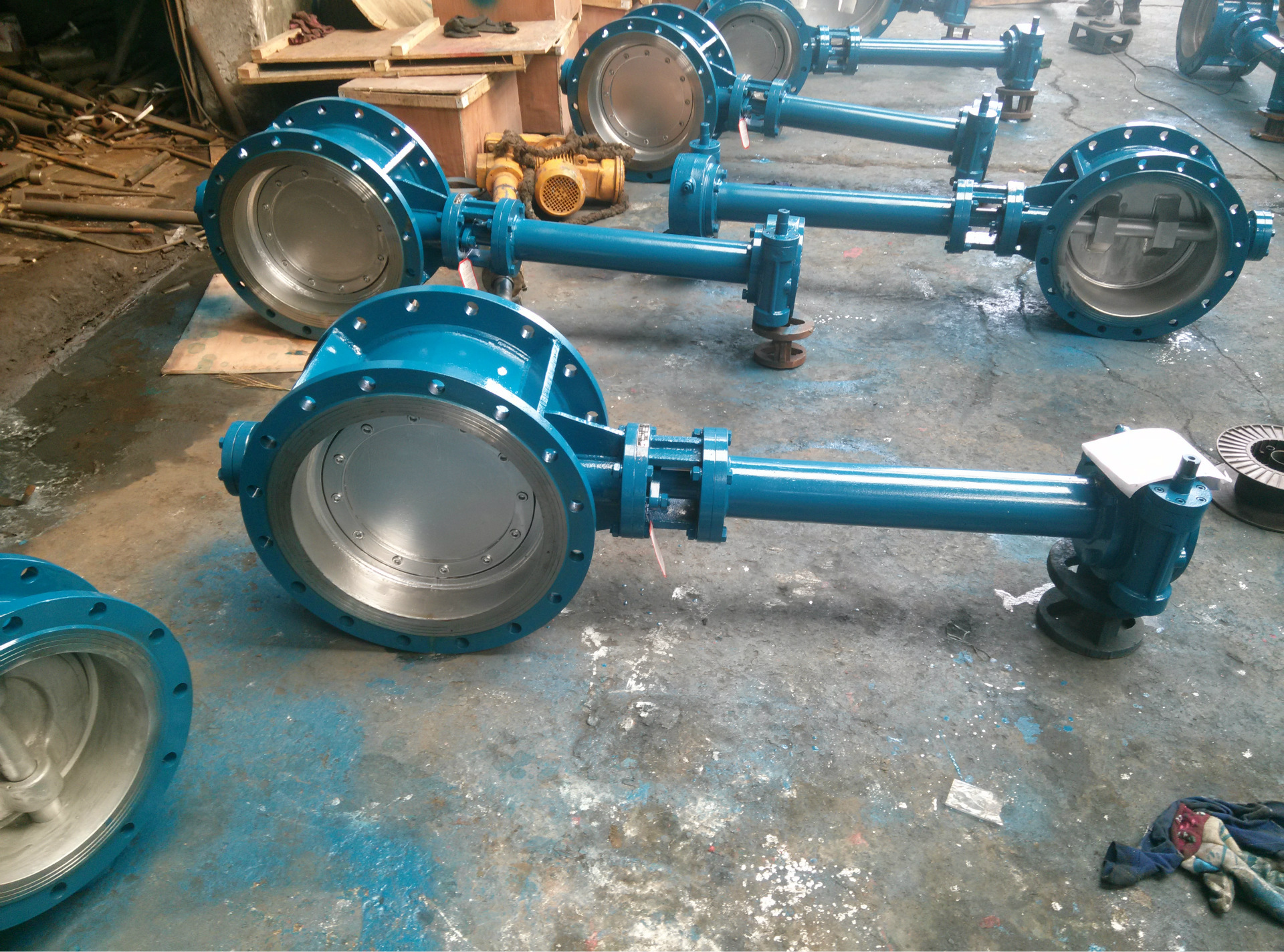

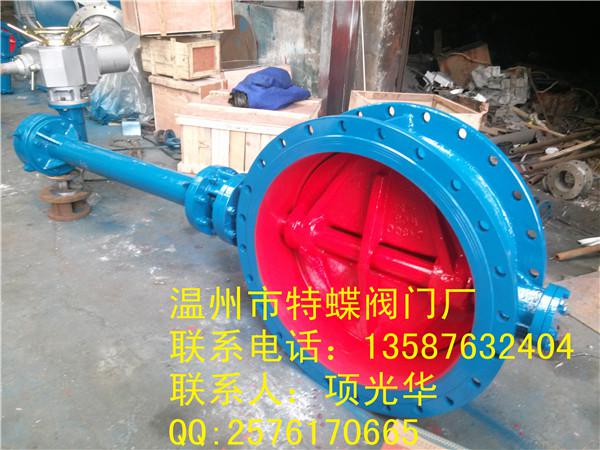

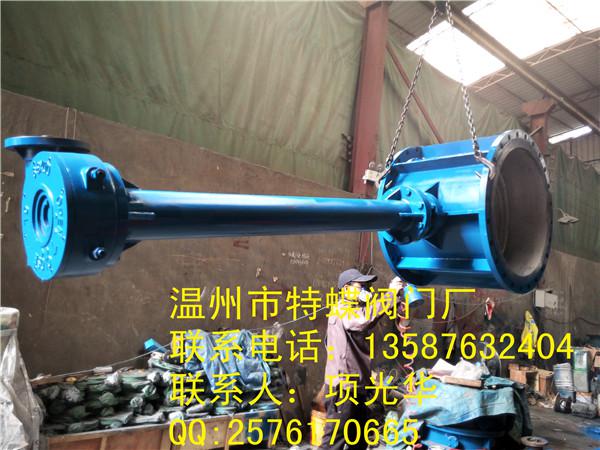

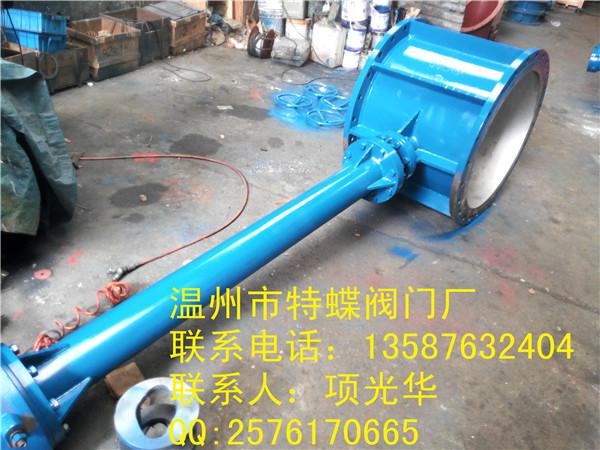

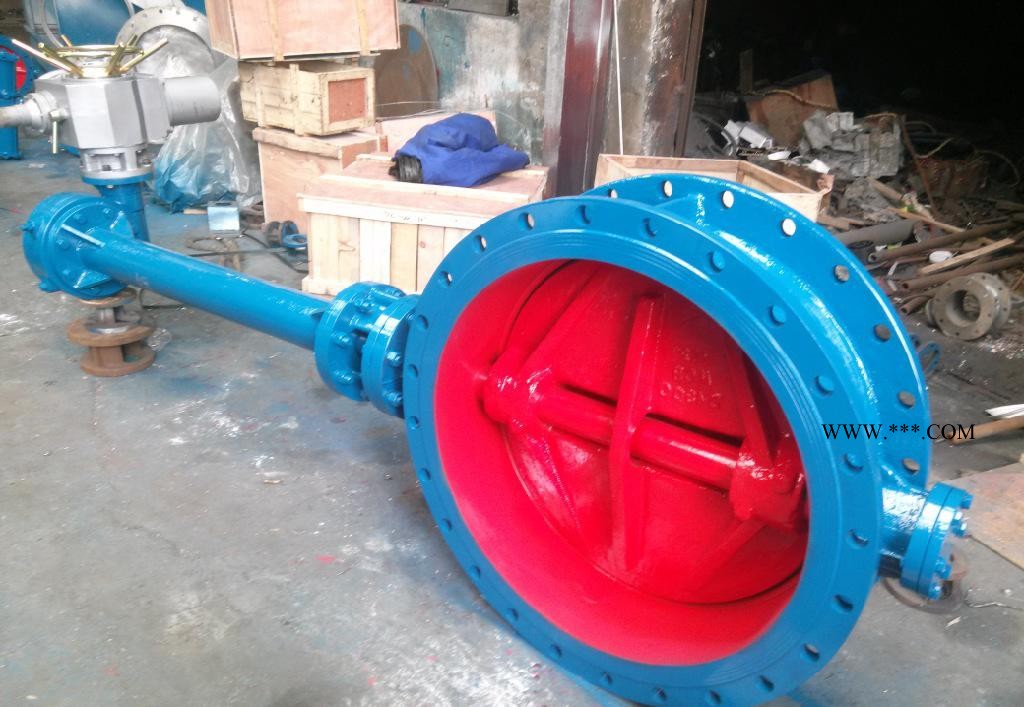

加长杆蝶阀概述：
加长杆蝶阀适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
公称通径 | DN（mm） | 50～800 | ||
公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
密封试验 | 0.66 | 1.1 | 1.76 | |
气密封试验 | 0.6 | 0.6 | 0.6 | |
适用介质 | 空气、水、污水、蒸气、煤气、油品等。 | |||
驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动。 | |||
零件名称 | 材料 | |||
阀体 | 球墨铸铁、铸钢、合金钢、不锈钢 | |||
蝶板 | 铸钢、不锈钢及特殊材料 | |||
密封圈 | 各种橡胶、聚四氟 | |||
阀杆 | 2Cr13、不锈钢 | |||
填料 | O型圈、柔性石墨O | |||
蝶阀密封材料选用和适用温度
材料品种 | 氯丁橡胶 | 橡胶 | 乙丙橡胶 | 聚四氟乙烯 | 硅橡胶 | 氟橡胶 | 天然橡胶 | 尼龙 |
英语简称 | CR | EPDM | PTFE | SI | VITON | NR | PA | |
型号代号 | X或J | XA或JA | XB或JB | F或XC、JC | XD或JD | XE或JE | X1 | N |
耐最高温度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ | 85℃ | 93℃ |
耐最低温度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ | -20℃ | -73℃ |
适用工作温度 | 0~+80℃ | -20~+82℃ | -40~+125℃ | -30~+150℃ | -70~+150℃ | -23~+150℃ | -20~+85℃ | -30~+93℃ |
连接尺寸
