| 压力环境 | 低压 |
|---|---|
| 工作温度 | 常温 |
| 标准 | 国标 |
| 零部件及配件 | 执行器 |
| 口径 | DN50-DN3000 |
| 安装尺寸 | DN50-DN3000 |
| 材质 | 碳钢 |
| 工作压力 | 低压 |
| 公称通径 | DN50-DN3000 |
| 结构形式 | 斜板式 |
| 介质温度范围 | 320 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 其他 |
| 驱动方式 | 电子 |
| 适用介质 | 空气 |
| 用途 | 排气 |
| 类型(通道位置) | 直通式 |
| 品牌 | 鸥蝶 |
| 型号 | 电动轻型通风蝶阀 QD941W-1C DN50-DN3000 |
| 加工定制 | 是 |

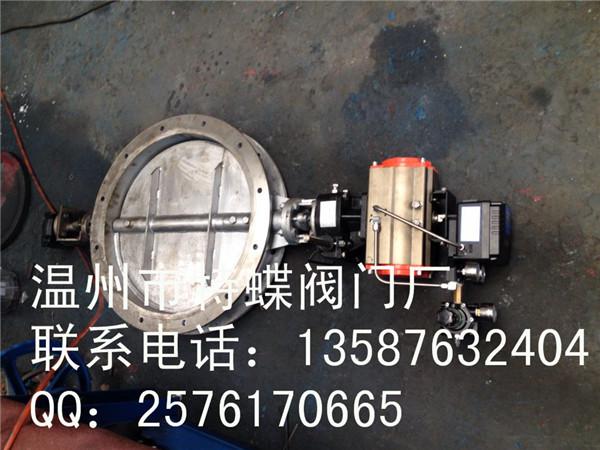

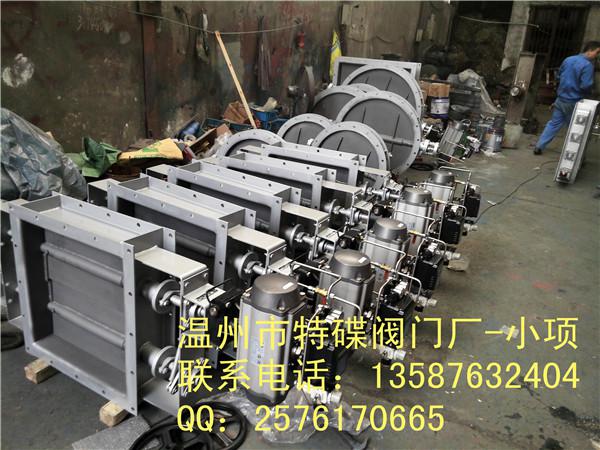

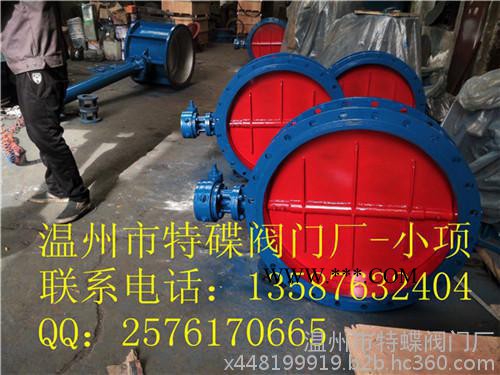

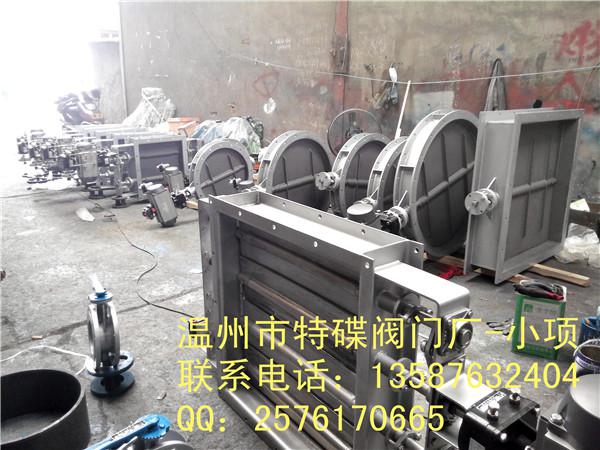

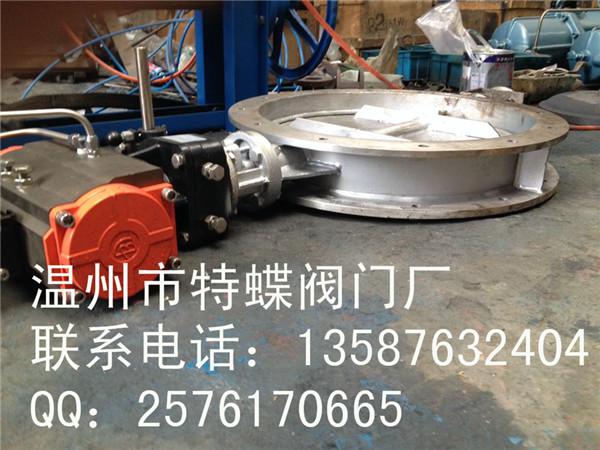

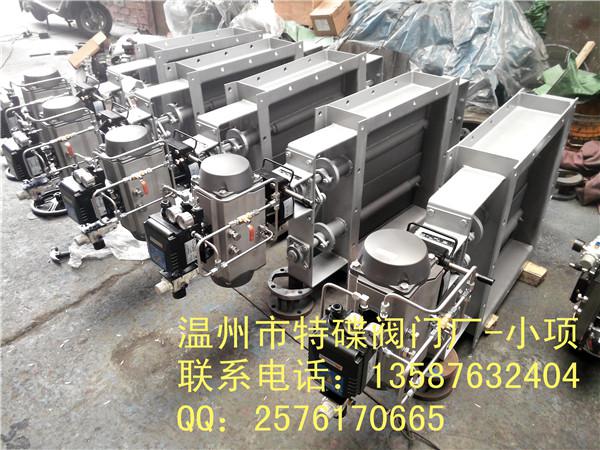

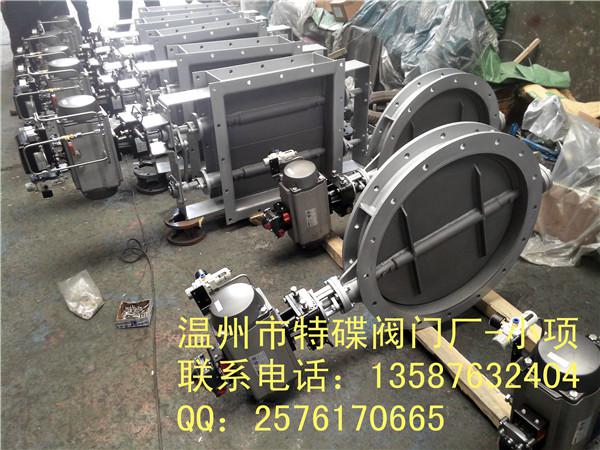

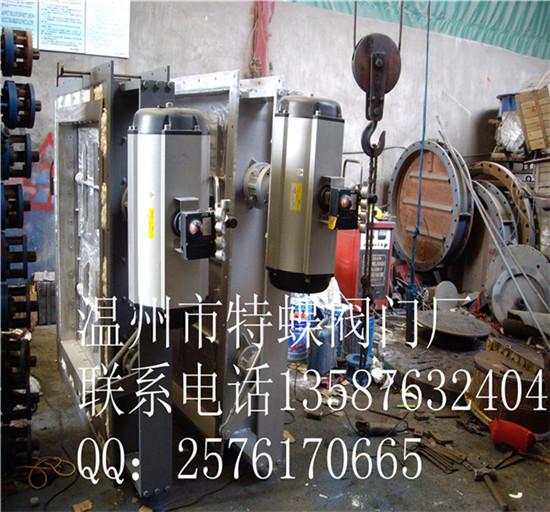

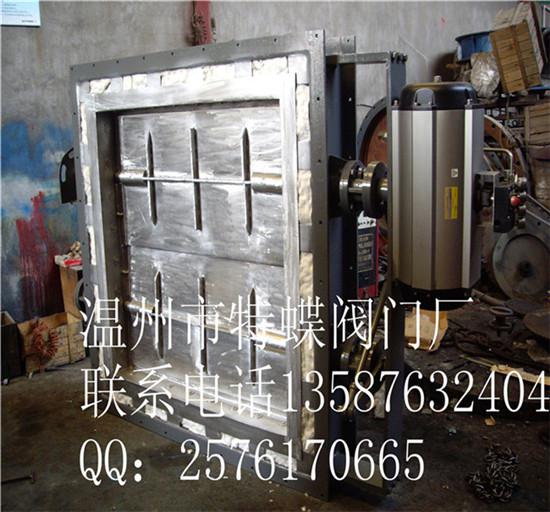

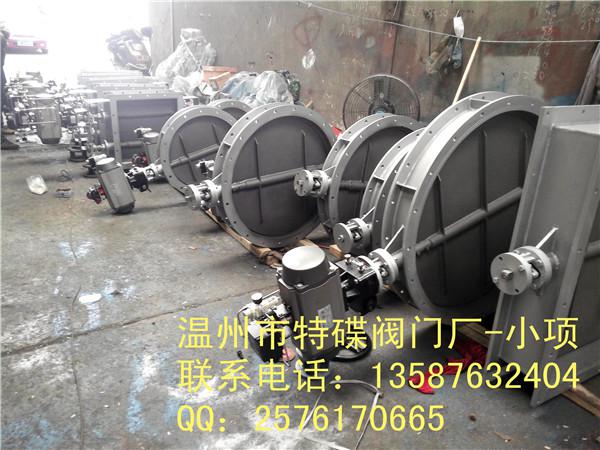

QD41W轻型通风蝶阀
编辑
目录
1QD41W轻型通风蝶阀简介
2QD41W轻型通风蝶阀主要性能
3QD41W轻型通风蝶阀主体材料
4QD41W轻型通风蝶阀外形连接尺寸

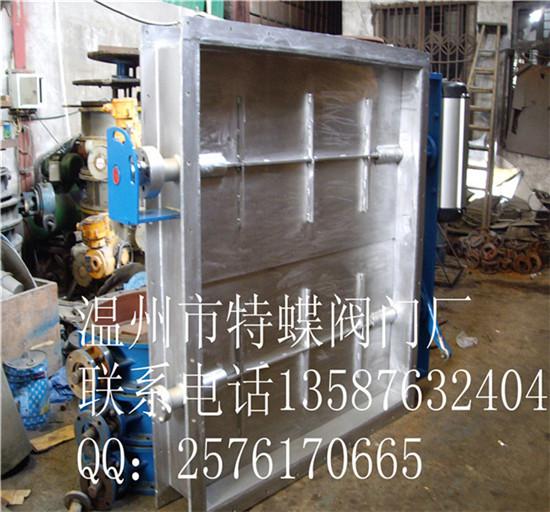

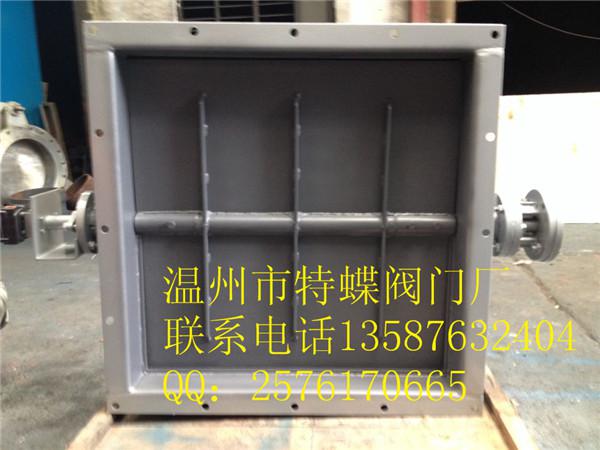

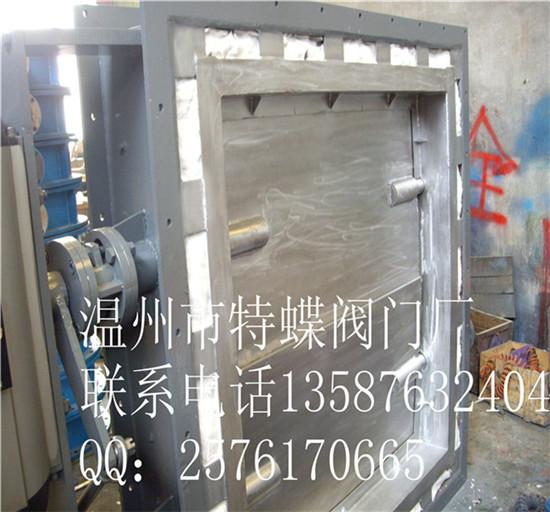

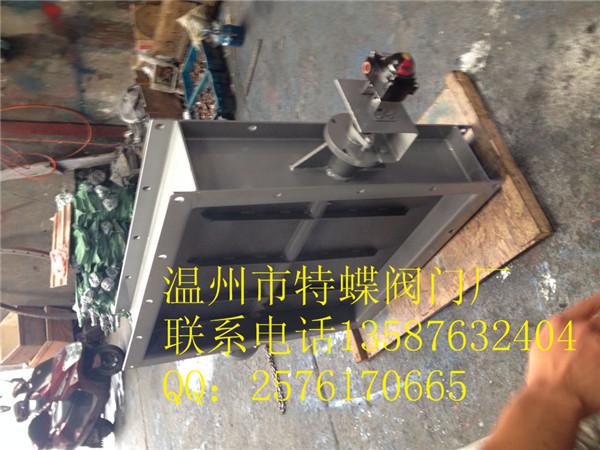

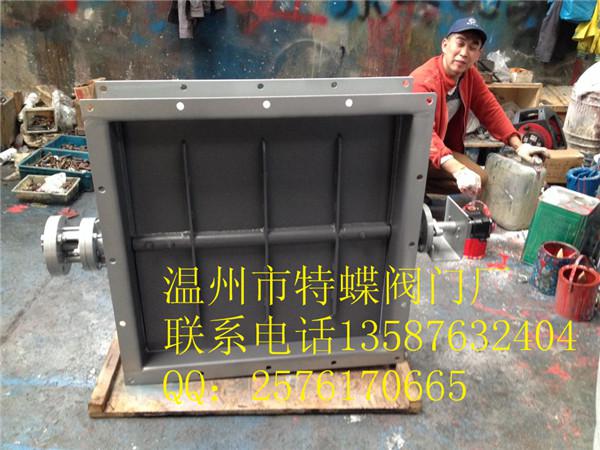

1QD41W轻型通风蝶阀简介编辑
本蝶阀是一种非密闭型蝶阀，应用于介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质流量。
本阀结构独特，采用优质合钢板焊接，具有体积小，重量轻，流通截面大，启闭灵活，可现场和远程控制，广泛适用于建材、冶金、矿山、电力等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。
2QD41W轻型通风蝶阀主要性能编辑
通 径：DN100-4000
公称压力：0.1MPA
适用温度：≤300℃
适用介质：空气，含尘烟气
电源（电压）：三相380V、AC，气源气压：0.4-0.6MPA
泄漏量：<1.5%
3QD41W轻型通风蝶阀主体材料编辑
零件名称 | 阀体 | 阀板 | 阀轴 |
材料 | 碳钢 | 碳钢 | 碳钢，不锈钢 |
4QD41W轻型通风蝶阀外形连接尺寸编辑
DN | D | D1 | L | H | L2 | n-Фd | b |
300 | 405 | 370 | 120 | 716 | 220 | 8-12 | 10 |
350 | 455 | 420 | 140 | 786 | 240 | 8-14 | 10 |
400 | 505 | 470 | 140 | 924 | 270 | 12-18 | 10 |
450 | 570 | 530 | 160 | 999 | 295 | 12-18 | 10 |
500 | 620 | 580 | 160 | 1079 | 325 | 12-18 | 10 |
600 | 720 | 680 | 180 | 1140 | 380 | 16-18 | 12 |
700 | 820 | 780 | 180 | 1240 | 430 | 16-18 | 12 |
800 | 920 | 880 | 200 | 1350 | 490 | 16-18 | 12 |
900 | 1040 | 990 | 200 | 1450 | 540 | 16-18 | 14 |
1000 | 1140 | 1090 | 220 | 1550 | 590 | 20-18 | 14 |
1100 | 1240 | 1190 | 220 | 1800 | 640 | 20-18 | 14 |
1200 | 1340 | 1290 | 240 | 1900 | 690 | 20-18 | 14 |
1300 | 1440 | 1390 | 240 | 2020 | 760 | 20-18 | 16 |
1400 | 1540 | 1490 | 260 | 2120 | 810 | 24-18 | 16 |
1500 | 1640 | 1590 | 260 | 2220 | 860 | 24-18 | 16 |
1600 | 1740 | 1690 | 280 | 2390 | 980 | 24-18 | 16 |
1700 | 1840 | 1790 | 280 | 2590 | 1030 | 28-22 | 16 |
1800 | 1940 | 1890 | 300 | 2709 | 1096 | 28-22 | 16 |
1900 | 2040 | 1990 | 300 | 2826 | 1146 | 32-22 | 16 |
2000 | 2150 | 2090 | 320 | 2926 | 1196 | 32-26 | 16 |
2200 | 2360 | 2300 | 340 | 3126 | 1296 | 36-26 | 16 |
2400 | 2560 | 2500 | 360 | 3326 | 1396 | 36-26 | 18 |
2600 | 2760 | 2700 | 380 | 3526 | 1496 | 40-26 | 18 |
2800 | 2960 | 2900 | 400 | 3726 | 1596 | 40-26 | 18 |
3000 | 3190 | 3110 | 400 | 4098 | 1698 | 44-30 | 18 |
3200 | 3390 | 3310 | 440 | 4338 | 1798 | 44-30 | 20 |
3400 | 3590 | 3510 | 440 | 4578 | 1898 | 48-30 | 20 |
3600 | 3790 | 3710 | 480 | 4780 | 1998 | 48-30 | 20 |
3800 | 4000 | 3910 | 480 | 5000 | 2098 | 52-30 | 22 |
4000 | 4210 | 4120 | 520 | 5200 | 2210 | 52-30 | 22 |
