| 安装尺寸 | DN50-DN3000 |
|---|---|
| 标准 | 国标 |
| 材质 | 碳钢 |
| 工作温度 | 低温 |
| 工作压力 | 低压 |
| 公称通径 | DN50-DN3000 |
| 结构形式 | 三偏心密封蝶阀 |
| 介质温度范围 | 20-100 |
| 口径 | DN50-DN3000 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 软密封蝶阀 |
| 驱动方式 | 电子 |
| 适用介质 | 蒸汽 |
| 用途 | 截止 |
| 零部件及配件 | 执行器 |
| 压力环境 | 低压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 鸥蝶 |
| 型号 | 电动盲板阀F943X-2.5C DN50-DN3000 |
| 加工定制 | 是 |

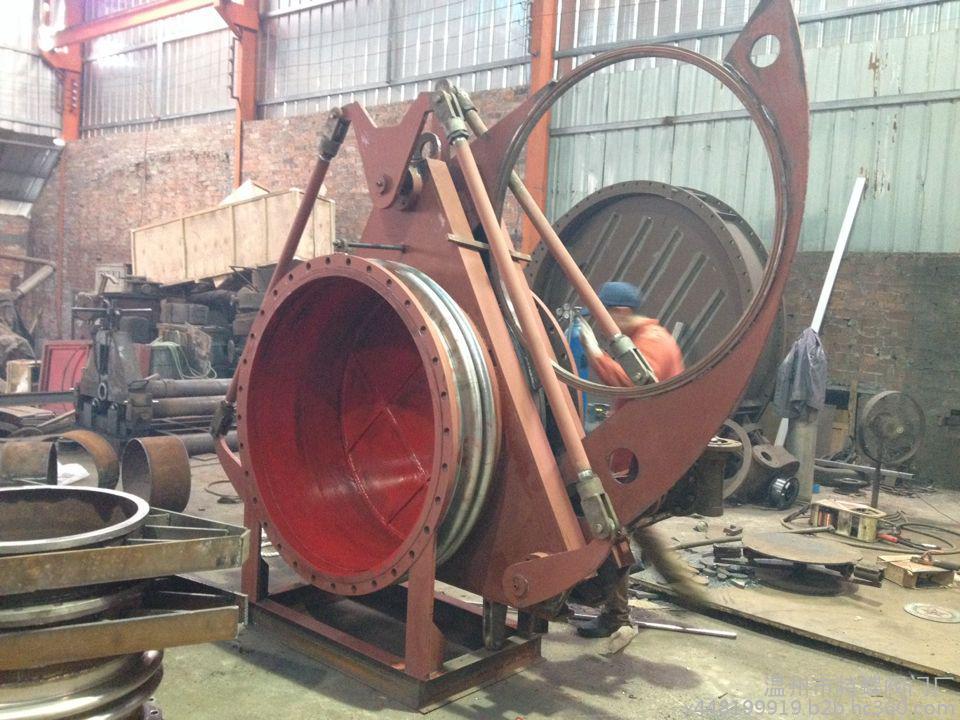

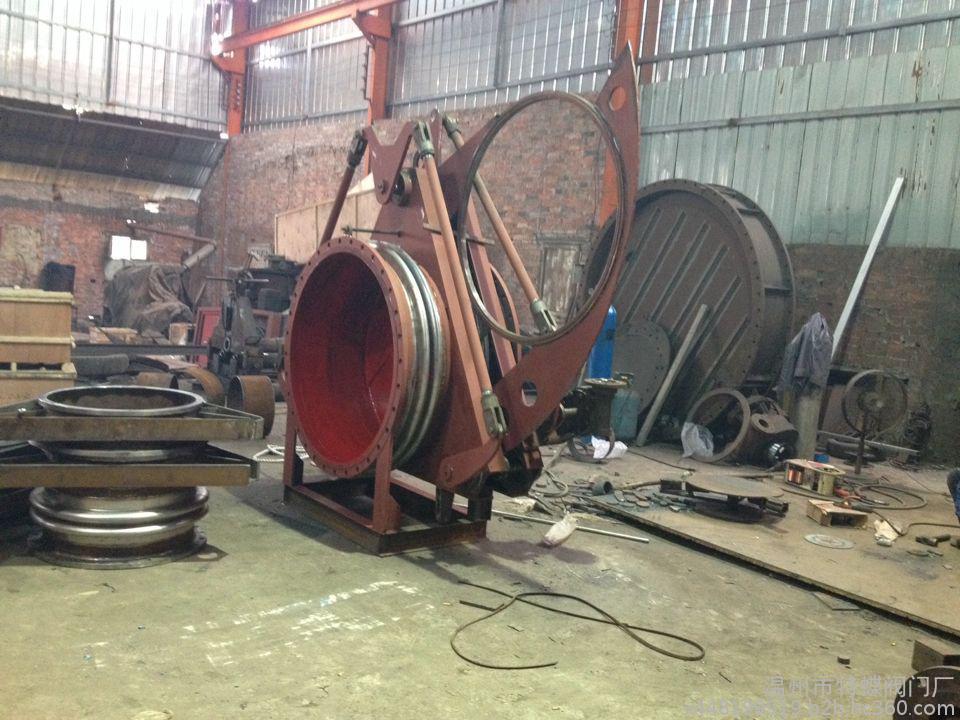

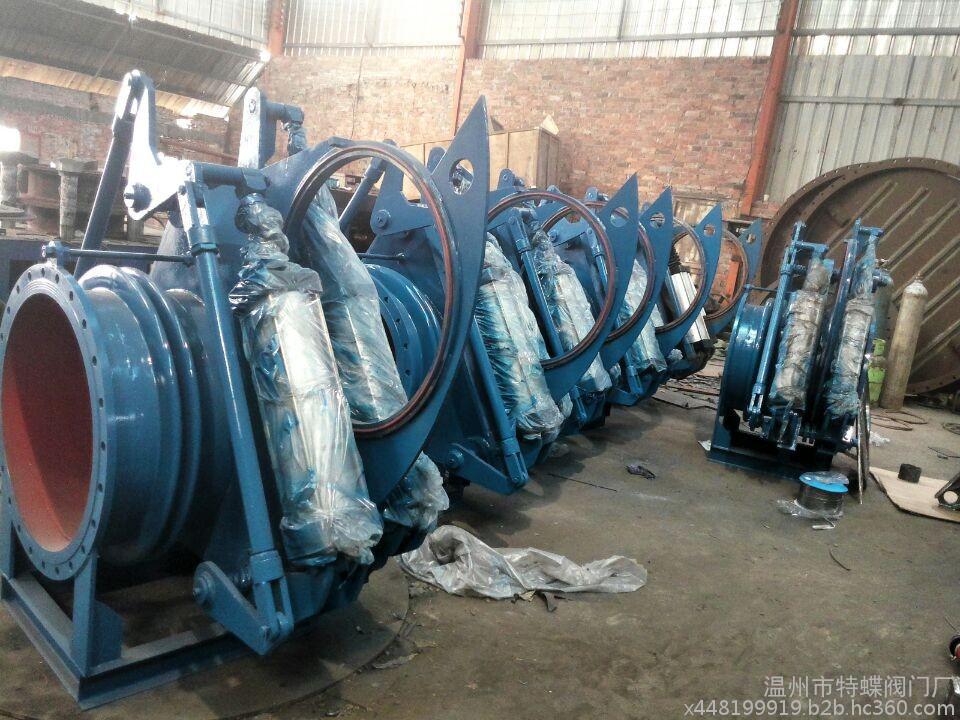

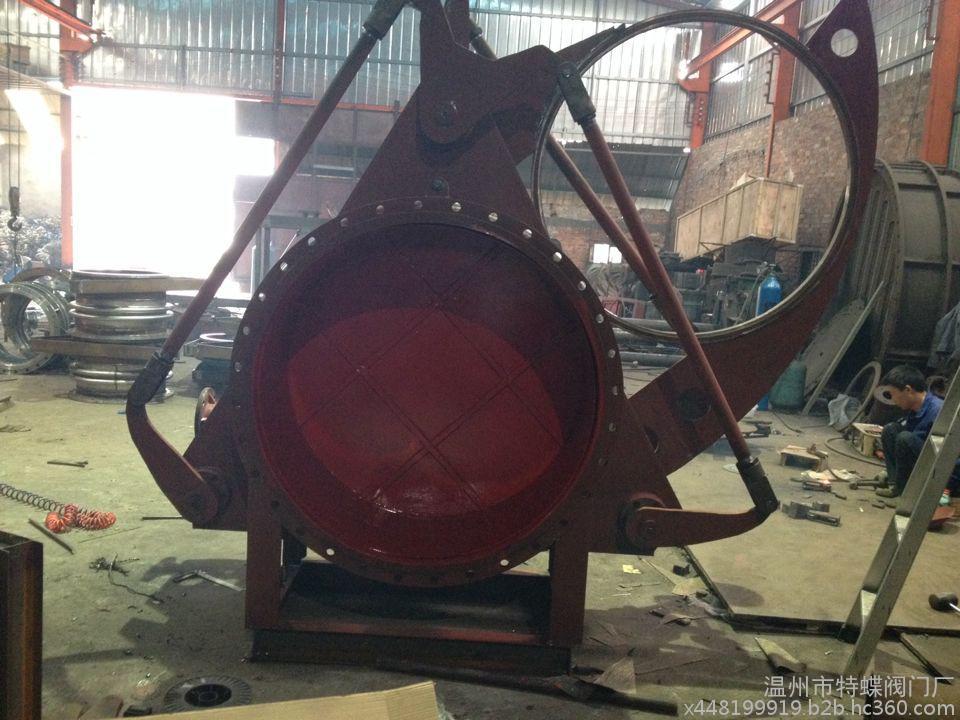

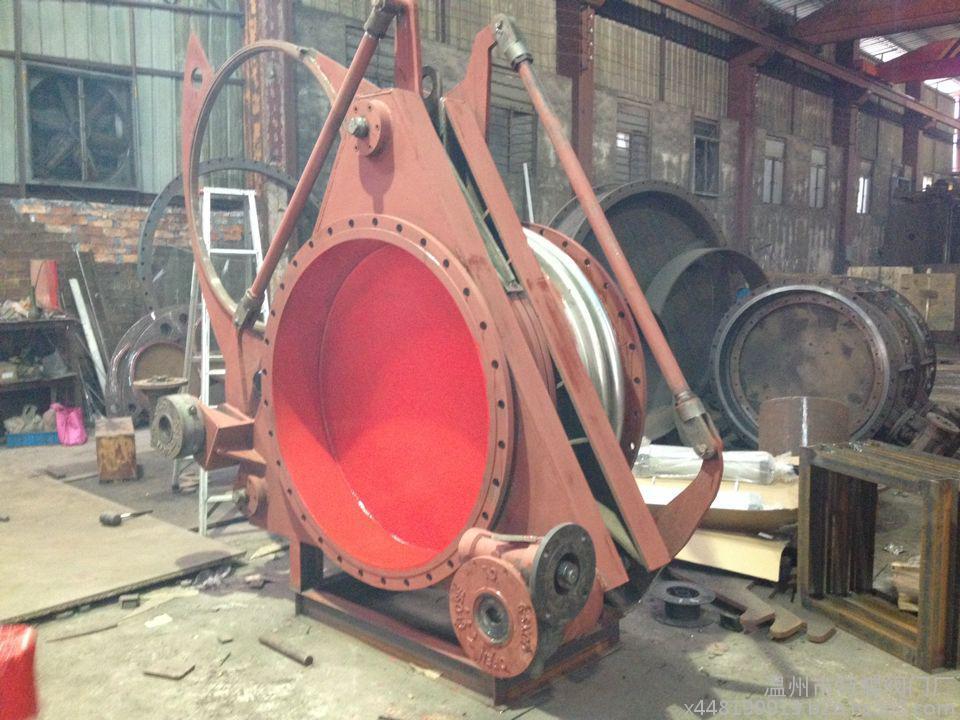

盲板阀
盲板阀是一种手、电动或气、液动切断气体介质的闸板阀，一般分为电动盲板阀、液动盲板阀、气动盲板阀、封闭式插板阀、电动敞开式盲板阀。
目录
原理
盲板阀共有三个驱动装置，
盲板阀
其中有两个手动夹紧或松开装置，一个为使闸板开通或者关闭的电动装置，在开或关闸板中，首先松开两个手动装置，而后再启动电动装置，以达到闸板开或关的目的(特别注意：两个手动装置不松开，不得开启电动装置)，闸板开或关完成后，再将两个手动装置夹紧，管道方能进行工作。[1]
2结构
盲板阀由左、右阀体、伸缩机构、扇形阀板及驱动阀板的电动推杆Ⅰ和夹紧、松开的电动推杆Ⅱ组成。[1]
3关阀
电动推杆Ⅱ动作，密封副脱开，然后电动推杆Ⅰ动作，扇形阀板由开到关，关到位后，电动推杆Ⅱ再反方向动作，密封副夹紧，关阀结束。开阀则反之
