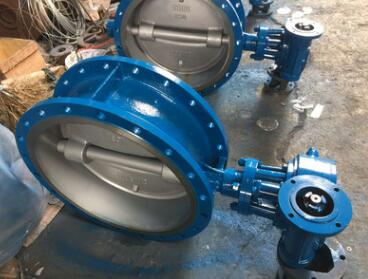

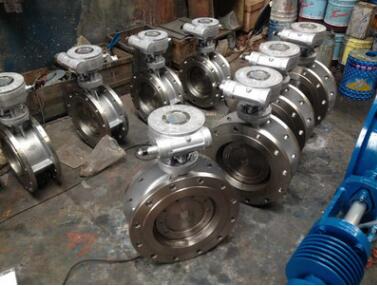

■ 产品概述
多层次金属硬密封蝶阀系列产品是我公司新开发的长
寿命、节能型蝶阀。其结构采用三维偏心原理设计，阀座
采用硬软密封兼容的多层次结构，加工精湛，工艺先进。
本产品由阀体、蝶板、多层次密封圈、阀杆、传动机构等
主要部件组成。广泛用于冶金、水电、热电、热力、城市
给排水、农田排灌等行业，适用介质为煤气、蒸汽、空气、
水等，在管道系统中，作截断或连通介质用。
■ 产品特点
由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉，加上密封面材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等都得到了可靠的保证。其主要特点如下：
1． 开启力矩小，灵活方便，省力节能；
2． 采用三维偏心结构，蝶板、阀座密封面加工精度高。蝶板在开启的瞬间，密封面完全脱离；蝶板在关闭的过程中几乎无摩擦，关闭轻便。具有越关越紧自锁功能，自密封性能，密封性能稳定可靠；
3． 密封副（蝶板密封圈—阀体密封圈）材料为不锈钢，并经特殊处理，具有金属硬密封和弹性密封的双重优点，抗腐蚀、耐磨损、耐高温，使用寿命长；
4． 蝶板流线型设计，具有强度高，过流面积大，流阻小，节省能源。
■ 执行标准
1． 设计、制造按照GB/T12238-89、JB/T8527-97标准执行；
2． 阀门试验按照GB/T13927-92、JB/T9092-99标准执行；
3． 阀门结构长度按照GB/T12221-2005标准执行；
4． 两端法兰尺寸符合GB/T17241.6-1998、GB/T9113.1-2000、GB/T9115.1-2000、JB/T79.1-94标准执行，非标法兰连接尺寸按企业标准；
工作原理
高性能双向金属硬密封蝶阀通过各种驱动装置带动阀轴旋转，通过销轴带动蝶板在90°范围内旋转，使蝶板处于开启或关闭状态，从而达到连通或截断截止的目的。
■ 主要性能规范
公称压力（MPa）
0.6
1.0
1.6
2.5
4.0
6.4
10.0
强度试验压力（MPa）
0.9
1.5
2.4
2.75
5.0
9.6
15.0
密封试验压力（MPa）
0.66
1.1
1.76
3.75
4.4
7.04
11.0
气密封试验压力（MPa）
0.6
适用温度
碳钢：-29℃～425℃;球墨铸铁（Q）：-29℃～350℃;铬镍钛钢（R、P）:≤200℃;
铬钼钢（I）：≤550℃ ；铬硅钼钢（II）：≤850℃。
适用介质
碳钢、球墨铸铁(Q)：水、空气、天然气、油品等非腐蚀性或弱腐蚀性介质；
铬镍钛钢（R、P）：硝酸类或醋酸类等腐蚀性介质；
铬钼钢（Ⅰ）：高温石油等介质；
铬硅钼钢（Ⅱ）：高温腐蚀性介质。

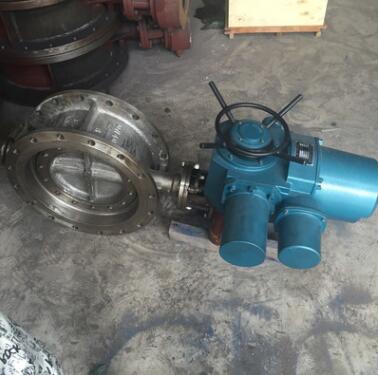

驱动方式
蜗轮传动、电动、气动、液动、管网
