| 安装尺寸 | 小 |
|---|---|
| 标准 | 国标 |
| 材质 | 铸铁 |
| 工作温度 | 常温 |
| 公称通径 | DN40-400 |
| 结构形式 | 垂直板式 |
| 口径 | DN40-400 |
| 连接形式 | 对夹 |
| 流动方向 | 单向 |
| 驱动方式 | 电子 |
| 适用介质 | 水 |
| 用途 | 截止 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 上海唐玛 |
| 型号 | D971X-16、D971F-16Z |
| 加工定制 | 是 |

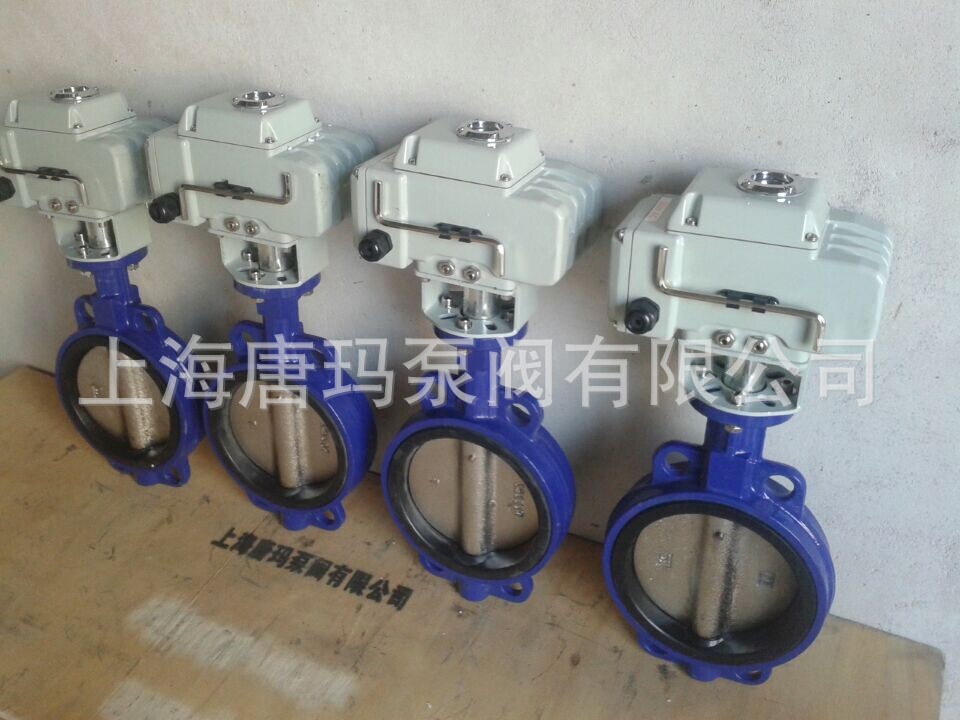

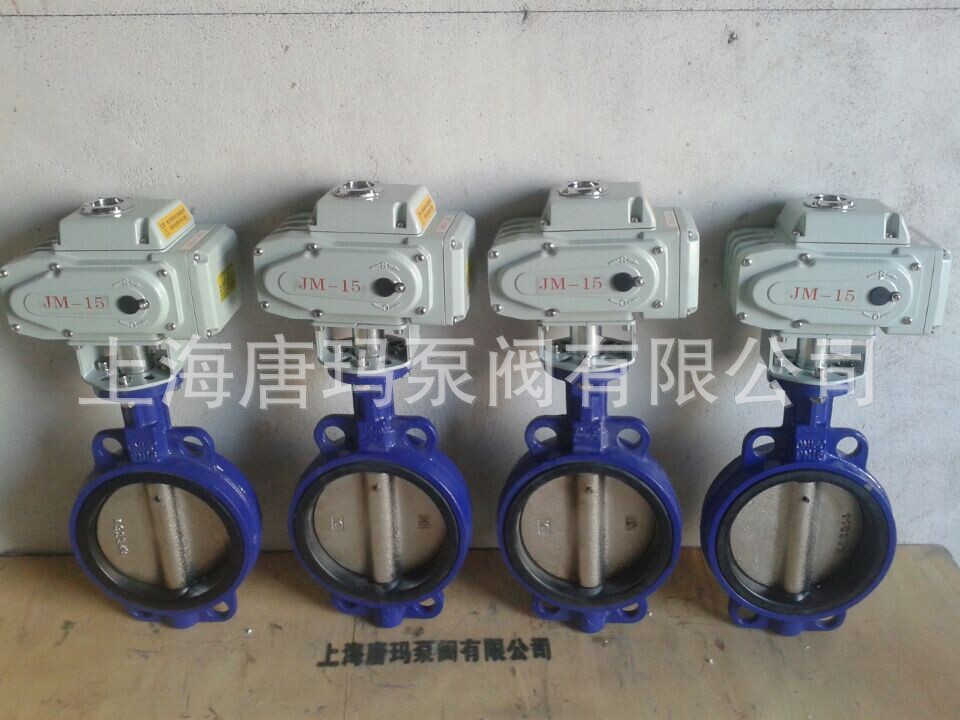

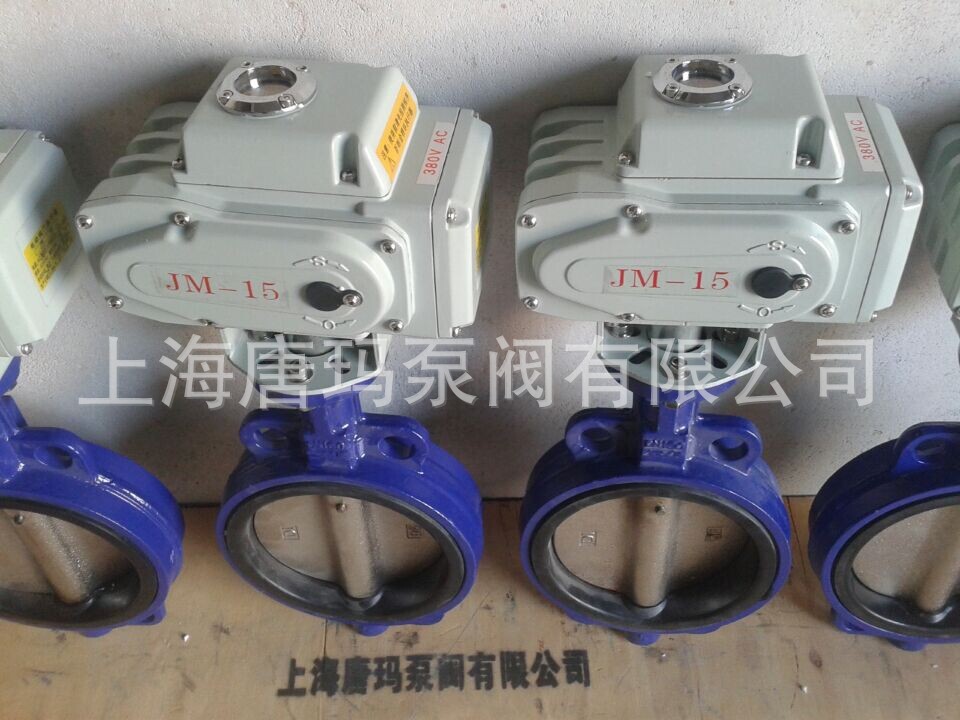

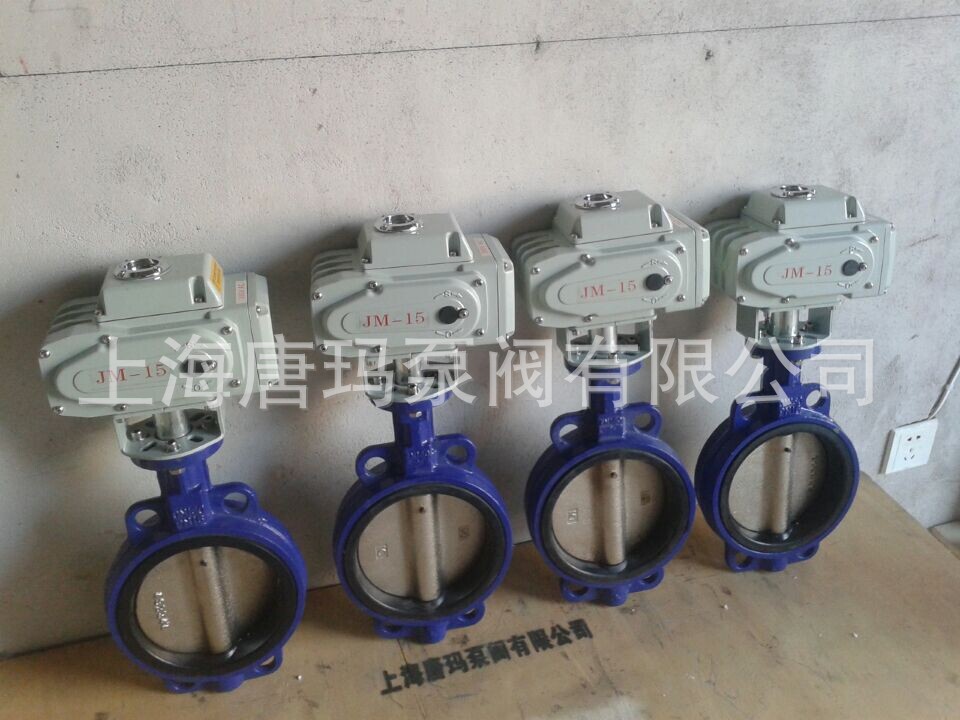

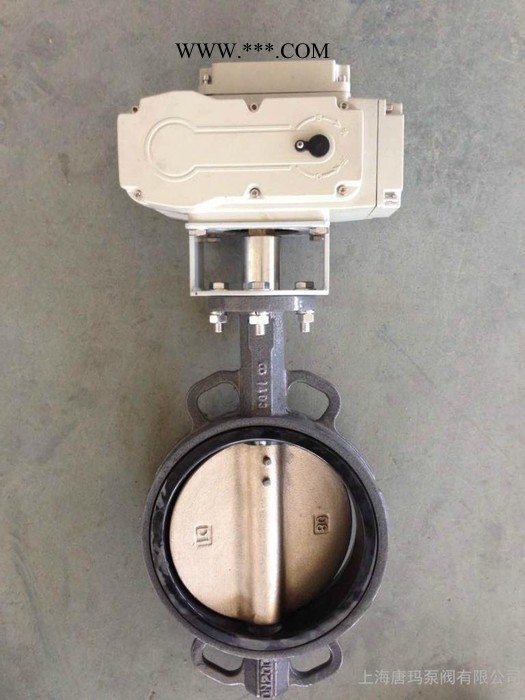

D971X电动对夹软密封蝶阀概述
D971X电动对夹软密封蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。D971X电动对夹软密封蝶阀特点 1、D971X电动对夹软密封蝶阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。2、密封副材料选用不锈钢和丁晴耐油橡胶配对，使用寿命长。3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。4、蝶板采用框架结构，强度高，过流面积大，流阻小。5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料**可使用于不同介质。6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。7、本阀结构独特，操作灵活，省力，方便。 D971X电动对夹软密封蝶阀执行标准| 制造标准 | GB/T 122387-89 |
| 法兰标准 | GB9113-2000、GB17241.6-1998 |
| 结构长度标准 | GB12221-89 |
| 检验标准 | GB/T 13927-92 |
| 公称通经DN（mm) | 50～2000 | 50～1600 | |
| 公称药理PN（MPa) | 0.6 | 1.0 | 1.6 |
| 密封试验(MPa) | 0.66 | 1.1 | 1.76 |
| 强度试验(MPa) | 0.9 | 1.5 | 2.4 |
| 适用温度 | 丁晴橡胶：-40℃～90℃氟橡胶：-20℃～200℃ | ||
| 适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | ||
| 泄漏率 | 符合GB/T13927-92标准 | ||
| 驱动方式 | 蜗轮传动、电动、气动、液动 | ||

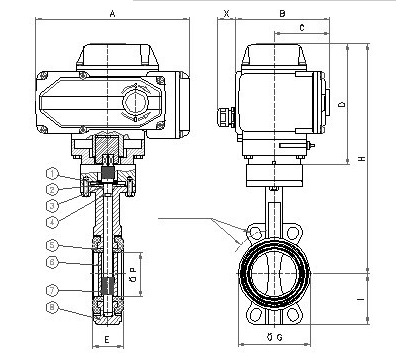

| 零件名称 | 材料 |
| 阀体 | WCB、QT450-10、HT200、HT250 |
| 蝶板 | WCB、QT450-10、HT200、HT250 |
| 阀轴 | 2Cr13 |
| 密封圈 | 丁晴耐油橡胶 |
| 填料 | 柔性石墨 |
