| 安装尺寸 | 大 |
|---|---|
| 标准 | 国标 |
| 材质 | 塑料 |
| 工作温度 | 常温 |
| 公称通径 | 50-300 |
| 规格 | DN50-DN300 |
| 结构形式 | 垂直板式 |
| 口径 | 50-300 |
| 连接形式 | 对夹 |
| 流动方向 | 单向 |
| 驱动方式 | 气动 |
| 适用介质 | 各种高腐蚀化学介质 |
| 用途 | 截止 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 唐玛 |
| 型号 | D971X-10S |
| 加工定制 | 是 |
注意事项
1.为引起不必要的麻烦，请仔细参考以下阀门选型注意事项：
（1）电动执行器类型：
A.开关型（是否要带无源触点信号）
B.调节型（可输入/出4-20mA）
（2）电动执行器电压要多少伏。
（3）塑料蝶阀连接方式为对夹。
（4）介质种类及温度。
（5）所有阀门质量按**标准三包。出厂质保一年。终身维护。
一、D971X电动塑料蝶阀概述 UPVC、FRPP、CPVC、PVDF塑料电动蝶阀具有阀体重量轻、耐腐蚀性强、材质卫生无毒、耐磨损、易拆卸、维护简单等特点，被应用于多个领域。如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。 二、D971X电动塑料蝶阀技术参数和性能| 电动执行机构技术参数 | 阀 体 参 数 | ||
| 电源 | AC110、220、380V/DC24、220V | 公称通径 | DN50～300mm |
| 输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.0MPa |
| 任选功能 | 开关型、触点型、开度信号、智能型 | 阀轴材质 | 碳素钢、304/316/316L不锈钢 |
| 动作范围 | 0～90°±5° | 阀体材质 | UPVC、CPVC、PP |
| 动作时间 | 15秒/30秒/60秒 | 阀板材质 | UPVC、CPVC、PP、PTFE |
| 环境温度 | -30°～60° | 阀座密封 | EPDM、NBR、FPM |
| 手动操作 | 附带手柄操作 | 结构形式 | A型 |
| 限 位 | 电气、机械二重限位 | 温度 | EPDM≤80℃、NBR≤68℃、FPM≤80℃ |
| 防护等级 | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) | 适用介质 | 水、PVC兼容的食品工业化学溶剂 |
| 输入信号 | 0-10，1-5VDC/4-20mA(智能型) | 特点 | 重量轻、耐腐蚀、卫生无毒、流阻小 |

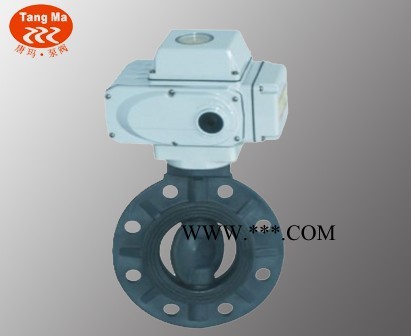

四、D971X塑料电动蝶阀部份产品实物照片
