| 标准 | 国标 |
|---|---|
| 材质 | 铸铁 |
| 工作温度 | 常温 |
| 公称通径 | 50-400 |
| 结构形式 | 垂直板式 |
| 口径 | 50-400 |
| 连接形式 | 对夹 |
| 流动方向 | 单向 |
| 驱动方式 | 气动 |
| 适用介质 | 水 |
| 用途 | 截止 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 上海唐玛 |
| 型号 | D671X-10/16 |
| 加工定制 | 否 |

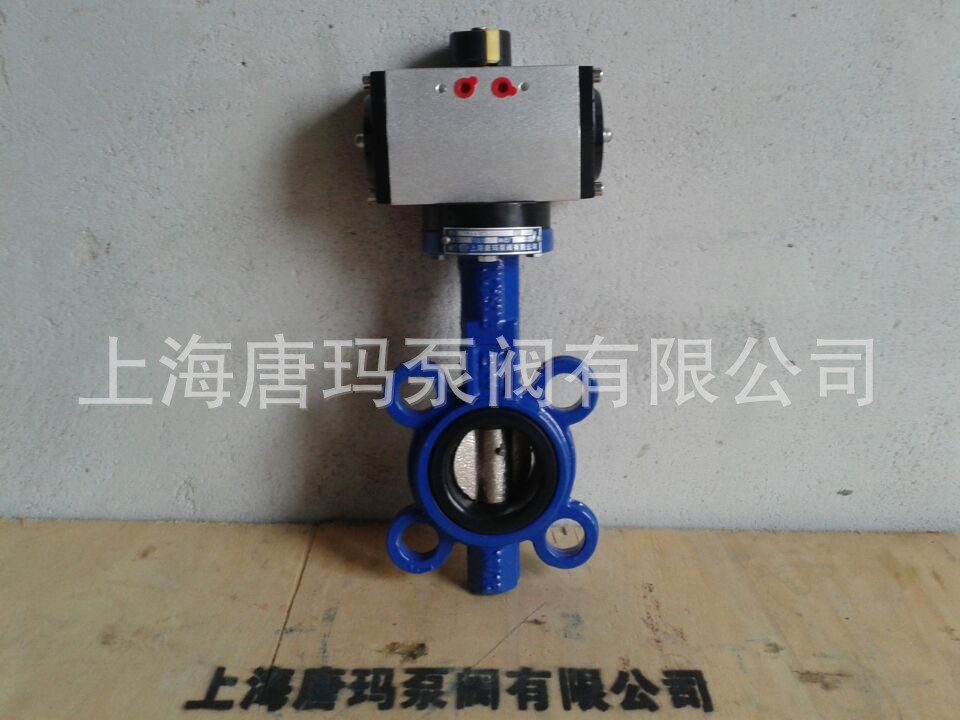

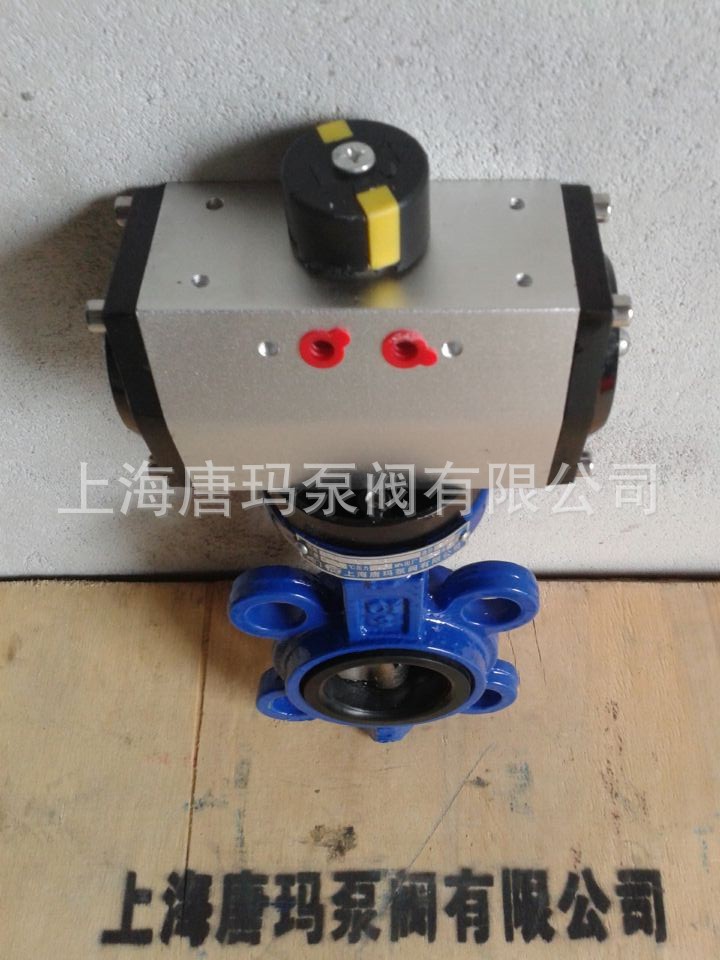

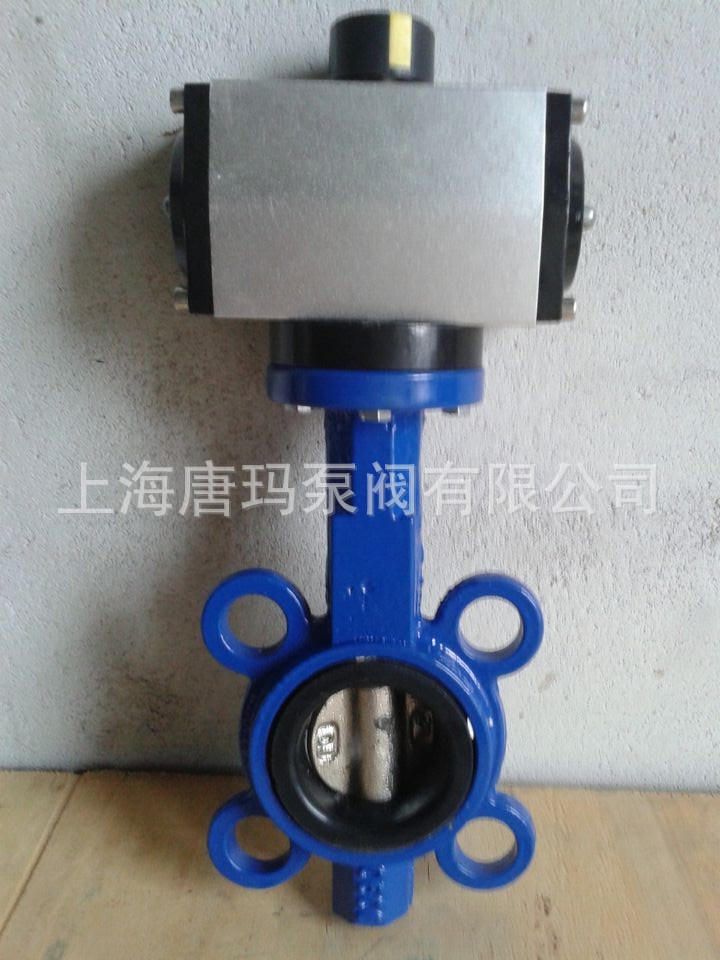

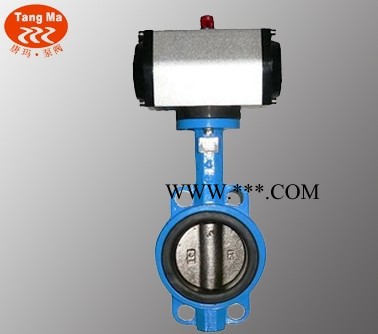

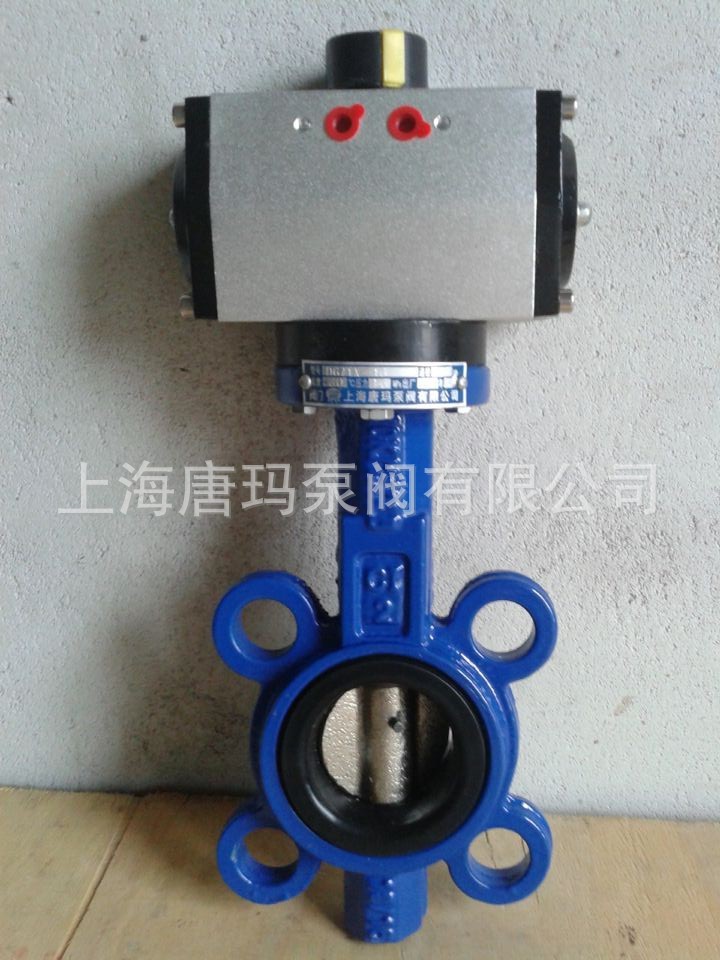

D671X气动对夹蝶阀概述
D671X气动对夹蝶阀采用带有球形密封表面的衬氟塑料包衬蝶板或不锈钢板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式，阀轴现端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制， 从而达到产品结构紧凑、外形美观、工艺合理、性能可靠。保证阀轴不与腔内流体介质接触，更换阀轴时非常方便，阀门不需要拆离离管道即可完成。产品广泛适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，特别是具有严惩腐蚀性介质的使用场合如硫酸、氢氟酸、磷、酸、绿气、强碱，王水等具有强腐蚀的介质。 D671X气动对夹蝶阀主要零部件材料表| 序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 蝶板 | WCB | 35 | CF8 | CF8M | CF3 | CF3M |
| 3 | 阀杆 | 1Cr13 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 000Cr17Ni14Mo2 |
| 4 | 衬里/阀座 | EPDM,PTFE(F4),FEP(F46),PP,PO | |||||
| 5 | 密封圈 | FPM(氟橡胶) | FPM(氟橡胶) | ||||
| 6 | 弹性条(垫) | Si(硅橡胶) | Si(硅橡胶) | ||||
| 7 | 调节定位座 | 0Cr18Ni9 | 0Cr18Ni9 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 8 | 紧固螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 9 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
| 10 | 操作手柄 | ZL101 | |||||
