| 标准 | 国标 |
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | 15-300（mm） |
| 结构形式 | 浮动球球阀 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 电子 |
| 适用介质 | 水 |
| 用途 | 截止 |
| 作用对象 | 电站 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 上海唐玛 |
| 型号 | TQ941F-16C |

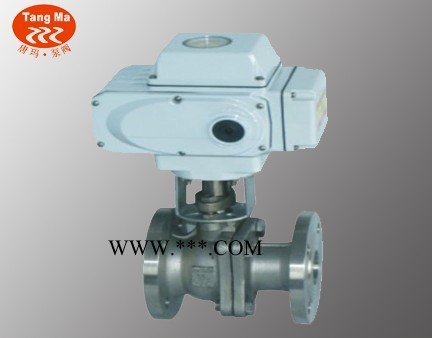

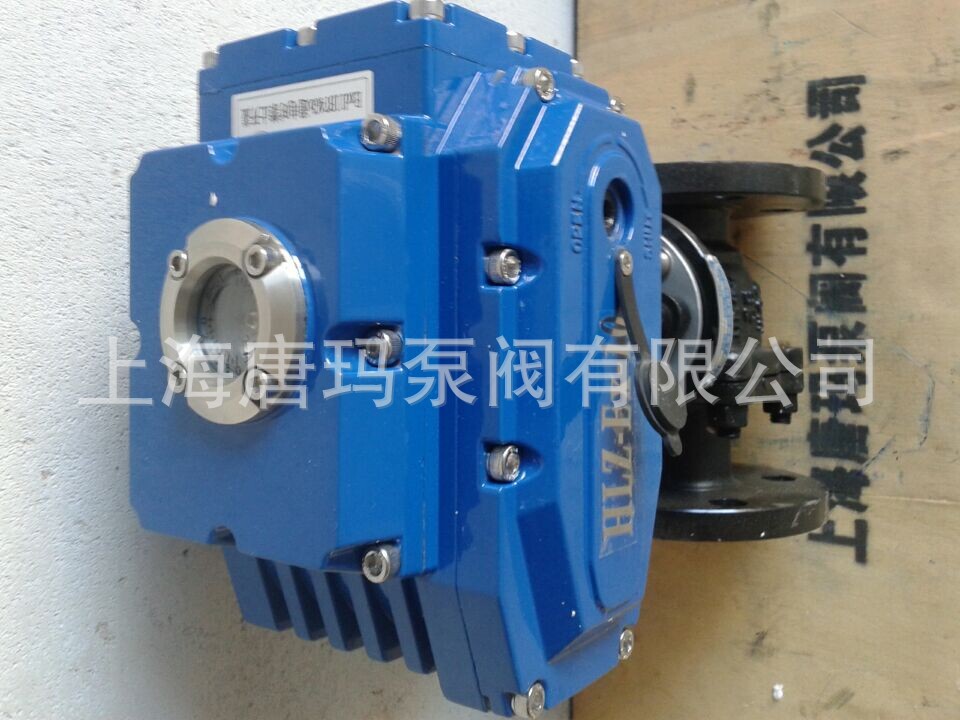

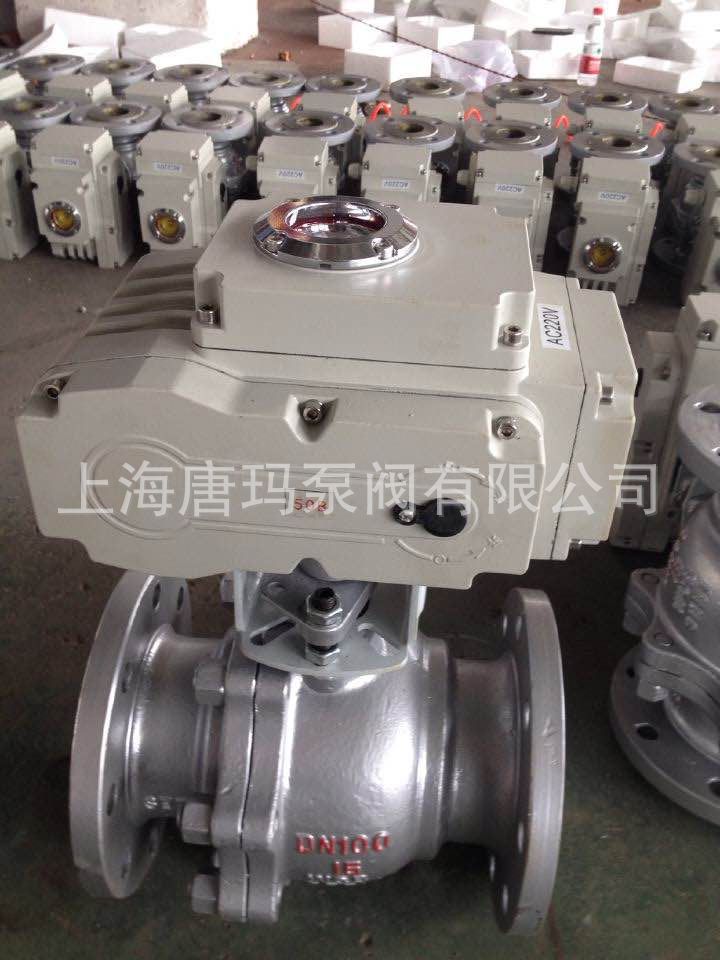

Q941F电动法兰球阀概述 Q941F不锈钢电动球阀密封性能优良,流量系数大, 流阻系数小,结构简单,使用寿命长,便于维修。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。 Q941F电动法兰球阀性能参数
| 公称通径DN(mm) | DN15～DN250 |
| 公称压力 | 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K |
| 适用介质 | 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
| 介质温度 | -40～+180℃ -40～+350℃ |
| 泄漏量 | 0符合ANSIB16.104 5级标准 |
| 球体转角 | 90° |
| 阀体材制质 | A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
| 阀座材料 | 聚四氟乙烯(常温)、特制PPL(高温) |
Q941F电动法兰球阀主要外形尺寸
| 公称通径DN(mm) | 尺寸(mm) |
| L | D3 | D2 | D1 | b | f | N-d |
| 15 | 108 | 95 | 65 | 45 | 14 | 2 | 4-14 |
| 20 | 117 | 105 | 75 | 55 | 14 | 4-14 |
| 25 | 127 | 115 | 85 | 65 | 14 | 4-14 |
| 32 | 140 | 135 | 100 | 78 | 16 | 4-18 |
| 40 | 165 | 145 | 110 | 85 | 16 | 3 | 4-18 |
| 50 | 178 | 160 | 125 | 100 | 16 | 4-18 |
| 65 | 190 | 180 | 145 | 120 | 18 | 4-18 |
| 80 | 203 | 195 | 160 | 135 | 20 | 8-18 |
| 100 | 305 | 215 | 180 | 155 | 20 | 8-18 |
| 125 | 256 | 245 | 210 | 185 | 22 | 8-18 |
| 150 | 394 | 280 | 240 | 210 | 24 | 8-23 |
| 200 | 457 | 335 | 295 | 265 | 26 | 12-23 |
| 250 | 533 | 405 | 335 | 320 | 30 | 12-25 |
