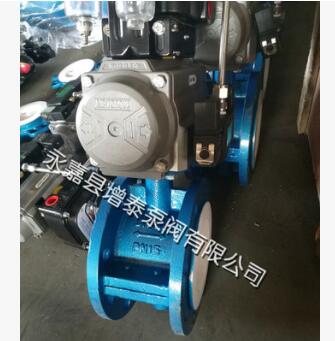

D341F4衬氟法兰蝶阀PO PFA F4 PP PE 耐腐蚀蝶阀 聚四氟乙烯蝶阀 四氟蝶阀
衬氟法兰蝶阀法兰式对接结构，阀体、阀座与阀芯内衬一体化，阀门工作时，只有阀体内衬与衬塑蝶板与介质接触，阀门可承受衬里材料介绍的介质腐蚀，采用四极密封结构，完全达到介质的零泄漏，具有严密的密封性能，超长的使用寿命。
|
公称通经 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
|
|
DN（mm） |
NPS（inch） |
PN1.0MPa |
||||||
|
40 |
3/2 |
106 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
|
50 |
2 |
108 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
|
65 |
5/2 |
112 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
|
80 |
3 |
114 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
|
100 |
4 |
127 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
|
125 |
5 |
140 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
|
150 |
6 |
140 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
|
200 |
8 |
152 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
|
250 |
10 |
165 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
|
300 |
12 |
178 |
440 |
400 |
368 |
3 |
28 |
12-φ23 |
|
350 |
14 |
190 |
500 |
460 |
428 |
4 |
30 |
16-φ23 |
|
400 |
16 |
216 |
565 |
515 |
482 |
4 |
32 |
16-φ25 |
|
450 |
18 |
222 |
615 |
565 |
532 |
4 |
32 |
20-φ25 |
|
500 |
20 |
229 |
680 |
620 |
585 |
4 |
34 |
20-φ25 |
|
600 |
24 |
267 |
780 |
725 |
685 |
5 |
36 |
20-φ30 |
|
700 |
28 |
292 |
895 |
840 |
800 |
5 |
40 |
24-φ30 |
|
800 |
32 |
318 |
1010 |
950 |
905 |
5 |
44 |
24-φ34 |
|
900 |
36 |
330 |
1110 |
1050 |
1005 |
5 |
46 |
28-φ34 |
|
1000 |
40 |
410 |
1220 |
1160 |
1115 |
5 |
50 |
28-φ34 |
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的阀门叫蝶阀。蝶阀全开到全关通常是小于90°，蝶阀和蝶杆本身没有自锁有力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。
工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。
蝶阀的优点如下：
- 1. 启闭方便迅速、省力、流体阻力小，可以经常操作。
- 2. 结构简单，体积小，重量轻。
- 3. 可以运送泥浆，在管道口积存液体最少。
- 4. 低压下，可以实现良好的密封。
- 5. 调节性能好。
D341F4采用标准
设计标准：GB/T12238-1989
法兰连接尺寸：GB/T9113.1-2000 GB/T9115.1-2000 JB78
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992；JB/T9092-1999
D341F4全衬氟法兰式蝶阀_主要技术参数
|
公称通径 |
DN(mm) |
50~2000 |
||
|
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
|
气密封试验 |
- |
- |
- |
|
|
适用介质 |
空气、水、污水、蒸汽、煤气、油品等。 |
|||
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
|||
