■产品概述

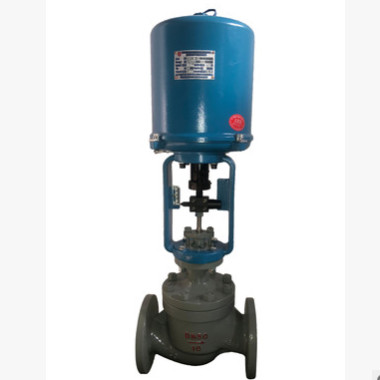

ZDLP电子式电动单座调节阀是由3810L/PSL等系列电子式电动执行机构(智能型一体化执行机构)和单座调节阀组成。电子式电动执行器内置伺服系统,无须另配伺服放大器,有输入信号及电源即可控制运转。电子式执行机构连接简单,单座调节阀阀芯采用顶部导向密封性能好,适用于泄漏量要求严格,阀前后压差不大,有一定粘度或含有纤维状介质的场合。
■主要零部件材质
阀体、阀盖:WCB(ZG230—450)、CF8(ZG1Cr18Ni9Ti)、CF8M(0Cr17Ni12Mo2)、
阀芯:1Cr18Ni9Ti、司钛莱合金堆焊、增强聚四氟乙烯
填料:聚四氟乙烯、柔性石墨、不锈钢波纹管
推杆、衬套:2Cr13
密封垫片:橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
阀杆:304、316、326L、17-4PH
■主要技术参数
|
G3/4” |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||||||||
阀座通径mm |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
||
额定流量系数kv |
0.08 |
0.12 |
0.20 |
0.32 |
0.5 |
0.8 |
1.2 |
2.0 |
3.2 |
5.0 |
8.0 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
||
公称压力(MPa) |
1.6 4.0 6.4(常温),4.0 6.4(中温),0.6 4.0 6.4(低温) |
|||||||||||||||||||||
行程(mm) |
10 |
16 |
25 |
40 |
60 |
|||||||||||||||||
动作速度mm/s |
4.2 |
2.1 |
3.5 |
1.7 |
3.4 |
|||||||||||||||||
工作温度℃ |
直线 |
直线,等百分经 |
||||||||||||||||||||
法兰介质 |
-20℃~+200、-40~+250(常温) -40~+450(中温) -250~-60(低温) |
|||||||||||||||||||||
法兰尺寸 |
铸铁法兰按JB78-59,铸钢法兰按JB79-59 |
|||||||||||||||||||||
法兰型式 |
法兰密封型式按JB77-59,铸铁法兰按光滑式,铸钢法兰按凹式,低温按准糟式 |
|||||||||||||||||||||
阀 |
公 |
0.6 |
|
低温:-250℃~-60℃ ZG1r18Ni9Ti |
||||||||||||||||||
1.6 |
|
常温:-20℃~+200℃ Ht200 |
||||||||||||||||||||
4.0 |
|
常温:-40℃~+200℃ ZG230-450、ZG1Cr18Ni9Ti |
||||||||||||||||||||
|
中温:-40℃~-450℃ ZG230-450、ZG1Cr18Ni9Ti |
|||||||||||||||||||||
|
低温:-250℃~-60℃ ZG1Cr18Ni9Ti |
|||||||||||||||||||||
6.4 |
常温:-40℃~+200℃ ZG230-450、ZG1Cr18Ni9Ti |
|||||||||||||||||||||
中温:-40℃~-450℃ ZG230-450、ZG1Cr18Ni9Ti |
||||||||||||||||||||||
低温:-250℃~-60℃ ZG1Cr18Ni9Ti |
||||||||||||||||||||||
阀芯材质 |
1Cr18Ni9 |
|||||||||||||||||||||
上阀盖型式 |
普通式(常温),热片式(中温),长劲式(低温) |
|||||||||||||||||||||
配用电动执行机构型号 |
361LSA-08 |
361LSA-20 |
361LSB-30 |
361LSB-50 |
361LSC-65 |
|||||||||||||||||
361LXA-20 |
361LXB-30 |
361LXB-50 |
|
注:可为用户提供ANSI、JPI、JPI等国处法兰标准的产品,其法兰距按用户需要确定。
■执行机构参数
|
额定输出力N |
速度mm/s |
技术参数 |
361LSA-08 |
800 |
4.2 |
电源:AC220V 50Hz |
361LSA-20 |
2000 |
2.1 |
|
361LSB-30 |
3000 |
3.5 |
|
361LSB-50 |
5000 |
1.7 |
|
361LSC-65 |
6500 |
2.8 |
■性能指标
|
指标值 |
||
基本误差% |
±2.5 |
||
回差% |
2.5 |
||
死区% |
1.0 |
||
始终点偏差% |
电开 |
始点 |
±2.5 |
终点 |
±2.5 |
||
电关 |
始点 |
±2.5 |
|
终点 |
±2.5 |
||
额定行程偏差% |
2.5 |
||
允许泄量L/H |
10-4×阀额定容量 |
