| 压力 | 0-1.0（Mpa） |
|---|---|
| 材质 | 玻璃钢 |
| 泵轴位置 | 边立式 |
| 叶轮吸入方式 | 单吸式 |
| 驱动方式 | 电动 |
| 性能 | 不阻塞 |
| 用途 | 液下泵 |
| 原理 | 叶片泵 |
| 适用范围 | 化工、石化、冶炼、染料、农药、制药、稀土、化肥等行业 |
| 流量 | 2.88-110（m3/h） |
| 扬程 | 12-50（m） |
| 叶轮结构 | 单级 |
| 叶轮数目 | 1 |
| 工作压力 | 0-1.0 |
| 规格 | 25WSY-30 |
| 液下深度 | 800-3000(mm) |
| 品牌 | JOTO |
| 型号 | FSY、WSY型 |
一、产品概述：

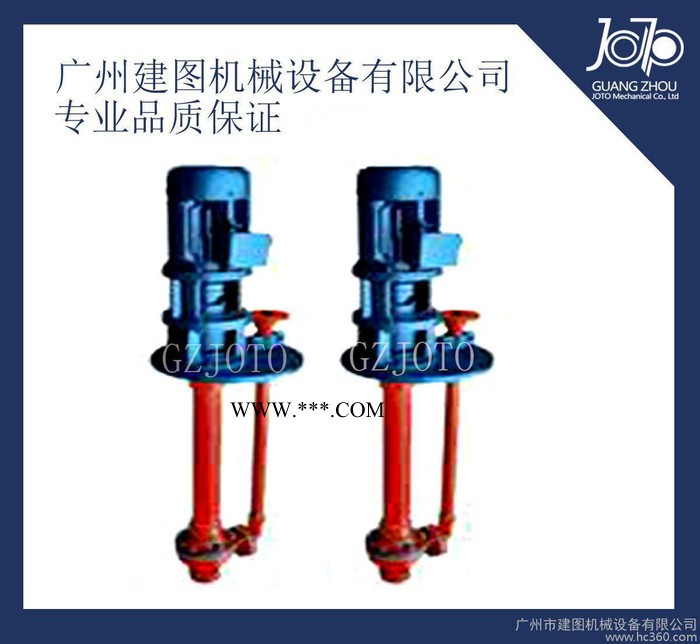

本单位生产的FSY型、WSY型立式玻璃钢液下泵，1．WSY型泵为立式玻璃钢液下旋涡泵。2．FSY型泵为立式玻璃钢液下离心泵，该泵因伸入贮罐，贮槽的深度长短不同，设计液下深度800mm--3000mm之间任意选择。只要液体高于泵体，即可不灌液而起动送液，平盖板下设有泄漏孔，液体不会向贮罐外泄漏。
FSY型、WSY型立式玻璃钢液下泵与介质接触的零部件，系用聚乙烯醇缩丁醛改性酚醛玻璃纤维，经高温模压成型的酚醛玻璃钢制件，联接管、出液管采用半干法卷制工艺制成的酚醛玻璃钢管，叶轮轴套的装配均用酚醛胶泥和泵轴粘成一体，液下各部装配均用酚醛胶泥粘结，伸入液下全无金属与介质接触，耐腐性能**可靠，产品具有轻质、高强、不变形、耐温、耐腐蚀等优良性能，在防腐方面可部分替代含钼不锈钢、钛及钛合金等贵重金属。
FSY型、WSY型立式玻璃钢液下泵在传动和旋转方向：泵通过爪型弹性联轴器由电动机直接驱动，从电动机端看泵为顺时针方向旋转。
二、产品用途：
FSY型、WSY型立式玻璃钢液下泵广泛用于化工、石化、冶炼、染料、农药、制药、稀土、化肥等行业，在贮罐上输送不含悬浮固体颗粒，不易结晶，温度不高于100℃的各种非氧化性酸(**、稀**、甲酸、醋酸、丁酸)等腐蚀介质的**设备。
三、型号意义:
例如：50(W)FSY-35A
50-排出口直径(mm)
W-耐腐蚀旋涡泵
F-耐腐蚀离心泵
S-过流部件为玻璃钢
F-液下泵
35-扬程(m)
A-叶轮外径经**次切割
FSY型、WSY型立式玻璃钢液下泵性能参数
| 型号 | 流量 | 扬程 (m) | 转速 (r/min) | 功率 (kw) | 叶轮直径 (mm) | 液下深度 (mm) | ||
| (m3/h) | (L/S) | |||||||
| 25WSY-22 | A型 | 2.88 4.05 6.48 | 0.80 1.12 1.80 | 22 18 15 | 2900 | 2.2 | 120 | 800至3000 |
| 25WSY-30 | 2.88 6.48 9.00 | 0.80 1.80 2.52 | 30 20 15 | 2900 | 3 | 120 | ||
| 40WSY-25 | 5.76 8.10 13.32 | 1.60 2.24 3.70 | 25 20 15 | 2900 | 4 | 142 | ||
| 40FSY-18 | 6.48 15.00 21.60 | 1.80 4.17 6.00 | 18 15 12 | 2900 | 2.2 | 132 | ||
| 40FSY-22 | 8.10 15.84 20.00 | 2.24 4.4 5.50 | 22 18 15 | 2900 | 3 | 140 | ||
| 40WSY-50 | B型 | 6.48 8.64 14.40 | 1.80 2.40 4.00 | 50 45 35 | 2900 | 7.5 | 144 | |
| 40FSY-35 | 10 20 30 | 2.8 5.5 8.3 | 34 30 24 | 2900 | 4 | 162 | ||
| 50FSY-35 | 30 45 55 | 8.3 12.5 15.1 | 35 32 28 | 2900 | 7.5 | 182 | ||
| 50FSY-35A | 25 35 45 | 7.0 9.7 12.5 | 26 25 22 | 2900 | 5.5 | 168 | ||
| 50FSY-20 | 18 30 35 | 5.0 8.3 9.7 | 20 16 12 | 2900 | 4 | 150 | ||
| 80FSY-35 | 56 92 110 | 15.5 25.5 30.5 | 35 29 25 | 2900 | 15 | 184 | ||
