| 加工定制 | 是 |
|---|---|
| 阀瓣开启高度 | 微启式安全阀 |
| 结构形式 | 杠杆式 |
| 公称通径 | 20-300（mm） |
| 规格 | 炼油安全阀 |
| 品牌 | JOTO |
| 型号 | 炼油安全阀 |

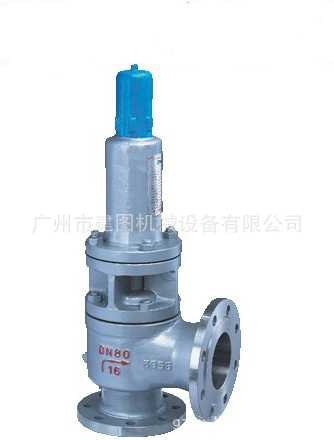

炼油安全阀
一、用途：
炼油专用安全阀是石油化工受压容器的主要附件之一，用于控制容器压力，保证容器安全。本系列安全阀为密闭全开型弹簧安全阀，即当气体介质压力高于整定压力3％时，阀门自动开启，继而全量排放。本系列安全阀可在具有稳定背压，无腐蚀或含轻微硫腐蚀的气体、液体下使用。

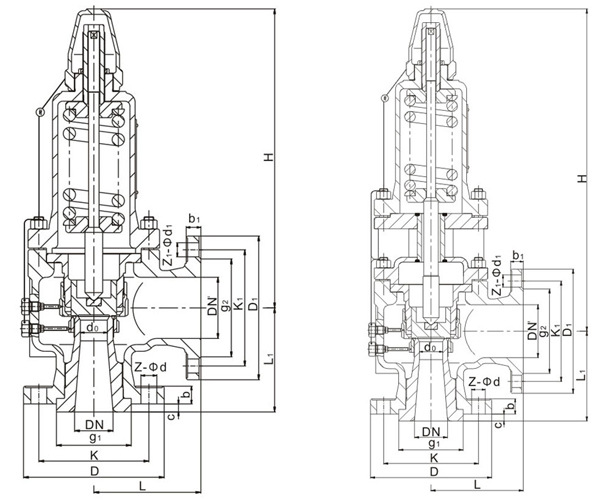

二、主要连接尺寸：
型号 | L | L1 | D | K | ɡ1 | D1 | K1 | ɡ2 | C | b | b1 | Z-φd | Z1-φd1 | ≈H |
A1D40 | 100 | 99 | 115 | 85 | 57 | 160 | 125 | 100 | 9 | 19 | 16 | 4-14 | 4-18 | 327 |
TA1D40 | 424.5 | |||||||||||||
A1.5F40 | 120 | 107 | 145 | 110 | 75 | 160 | 125 | 100 | 13 | 20 | 16 | 4-18 | 4-18 | 363.6 |
TA1.5F40 | 443.5 | |||||||||||||
A2J16 | 150 | 139 | 160 | 125 | 92 | 195 | 160 | 135 | 14 | 22 | 20 | 4-18 | 8-18 | 409 |
TA2J16 | 539.5 | |||||||||||||
A2H40 | 150 | 139 | 160 | 125 | 87 | 195 | 160 | 135 | 14 | 22 | 20 | 4-18 | 8-18 | 409 |
TA2H40 | 539.5 | |||||||||||||
A3L16 | 160 | 147 | 195 | 160 | 133 | 215 | 180 | 155 | 12 | 22 | 20 | 8-18 | 8-18 | 487 |
TA3L16 | 652 | |||||||||||||
A3K40 | 160 | 149 | 195 | 160 | 120 | 215 | 180 | 155 | 14 | 24 | 20 | 8-18 | 8-18 | 489 |
TA3K40 | 654 | |||||||||||||
A4P16 | 200 | 176 | 215 | 180 | 153 | 280 | 240 | 210 | 13 | 22 | 24 | 8-18 | 8-23 | 596 |
TA4P16 | 789 | |||||||||||||
A4N40 | 200 | 182.5 | 230 | 190 | 149 | 280 | 240 | 210 | 17.5 | 26 | 24 | 8-23 | 8-23 | 639.5 |
TA4N40 | 832.5 | |||||||||||||
A6R5.5 | 230 | 228 | 280 | 240 | 195 | 335 | 295 | 265 | 18 | 24 | 26 | 8-23 | 12-23 | 757 |
TA6R5.5 | 976 | |||||||||||||
A6Q16 | 230 | 228 | 280 | 240 | 189 | 335 | 295 | 265 | 18 | 24 | 26 | 8-23 | 12-23 | 775 |
TA6Q16 | 986 |

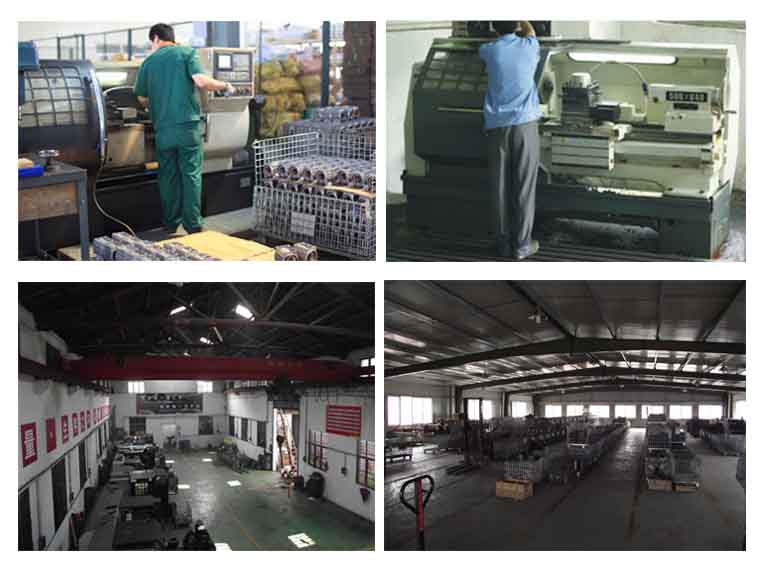

专业生产制造：
一：如何订货
①旺旺在线和QQ等 跟我们联系；
②或电话联系，把您的要求详细描述下！
二：订货前请联系客服
我们严格按照每一位客户的规格，设计，数量及质量要求来生产；请广大客户在购买前能联系在线客服，协商好加工事项。
三：关于价格
本厂所有商品均为参考价，因水泵为复杂产品，型号比较多，难以一一报价，请把你的详细要求或定制请与我们客服人员联系， 一律量大从优。
