| 加工定制 | 是 |
|---|---|
| 阀瓣开启高度 | 全启式安全阀 |
| 结构形式 | 弹簧式 |
| 公称通径 | 40-150（mm） |
| 规格 | NFAF4QH-10C |
| 品牌 | JOTO |
| 型号 | NFAF4QH-10C |
NFAF4QH-10C风机安全阀
一、用途：
NFAF4QH型安全阀主要用于风机系统，作为设备超压保护装置。

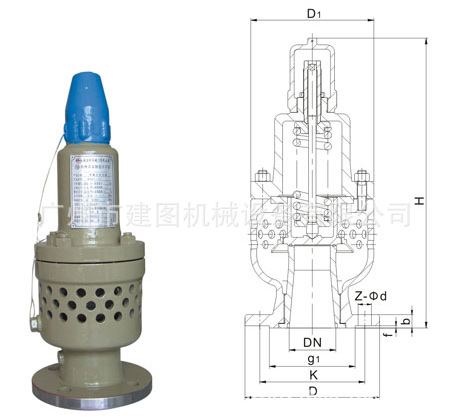

二、主要连接尺寸：
公称压力 | 公称通径 | 尺 寸 | |||||||
D | K | ɡ1 | b | f | Z-φd | D1 | ≈H | ||
PN1.0MPa | 40 | 145 | 110 | 85 | 16 | 3 | 4-18 | 100 | 250 |
50 | 160 | 125 | 100 | 16 | 3 | 4-18 | 115 | 272 | |
65 | 180 | 145 | 120 | 18 | 3 | 4-18 | 140 | 285 | |
80 | 195 | 160 | 135 | 20 | 3 | 4-18 | 172 | 296 | |
100 | 215 | 180 | 155 | 20 | 3 | 8-18 | 212 | 425 | |
125 | 245 | 210 | 185 | 22 | 3 | 8-18 | 254 | 450 | |
150 | 280 | 240 | 210 | 22 | 3 | 8-23 | 280 | 480 | |
