产品概述

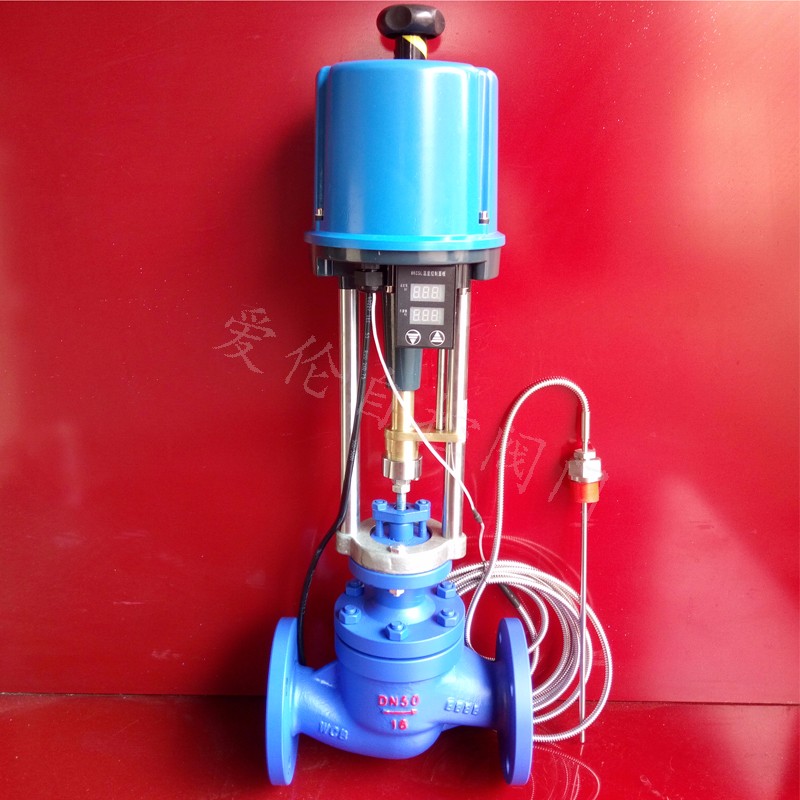

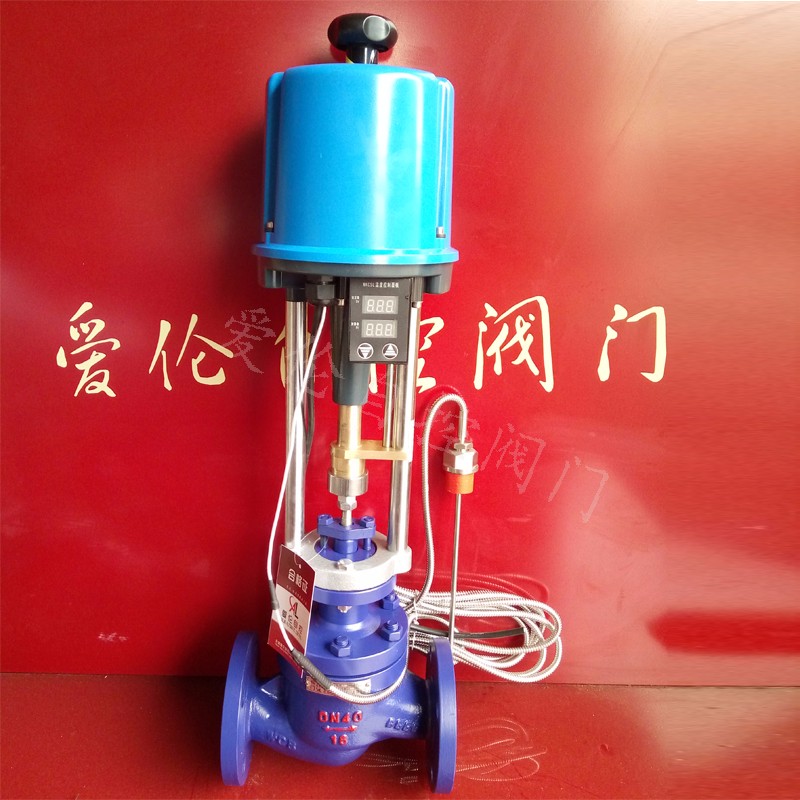

ZZWPE电动温度调节阀(电动温度控制阀),由控制阀门、执行器、传感器和毛细管等部件组成。按用途分为加热型和冷却型。电动温度调节阀(适用于较大口径及导热油控制),该阀最大的特点只需普通220V电源,利用被调介质自身能量,直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制,亦可使用在防止对过热或热交换场合,电动温度控制阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。
电动温度调节阀主要适用于液体、气体和蒸汽,在各种冷却系统中的温度控制。当被控介质温度升高,控制阀门关闭(加热型);当被控介质温度升高,控制阀门开启(冷却型)。主要特点如下:
1、控制精度高,工作稳定,安全可靠。
2、感温液体膨胀均匀,比例式调节控制。
3、温度设定操作简单,调节方便。
4、体积小、重量轻,安装方便。
■ 工作原理
电动温度控制阀由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成,根据用户需要,分别有加热型与冷却型两种结构。加热型调节阀的结构与原理:工作前主阀芯处于半开位置,传感器处于自然状态。接上电源,主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时,传感器即产生相应线性信号输入一体化执行机构,随即驱动阀杆、阀芯产生位移,关闭主阀芯停止加热。当温度低于设定值时,传感器即产生线性信号输入一体化执行机构,驱使阀芯渐开,使介质按抛物线特性流入储热箱,进行加热直至设定值。这样被控介质始终在设定温度范围内被控制,从而达到控温目的。备注:常说的加热型、冷却型。在此阀中只要更换阀芯结构即可以实现。
■ 主要技术参数
● 阀体
阀体形式 | 直通铸造球型阀 |
公称通径 | DN15~200mm |
公称压力 | PN1.6、2.5、4.0、6.4MPa |
法兰标准 | GB/T9113、 JB/T79 |
连接形式 | 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
阀盖形式 | 标准型-17~+230℃、高温型+230~+450℃ |
压盖型式 | 螺栓压紧式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
● 阀内件
阀芯形式 | 单座式阀芯 |
流量特性 | 直线性 |
● 执行机构、传感器、毛细管
执行器型号 | 3810系列、PSL系列 |
主要技术参数 | 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC |
防护等级:相当IP55、隔爆标志:ExdⅡBT4、手操功能:手柄 | |
环境温度:-25~+70℃、环境湿度:≤95% | |
温包、毛细管材料 | H62、1Cr18Ni9Ti |
毛细管长度 | 3米、5米、10米 |
温度控制范围 | 0~250℃ |
设定值偏差 | ±2℃ |
■ 主要零件材料及内部结构图
1 | 阀体 | WCB | CF8 | CF8M | CF3M |
|
2 | 阀座 | 304 | 304 | 316 | 316L | |
3 | 垫片 | PTFE/金属石墨垫片 | ||||
4 | 阀芯 | 304 | 304 | 316 | 316L | |
5 | 导向套 | 304 | 304 | 316 | 316L | |
6 | 阀盖 | WCB | CF8 | CF8M | CF3M | |
7 | 阀杆 | 304 | 304 | 316 | 316L | |
8 | 填料 | PTFE/柔性石墨 | ||||
9 | 弹簧 | 65Mn | ||||
10 | 螺母 | 304 | 304 | 316 | 316L |
■ 额定行程与流通能力、泄露标准
公称通径(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
流通能力(m3/h) | 7 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
额定行程(mm) | 6 | 8 | 10 | 14 | 20 | 30 | 30 | 40 | ||||
调节精度(℃) | ± 1 ~ ± 5 | |||||||||||
使用介质 | 蒸汽、水、油、气体 | |||||||||||
允许 | 硬密封 | 10 -4 X 阀额定容量 | ||||||||||
软密封 | “ 0 ” |
■ 主要外形及连接尺寸
|
公称通径 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | |
PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | |
H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 |
PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | |
PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | |
H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | 331 | |
H2 | CHL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 |
3810 | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | |
D | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | |
R | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 |
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
