| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 连接形式 | 螺纹 |
| 流动方向 | 单向 |
| 驱动方式 | 电磁 |
| 适用介质 | 空气 |
| 形态 | 柱塞式 |
| 种类 | 双金属片 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | BOWEN |
| 型号 | 2WB160-08 |
系列二位二通直动式电磁阀（分步直动式膜片电磁阀）
电磁阀特点：
1.采用直动式膜片结构无压力启动，扩充了其使用领域。
2.采用平板式膜片结构启闭可靠，并增强了该产品的使用寿命。
3.选用塑封线圈可提高该产品在众多环境下的安全使用。
4.更换线圈可做防爆电磁阀用。
电磁阀订购码
2W - | 160 - | 15 - | A - | E - | AC110V |
规格代码：2W系列二位二通直动式电磁阀（分步直动式膜片电磁阀） | 流量孔径： 160：16mm 200：20mm 250:25mm 350:35mm 400:40mm 500:50mm | 接管口径： 10：3/8＂ 15：1/2＂ 20：3/4＂ 25：1＂ 35：1-1/4＂ 40：1-1/2＂ 50：2＂ | A：防水线圈 空白：圆线圈 S：方线圈（IP65） H：手动型 NO：常开 Z：防爆 | 油封材质： 空白：丁晴橡胶NBR E：三元乙丙橡胶EPDM V：氟橡胶VITON S：硅胶SI | 标准电压： DC12V DC24V AC24V AC110V 50Hz/60Hz AC220V 50Hz/60Hz AC380V 50Hz/60Hz |
电磁阀规格参数
电磁阀型号 | 2W160-10 | 2W160-15 | 2W200-20 | 2W250-25 | 2W350-35 | 2W400-40 | 2W500-50 |
工作介质 | 气体、液体、空气、水、油、燃气、瓦斯 | ||||||
动作方式 | 分步直动膜片式 | ||||||
形式 | 常闭或常开 | ||||||
流量孔径 | 16 | 20 | 25 | 35 | 40 | 50 | |
CV值 | 4.8 | 4.8 | 12 | 24 | 29 | 48 | |
接管口径 | 3/8＂ | 1/2＂ | 3/4＂ | 1＂ | 1-1/4＂ | 1-1/2＂ | 2＂ |
使用流体黏度 | 20CST以下 | ||||||
使用压力 | 空气：0~1.0Mpa；水：0~0.7Mpa；油：0~0.9MPa | ||||||
**大耐压力 | 1.0Mpa（常开0.8Mpa） | ||||||
工作温度 | NBR：-5~80℃；EPDM：-5~120℃；VITON：-10~150℃；SI：-15~150℃（25MM孔以下使用） | ||||||
使用电压范围 | ±10% | ||||||
本体材质 | 黄铜 | ||||||
油封材质 | NBR/ EPDM/ VITON/ SI | ||||||

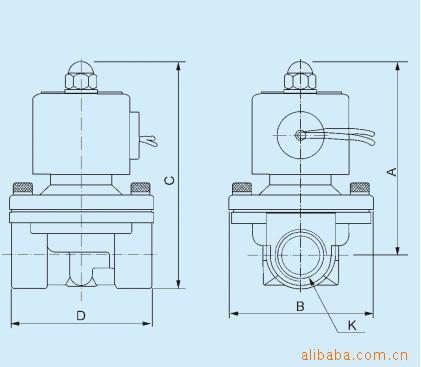

电磁阀外形图：
